2.2 Utilisation

Commencer par procéder à un test de fonctionnement. Dé-
visser pour cela l'aimant de test et le placer au niveau de la
pointe. Le champ lumineux de la pointe doit s'allumer. Appro-
cher ensuite la pointe du Magnet-Ex 12 du champ magnét-
ique à tester, par exemple au niveau d'une électrovanne.
La pointe s'allume dès qu'un champ magnétique suffisant
est présent. Le champ magnétique permet de déterminer si
une électrovanne a ou non été actionnée. Alors qu'un multi-
mètre protégé contre les explosions permet uniquement de
mesurer l'intensité ou la tension au niveau de la vanne, le
Magnet Ex 12 indique également l'effet, à savoir le champ
magnétique. L'utilisateur sait si la bobine de la vanne pré-
sente une discontinuité. Si la vanne ne commute pas alors
que la pointe détecte un champ magnétique, l'utilisateur peut
considérer que la vanne est bloquée.

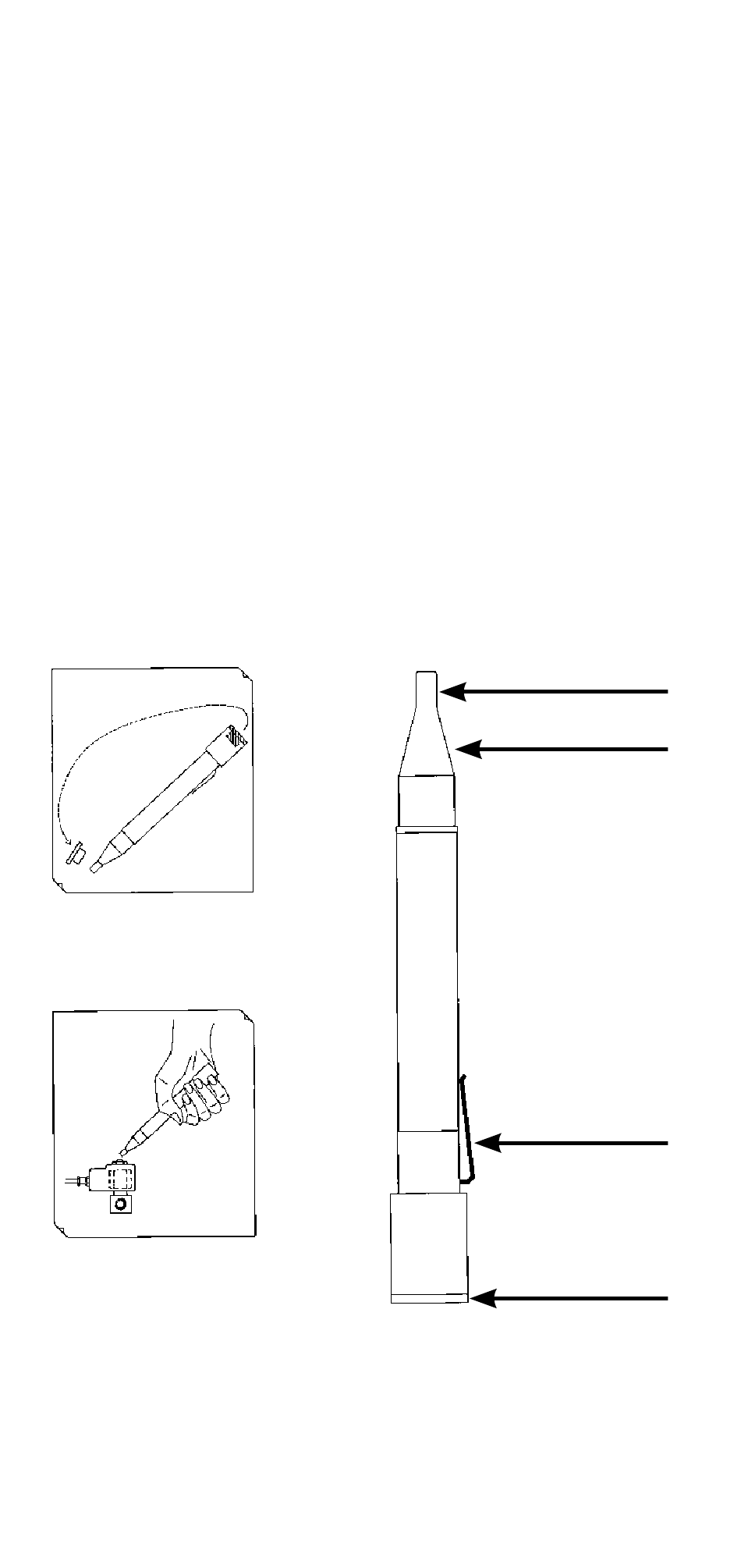

Pointe
Champ lumineux
L'aimant de test permet de
procéder à un auto-test.
Clip d'attache
Couvercle
amovible
avec aimant
Lorsque que l'on approche
de test
d'un champ magnétique, par
exemple d'une électrovanne,
la pointe du Magnet-Ex 12 s'allume.
