Summary of Contents for Perfect BG2

  • Page 1 BG2 - BK2 Version V.02 Owner's manual Manuel d'instruction Uw PERFECT dealer Van Wamel B.V. +31 (0) 487 59 29 44 www.perfectvanwamel.com Energieweg 1, 6658 AE perfect@vanwamel.nl Beneden Leeuwen parts@vanwamel.nl Van Wamel B.V. The Netherlands...

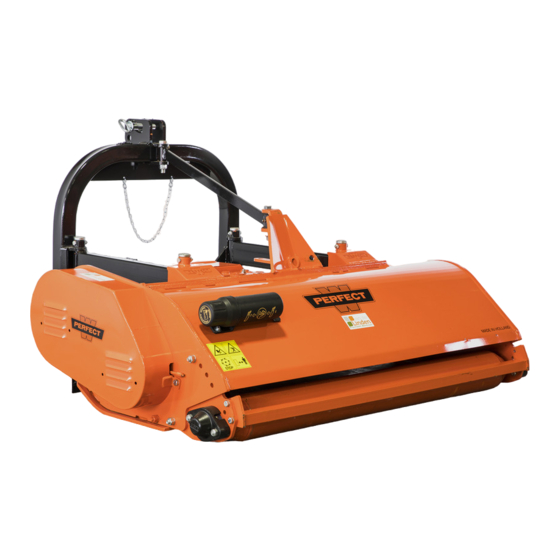

  • Page 3 Flail Chopper Broyeur à Marteaux Type BG2 / BK2 Version V.02 01-01 2018 Instruction manual, page 3 and following Part list, page 100 and following Manuel d'instruction, page 50 et suivant Pièces de rechange, page 100 et suivant © Copyright 01-01 2018 Van Wamel B.V.
  • Page 5 We advise you to write the model name and serial number (see number plate on machine) on the Declaration of Conformity (chapter 1.14 page 18) We wish you every success with your ‘PERFECT‘ flail chopper ! © Copyright 01-01 2018 Van Wamel B.V.

  • Page 7: Table Of Contents

    ◼ Contents 1. I ..........................7 NSTRUCTION MANUAL 1.1 General information..........................7 1.1.1 Machine identification ........................7 1.1.2 The permitted application ......................7 1.2 Precautions ............................8 1.2.1 General Precautions ........................8 1.2.2 P.T.O. driven machine ........................8 1.2.3 Service ............................9 1.3 Technische Specifications........................

  • Page 9: Instruction Manual

    1.2 to replace parts always by original Perfect spare parts or by spare parts which apply to the Perfect specifications. • This machine may only be maintained and serviced by mechanics who have read this instruction manual attentive, who have experience to service this kind of machinery and who have been pointed out the danger of this kind of machinery.

  • Page 10: Precautions

    massive object can damage the machine. Also this can create dangerous situations. Be careful no stones or other massive objects come(s) under this machine. • We would like to point out that: Damage caused by not following these instructions may not be eligible for warranty claims.

  • Page 11: Service

    Disconnect the dynamo ánd the battery during electric welding-work Re-placement parts must comply at least the manufacturer specifications. You do not have doubts when you use original PERFECT parts !!! 1.3 Technische Specifications BG2/BK2 BG2 / BK2 BG2 / BK2 –...

  • Page 12: Putting In Service

    1.4 Putting in service Nobody should stand in between the tractor and the machine when you change the machine from central mount- to offset-position 1.4.1 Fitting to the tractor The machine is suitable for every standard 3-point linkage Kat. I or II and is coupled to the tractor with stepped pins. Do not forget to securer these pins with the also supplied springlocks.

  • Page 13: Gearbox

    Remark: Using an oversized tractor (up to -180 over 75Hp, -210 over 100Hp) it is recommended to install an overload clutch. This clutch should be adjusted at the following value: BG2/BK2-105, -120, -135, -150, -180 P.T.O. speed 540 RPM: 1450 Nm (12.750 inlb.) BG2/BK2-210 P.T.O. speed 540 RPM: 1850 Nm (16.400 inlb.)

  • Page 14: V-Belts

    *** Note: Allow the oil enough time to sink through the bearings. Wipe off excess oil to prevent it reaching the V-belts as oil and grease cause unnecessary slipping and extra wear. On the Type BG2/BK2-3-point replenish or replace the correct oil, if possible Mobil EP 320 or an equivalent oil.

  • Page 15: Flails

    1.9.1 General • Only the use of original Perfect parts will assure you of a safe service of the machine. So use by replacement only original PERFECT parts. • Every time before the machine is taken in service the flails should be checked. Are no flails lost, are they still in good shape? Replace the flails if necessary by original Perfect parts, see also chapter 1.7.4.

  • Page 16: Overloading Clutch P.t.o. Shaft

    1.10.2 Overloading clutch P.T.O. shaft To ensure correct functioning, friction clutches must be relieved prior to first time use and after lengthy periods of non- use. To this end, the friction linings must be relieved of pressure and the clutch turned manually. Notes on relieving of Type K96: •...

  • Page 17: Important Advises

    1.11.2 Repair Urgent repairs and parts supplies are expensive. Why not use the winter (quite) months to bring your machine in a ”Perfect“ condition for the next season. 1.11.3 Torque Moments bolt connections Bolt connections must through, DIN 267, following list tightened, although is remarked in the manual or parts list.
  • Page 18 1.12 Failure table As a result of normal use, parts will be wear out. (for example Flails and V-belts). Pay Attention: only use original "Perfect" parts that are listed in the parts book. Failure Causes Solution Strong vibration and too much...
  • Page 19 Cutting height too low adjusted Check rear roller adjustment and wear and tear change that when necessary No original parts – vibrations in Fit original Perfect parts machine Break off / bend parts Machine is involved in a collision Change defect parts and when...

  • Page 20: Safety Decals

    1.13 Safety decals Nr. 50 + Nr. 51 Nr. 53 + Nr. 54 Figure 1, Position of the safety stickers. Nr. 50, Carefully read instruction manual before handling the machine. Observe instructions and safety rules when operating. Wait until machine components have completely stopped before touching them.
  • Page 21 Declare under our sole responsibility that the following product BG2/BK2- To which this declaration relates, is in compliance with the relevant harmonised directive standard: 2006/42/EG List of subtitles and references harmonised standards under Directive 2006/42/EG for Machinery:...
  • Page 23 Modèle ”BG2 / BK2” Version V.02 Avant la première mise en marche du broyeur "Perfect", lisez attentivement toutes les instructions et faites en sorte que toutes les mesures de précaution mentionnées ci-dessous soient prises. Dans le présent manuel, tous les sujets concernant votre sécurité sont marqués avec ce symbole. Tout utilisateur de la machine doit être mis au courant de ces instructions et précautions.
  • Page 25 ◼ Table des matières 1. M ............................. 53 ANUEL D INSTRUCTION 1.1 Généralités ................................53 1.1.1 Identification ............................. 53 1.1.2 Utilisation conforme de la machine ......................53 1.2 Prescriptions de sécurité ............................. 54 1.2.1 Généralités ..............................54 1.2.2 Transmission à cardan..........................55 1.2.3 Entretien ..............................

  • Page 26: Manuel D'instruction

    Identification Ce manuel est destiné aux tondeuses à fléaux "Perfect" du modèle "BG2 / BK2". Les lettres, dans ce cas "BG2 / BK2" indiquent qu'il s'agit d'un broyeur d'élagage pour déchiqueter les élagages dans les vergers et tondre les parkings, les parcs, espaces verts, aéroports et campings.

  • Page 27: Prescriptions De Sécurité

    Avant la mise en route de la machine et le démarrage des travaux, contrôler les abords immédiats (présence d'enfants et/ou d'animaux).Eloigner toute personne ou tout animal de la zone de danger, 100 m, de la machine (risques de projections ! ! !). RÈGLE PRINCIPALE Avant chaque utilisation et mise en service de l’ensemble tracteur-machine, s’assurer de sa conformité...

  • Page 28: Transmission À Cardan

    Les pièces de rechange doivent répondre aux normes et caractéristiques définies par le constructeur. N'utiliser que des pièces de rechange "PERFECT". En utilisant des pièces d'origine Perfect, vous avez la garantie de conformité. Avant d'entreprendre des travaux de soudure électrique sur le tracteur ou la machine attelée, débrancher les câbles de l'alternateur et de la batterie.

  • Page 29: Caractéristiques Techniques

    à un outillage réglementaire. Ces réparations sont par conséquent réservées à un personnel qualifié. Caractéristiques techniques BG2/BK2 BG2 / BK2 BG2 / BK2 – 105 – 120 – 135 Largeur de coupe Régime du rotor ±...

  • Page 30: Accouplement Au Tracteur

    1.4.1 Accouplement au tracteur Les machines BG2 / BK2 sont accouplées au tracteur à l'aide de cheville. Ces modèles peuvent être accouplés en axial à l'arrière ou en déporté vers la droite. Verrouiller les tiges avec les ressorts de blocage.

  • Page 31: Boîte De Renvoi D'angle

    BG2/BK2-210, boîtier 540 t/mn. ; à 1850 Nm. Option: boîtier 1000 t/mn. ; à 1200 Nm. Boîte de renvoi d’angle 1.4.4 Afin d'éviter les pertes d'huile pendant le transport entre l'usine et le client, le désaérateur est temporairement remplacé par un bouchon en plastique.

  • Page 32: Courroies

    Plage de température -24 ° C à 240 ° C Bonnes propriétés de pression. Pour les boitiers des modèles BG2/BK2 frontaux veuillez utiliser le bon huile, si possible l’huile SG- 150 ou similaire. Viscosité d'huile de base à 40°C: 150 cSt.

  • Page 33: Marteaux

    1.9.2 Utilisation En cas de vibrations lors du fonctionnement, arrêter immédiatement la machine pour contrôle. Remplacer immédiatement les pièces endommagées ou cassées par des pièces PERFECT d'origine. 1.9.3 Régime et vitesse de la prise de force / des marteaux Contrôler si le sens de rotation et le régime de la prise de force son corrects. Le régime de la prise de force, pour lequel la machine est conçue, est indiqué...

  • Page 34: Cardan De Transmission

    1.10.1 Cardan de transmission Voir page 104; • Tubes profilés: graisser toutes les 25 heures de fonctionnement et à des intervalles déterminés pour retirer la saleté et les dépôts de graisse usée. • Tubes de protection: graisser toutes les 25 heures de fonctionnement. •...

  • Page 35: Avis Important

    Les réparations et commandes de pièces urgentes vous causent le plus d'ennui et sont les plus coûteuses. Avant ou pendant les mois d'hiver, veiller par conséquent à mettre votre machine en PERFECT état pour la prochaine saison. 1.11.3 Connexion boulonnée par couple Les boulons doivent être lancer par le tableau ci-dessous.
  • Page 36 1.12 Tableau des défauts L’usure des pièces est normal comme résultat d’une utilisation normale, par exemple des couteaux soit des marteaux. ATTENTION: utilisez exclusivement les pièces originales PERFECT qui sont mentionnés dans l’éclaté de pièces. Panne Cause Solution Fortes vibrations de la Usure (inégale) des marteaux...
  • Page 37 la graisse ressorte Crasse entre le rouleau et le Éliminer la crasse et contrôler s’il n’y a grattoir pas de dommages.

  • Page 38: Etiquettes Adhésives Relatives À La Sécurité

    1.13 Etiquettes adhésives relatives à la sécurité N° 50 et N° 51 N° 53 et N° 54 Figure 1, Emplacement des étiquettes adhésives relatives à la sécurité. N° 50 : Attention, lisez attentivement toutes les instructions avant de mettre la machine en service. Respectez toutes les instructions et règles de sécurité...
  • Page 39 E-mail perfect@vanwamel.nl déclarons, sous notre seule responsabilité, que le produit suivant Broyeur à marteaux BG2/BK2- auquel se rapporte la présente déclaration, est conforme aux normes harmonisées applicables 2006/42/EG Liste des sous/titres et références des normes harmonisées dans le cadre du Directive 2006/42/EG sur des machines:...
  • Page 41 • Flail rotor, flail 3.13665, 0,8 kg....Rotor de marteaux, marteau 3.11365, 0,8 kg .. 112 • Gearbox BG2/BK2 – 210 ......Boîtier BG2/BK2 – 210 ......... 113 • Flail rotor, Combi-flails of 2,7 kg ....Rotor de marteaux, Combi-marteaux ..... 114...
  • Page 55 Det. Nomenclature Oty. BG2/BK2 BG2/BK2 BG2/BK2 BG2/BK2 BG2/BK2 BG2/BK2 -105 -120 -135 -150 -180 -210 1 Bout - Bolt - Schraube - Boulon -Tornillo M16x30 ......3.02962 3.02962 3.02962 3.02962 3.02962 3.02962 2 Borgplaat - Lockplate - Sigerungsblech - Rondelle - Placa de retención ...................
  • Page 65 Det. Nomenclature Qty. BG2-120 BG2-135 BG2-150 BG2-180 BG2-210 1 Bout Bolt - Schraube - Boulon - Tornillo M16 x 30 ......... 1 3.02962 3.02962 3.02962 3.02962 3.02962 2 Borg plaat - Lockplate - Sigerungsblech - Rondelle - Placa de retención...
