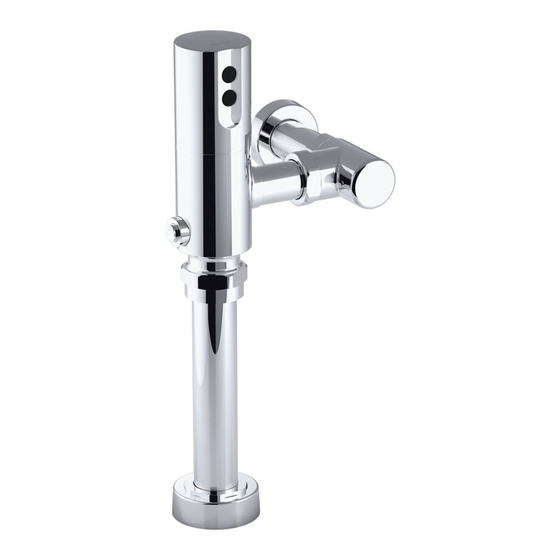

Exposed electronic urinal valve
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Installation Guide
Exposed Electronic
Urinal Valve
K–10970
K–10975
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page "Français-1"
Español, página "Español-1"
1025497-2-A

Advertisement

loading
Need help?

Need help?

Do you have a question about the K–10970 and is the answer not in the manual?

Questions and answers

Summary of Contents for THE BOLD LOOK OF KOHLER K–10970

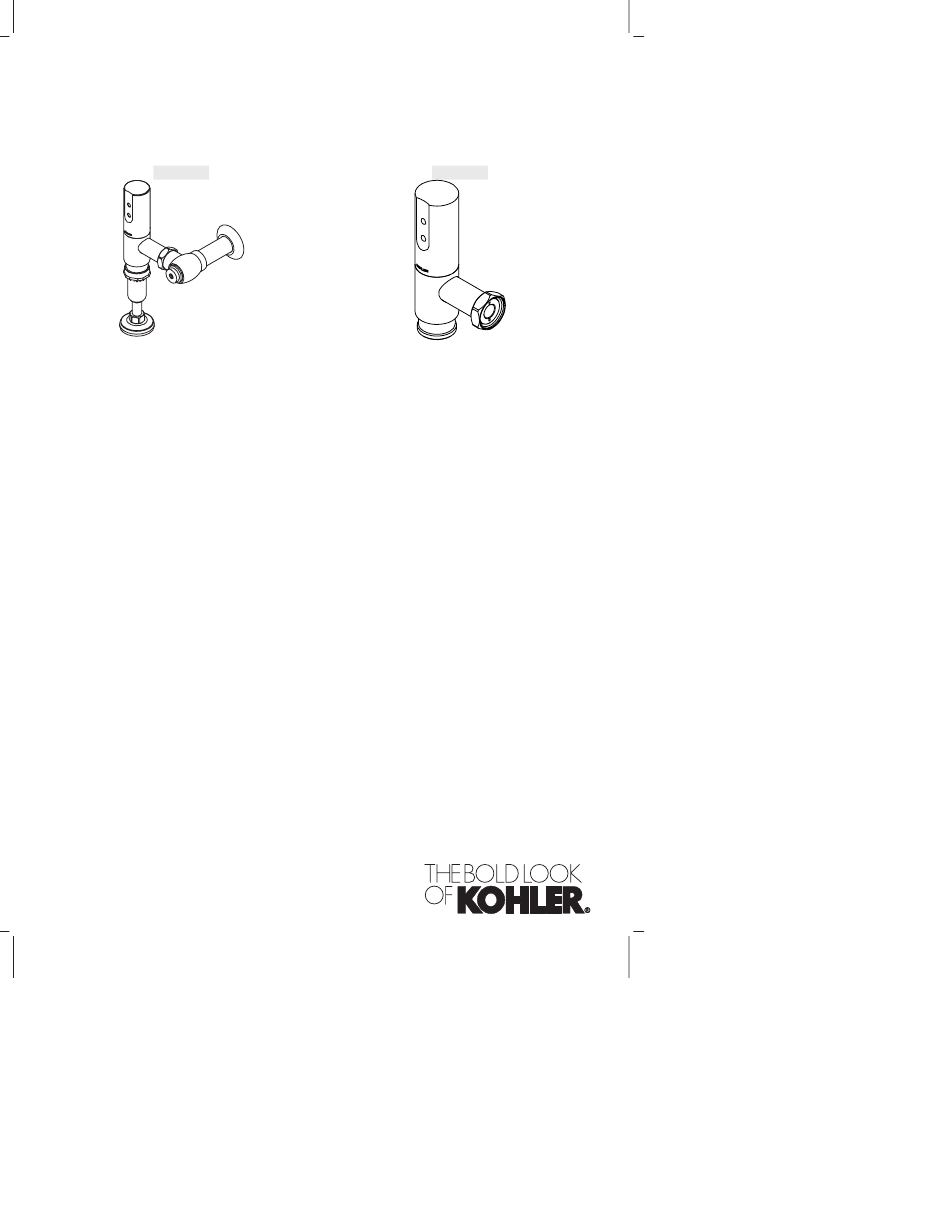

  • Page 1 Installation Guide Exposed Electronic Urinal Valve K–10970 K–10975 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1025497-2-A...
