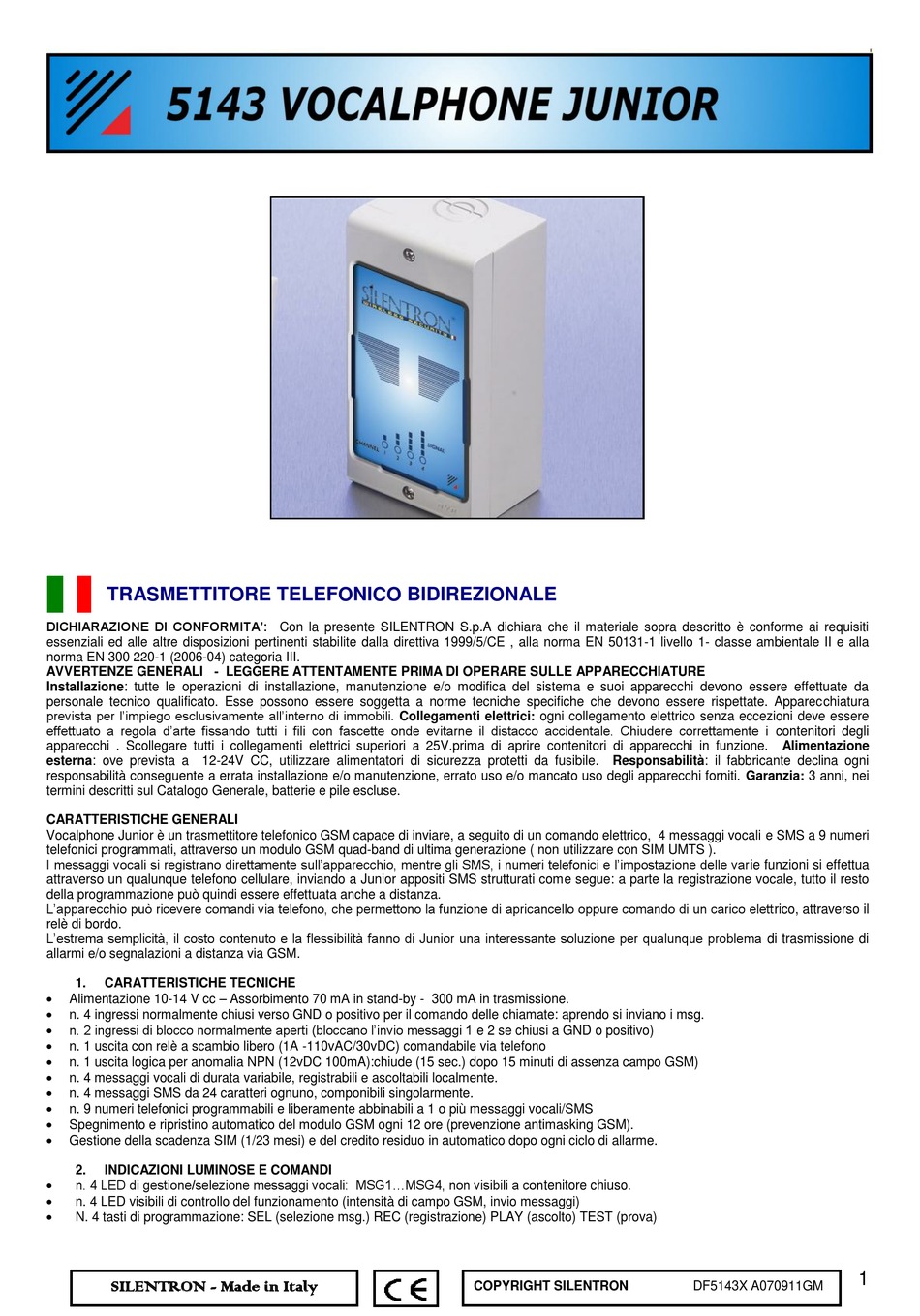

SILENTRON 5143 Manual

TRASMETTITORE TELEFONICO BIDIREZIONALE
DICHIARAZIONE DI CONFORMITA': Con la presente SILENTRON S.p.A dichiara che il materiale sopra descritto è conforme ai requisiti
essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE , alla norma EN 50131-1 livello 1- classe ambientale II e alla
norma EN 300 220-1 (2006-04) categoria III.
AVVERTENZE GENERALI - LEGGERE ATTENTAMENTE PRIMA DI OPERARE SULLE APPARECCHIATURE
Installazione: tutte le operazioni di installazione, manutenzione e/o modifica del sistema e suoi apparecchi devono essere effettuate da
personale tecnico qualificato. Esse possono essere soggetta a norme tecniche specifiche che devono essere rispettate. Apparecchiatura
prevista per l'impiego esclusivamente all'interno di immobili. Collegamenti elettrici: ogni collegamento elettrico senza eccezioni deve essere
effettuato a regola d'arte fissando tutti i fili con fascette onde evitarne il distacco accidentale. Chiudere correttamente i contenitori degli
apparecchi . Scollegare tutti i collegamenti elettrici superiori a 25V.prima di aprire contenitori di apparecchi in funzione.
esterna: ove prevista a 12-24V CC, utilizzare alimentatori di sicurezza protetti da fusibile.
responsabilità conseguente a errata installazione e/o manutenzione, errato uso e/o mancato uso degli apparecchi forniti. Garanzia: 3 anni, nei
termini descritti sul Catalogo Generale, batterie e pile escluse.
CARATTERISTICHE GENERALI

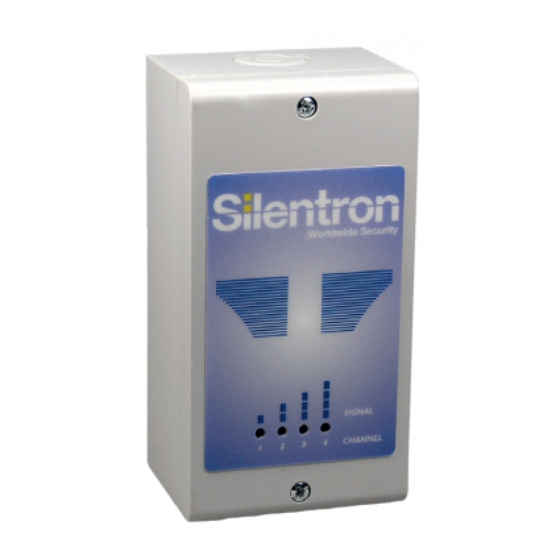

Vocalphone Junior è un trasmettitore telefonico GSM capace di inviare, a seguito di un comando elettrico, 4 messaggi vocali e SMS a 9 numeri
telefonici programmati, attraverso un modulo GSM quad-band di ultima generazione ( non utilizzare con SIM UMTS ).
I messaggi vocali si registrano direttamente sull'apparecchio, mentre gli SMS, i numeri telefonici e l'impostazione delle varie funzioni si effettua
attraverso un qualunque telefono cellulare, inviando a Junior appositi SMS strutturati come segue: a parte la registrazione vocale, tutto il resto
della programmazione può quindi essere effettuata anche a distanza.
L'apparecchio può ricevere comandi via telefono, che permettono la funzione di apricancello oppure comando di un carico elettrico, attraverso il
relè di bordo.
L'estrema semplicità, il costo contenuto e la flessibilità fanno di Junior una interessante soluzione per qualunque problema di trasmissione di
allarmi e/o segnalazioni a distanza via GSM.
1. CARATTERISTICHE TECNICHE

Alimentazione 10-14 V cc – Assorbimento 70 mA in stand-by - 300 mA in trasmissione.

n. 4 ingressi normalmente chiusi verso GND o positivo per il comando delle chiamate: aprendo si inviano i msg.

n. 2 ingressi di blocco normalmente aperti (bloccano l'invio messaggi 1 e 2 se chiusi a GND o positivo)

n. 1 uscita con relè a scambio libero (1A -110vAC/30vDC) comandabile via telefono

n. 1 uscita logica per anomalia NPN (12vDC 100mA):chiude (15 sec.) dopo 15 minuti di assenza campo GSM)

n. 4 messaggi vocali di durata variabile, registrabili e ascoltabili localmente.

n. 4 messaggi SMS da 24 caratteri ognuno, componibili singolarmente.

n. 9 numeri telefonici programmabili e liberamente abbinabili a 1 o più messaggi vocali/SMS

Spegnimento e ripristino automatico del modulo GSM ogni 12 ore (prevenzione antimasking GSM).

Gestione della scadenza SIM (1/23 mesi) e del credito residuo in automatico dopo ogni ciclo di allarme.
2. INDICAZIONI LUMINOSE E COMANDI

n. 4 LED di gestione/selezione messaggi vocali: MSG1...MSG4, non visibili a contenitore chiuso.

n. 4 LED visibili di controllo del funzionamento (intensità di campo GSM, invio messaggi)

N. 4 tasti di programmazione: SEL (selezione msg.) REC (registrazione) PLAY (ascolto) TEST (prova)
SILENTRON - Made in Italy
Responsabilità: il fabbricante declina ogni
COPYRIGHT SILENTRON
Alimentazione
1
DF5143X A070911GM
