Page 1

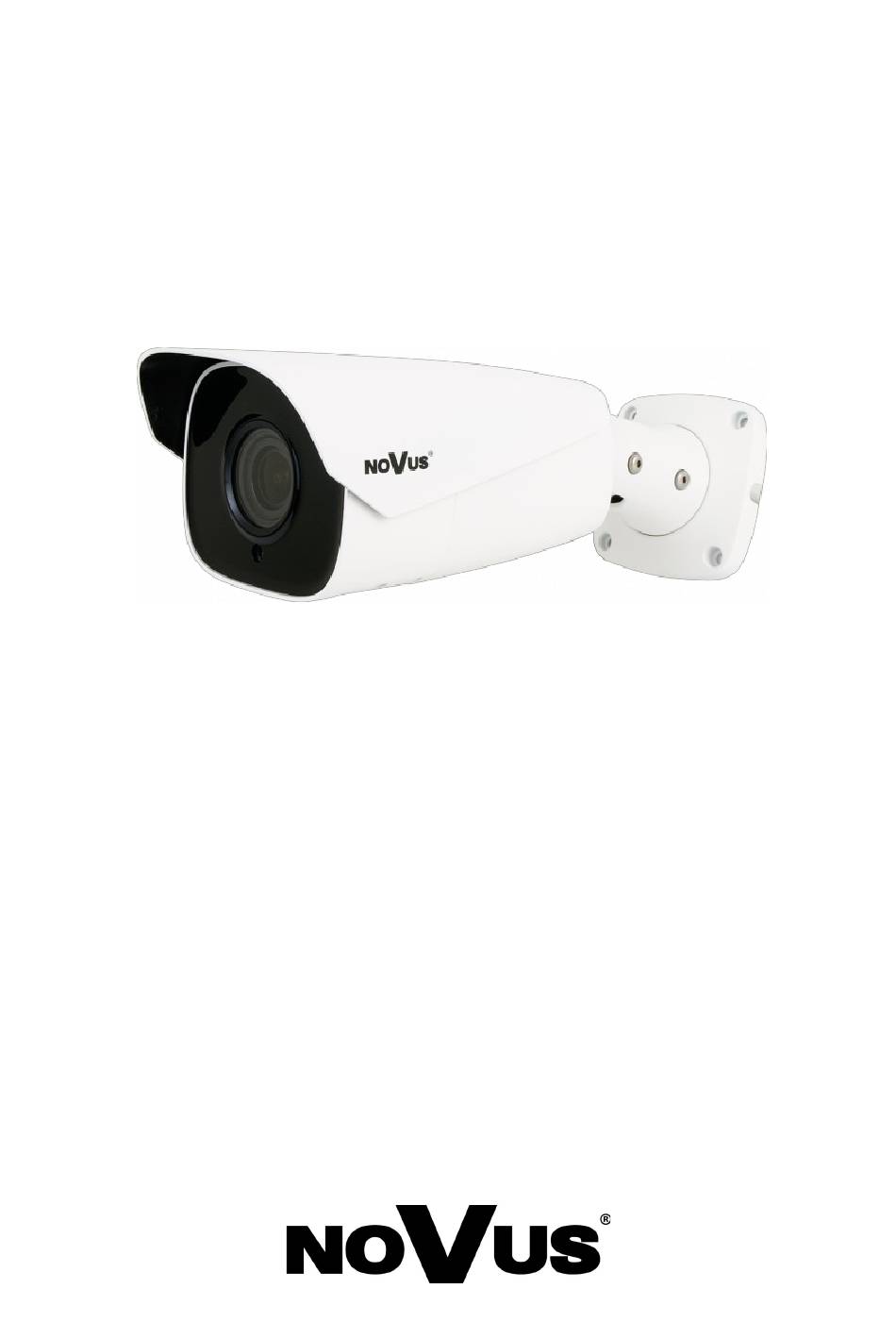

Q u i c k s t a r t g u i d e NVIP-2H-6732M/LPR...
Page 2
NVIP-2H-6732M/LPR Quick start guide version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
Page 3
NVIP-2H-6732M/LPR Quick start guide version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
Alarm input (NO/NC)/output • Possibility to broadly define the system's reaction to alarm events • NMS (Novus Management System) software - for video recording, live viewing, playback and remote configuration of IP video devices • Video Content Analysis (VCA): Exception Intrusion •...
NVIP-2H-6732M/LPR Quick start guide version 1.0 FOREWORD INFORMATION 1.2. Technical specification IMAGE 2 MPX CMOS sensor 1/2.8” SONY STARVIS Image Sensor 1945 (H) x 1097 (V) Number of Effective Pixels 0.0026 lx/F1.2 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...
Page 7
NVIP-2H-6732M/LPR Quick start guide version 1.0 FOREWORD INFORMATION Region of interest (ROI) tamper, object disappearance, zone entrance, zone exit Video Content Analysis (VCA) 180˚ image rotation, sharpening, mirror effect, corridor mode Image Processing up to 6 s/up to 120 s...
NVIP-2H-6732M/LPR Quick start guide version 1.0 FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside: • IP camera • Accessories bag • Quick start guide If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.
NVIP-2H-6732M/LPR Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.3. Arrangement of connectors and control elements 1. Cover covering connectors and buttons. To gain access to the adjustment elements, unscrew the two screws securing the cover. Caution! Be careful not to damage or lose the cover gasket. Lack of gasket or its damage may cause the camera to get wet and consequently its failure.
NVIP-2H-6732M/LPR Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.5. Camera installation - general guidelines Place the mounting template on the surface on which the camera is to be installed and mark the drilling points. Drill holes for mounting screws and cables in the marked places...
START-UP AND INITIAL CONFIGURATION 2.6. Starting the camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...
192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
NVIP-2H-6732M/LPR Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.8. Security recommendations for network architecture and configuration Caution! Below are shown security recommendations for network architecture and configuration of CCTV systems that are connected to the Internet to reduce the risk of unauthorized interference with the system by a third party.
NVIP-2H-6732M/LPR Quick start guide version 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 30 fps speed.
Page 16
NVIP-2H-6732M/LPR Quick start guide version 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: •...
NVIP-2H-6732M/LPR Quick start guide version 1.0 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The remote preview interface 1. Selection of the stream to be displayed in the preview window and set the buffer size of the camera. 2. Camera operation mode selection and configuration buttons:...
NVIP-2H-6732M/LPR Quick start guide version 1.0 ELECTRICAL CONNECTIONS AND ACCESSORIES 5. Live view window. Double-clicking the left mouse button on the preview window turns the display of the image on and off in full screen. 6. Buttons for controlling camera functions:...
NVIP-2H-6732M/LPR Quick start guide version 1.0 ELECTRICAL CONNECTIONS AND ACCESSORIES 5.2 Memory card installation Camera supports microSD/SDHC cards up to a maximum size of 128GB. In order to install the card properly, please follow the instructions below: • Turn the camera off •...
NVIP-2H-6732M/LPR Quick start guide version 1.0 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS 6.1. Restoring factory settings using the www panel Resetting the camera to factory settings returns the camera settings to the factory default values. If you check the selected "Keep" option, you can keep the network settings, security configuration or image configuration unchanged.
RECOGNITION OF LICENSE PLATES 7. RECOGNITION OF LICENSE PLATES Autonomous license plate recognition is the primary feature of the NVIP-2H-6732M/LPR camera, so license plate recognition is enabled and pre-configured by default. The configuration of the camera for the plate recognition includes recognition options (detection settings, comparison options, recognition area settings, configuration of the plate database and schedule), and image setting options.
Page 22
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES • The camera tilt angle (vertical) should be between 10 ° and 15 °. • If the camera is installed on the roadside, the camera rotation angle must not exceed 20 ° (from the lane axis).
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES • The width of the license plate should be between 6% and 50% of the camera's field of view • Where additional lighting (infrared or visible) is used, the position of the light source must be such as to preclude the formation of glare or overexposure.
Page 24
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES The "Comparison and Linkage" menu allows you to configure the fault tolerance and alarm output options: • Fault tolerance - setting the permissible number of errors (uncertain recognitions) in the license plate number.
Page 25
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES The "Blocked Area" tab allows you to disable some parts of the recognition area. This option is useful in a situation when it is impossible to avoid the presence of unwanted plates, inscriptions (e.g.
Page 26
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES The "Search" button allows you to search for registration numbers in the database. After entering the registration number (or its part) in the "License Plate number" field, the search engine will search for the required entry (or entries). If the "License Plate number" field is left blank, the search engine will display all the registration numbers saved in the list selected in the "List type"...
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES 7.3. Saving of license plates on a memory card - search for recordings The license plate recognition menu allows you to save photos of recognized license plates (and / or the entire frame) on the memory card, and to record videos.
Page 28
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES 3. Toolbar for managing the searched photos 4. Preview window After pressing the search button, the camera will search for all photos matching your criteria. A list of the photos found is displayed in the search panel area. Double-clicking on the selected item will display the photo in the preview window and add it to the selected list (thumbnails at the bottom of the window).
Page 29
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES • Turns on the slideshow - photos from the selected list are displayed sequentially in the preview window • Stops the slide show • Set the speed at which photos are changed in the slide show.
Page 30
NVIP-2H-6732M/LPR Quick start guide version 1.0 RECOGNITION OF LICENSE PLATES Playback control and recording management options: 1. Playback controls, from left: • Play / pause • Stopping playback • Decrease / increase playback speed • Enable / disable watermark •...
Page 32
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 04.11.2020 TF, MK v1.0...
Page 33
S k r ó c o n a i n s t r u k c j a o b s ł u g i NVIP-2H-6732M/LPR...
Page 34
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79—106, z późniejszymi...
Page 35
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
• Wejście i wyjście alarmowe • Możliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP • Funkcje analizy obrazu: Sabotaż Wykrywanie wtargnięcia •...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ 2 MPX, matryca CMOS, 1/2.8”, SONY STARVIS Przetwornik obrazu 1945 (H) x 1097 (V) Liczba efektywnych pikseli 0.0026 lx/F1.2 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
Page 39
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE sabotaż, zniknięcie obiektu, wkroczenie do strefy, wyjście ze strefy Analiza obrazu obrót obrazu o 180°, wyostrzanie, odbicie lustrzane, tryb korytarzowy Obróbka obrazu do 6 s/do 120 s Prealarm/postalarm e-mail z załącznikiem, zapis na FTP, zapis na kartę SD Reakcja na zdarzenia alarmowe za pomocą...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamery 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: • Kamera IP • Torebka z akcesoriami montażowymi • Skrócona instrukcja obsługi. Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.3. Rozmieszczenie złącz i elementów regulacyjnych 1. Pokrywa osłaniająca złącza i przyciski. Aby uzyskać dostęp do elementów regulacyjnych należy odkręcić dwie śruby mocujące pokrywę. Uwaga! Należy zwrócić uwagę, aby nie uszkodzić ani nie zgubić uszczelki pokrywy. Brak uszczelki lub jej uszkodzenie może spowodować...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.5. Montaż kamery - wskazówki ogólne 1. Przyłożyć szablon montażowy do powierzchni na której ma zostać zamocowana kamera i używając go jako wzornika zaznaczyć punkty wiercenia. 2. Wywiercić w zaznaczonych miejscach otwory pod wkręty mocujące 3.
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.6. Uruchomienie kamery W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery lub przełącznika sieciowego PoE w standardzie zgodnym z IEEE 802.3af.
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Uwaga! W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń przepięciowych.
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.8. Zalecenia dotyczące bezpieczeństwa sieci Uwaga! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920 x 1080 dla 30kl/s.
Page 48
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok okna zdalnego podglądu 1. Wybór strumienia do wyświetlania w oknie podglądu oraz ustawienie rozmiaru bufora kamery. 2. Przyciski wyboru trybu pracy i konfiguracji kamery: Podgląd...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. Okno podglądu na żywo. Dwukrotne kliknięcie lewym przyciskiem myszy na oknie podglądu włącza i wyłącza wyświetlanie obrazu na całym ekranie. 6. Przyciski sterujące funkcjami kamery: Od lewej: włącza/wyłącza podgląd na żywo, włącza/wyłącza audio, regulacja głośności, wykonuje zdjęcie, włącza/wyłącza nagrywanie, przyciski cyfrowego zoomu, włącza/wyłącza...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.2. Instalacja karty SD Kamera obsługuje karty micro SD/SDHC o pojemności do 128 GB. W celu prawidłowej instalacji karty należy postępować zgodnie z instrukcją: • Wyłączyć zasilanie kamery • Zdemontować pokrywę osłaniającą złącza i przyciski.
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH 6.1. Programowe przywracanie ustawień fabrycznych Przywracanie ustawień fabrycznych kamery powoduje powrót ustawień kamery do wartości fabrycznych. Zaznaczenie wybranej opcji „Zatrzymaj” pozwala na zachowanie ustawień sieci, konfiguracji zabezpieczeń lub konfiguracji obrazu bez zmian. Opcja przywracania ustawień...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH 7. ROZPOZNAWANIE TABLIC REJESTRACYJNYCH Funkcja autonomicznego rozpoznawania tablic rejestracyjnych jest podstawową cechą kamery NVIP- 2H-6732M/LPR, dlatego opcja rozpoznawania tablic rejestracyjnych jest domyślnie włączona i wstępnie skonfigurowana. Konfiguracja kamery do rozpoznawania tablic obejmuje opcje rozpoznawania (ustawienia detekcji, opcje związane z porównaniem, ustawienia obszaru...
Page 54
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH • Kąt pochylenia kamery (w pionie) powinien mieścić się w zakresie od 10 ° do 15 °. • Jeżeli kamera jest zainstalowana na poboczu, kąt obrócenia kamery nie może być większy niż 20 °...
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH • Szerokość tablicy rejestracyjnej powinna zawierać się w zakresie od 6% do 50% szerokości pola widzenia kamery • W przypadku używania oświetlenia dodatkowego (podczerwonego lub widzialnego), umiejscowienie źródła światła musi wykluczać powstawanie olśnień, odblasków lub prześwietlenia...
Page 56
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH Menu „Porównanie i powiązania” pozwala na konfigurowanie opcji tolerancji na błędy oraz opcji wyzwolenia wyjścia alarmowego: • Zezwól na współczynnik błędu - ustawianie dopuszczalnej ilość błędów (niepewnych rozpoznań) w numerze tablicy rejestracyjnej. Na przykład, jeśli wybrano liczbę „2”, zidentyfikowana tablica rejestracyjna zostanie pomyślnie dopasowana i wywoła odpowiedni alarm, nawet jeśli 2 znaki w...
Page 57
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH Zakładka „Obszar Zablokowany” umożliwia wyłączenie niektórych fragmentów obszaru rozpoznawania. Jest to opcja przydatna w sytuacji, gdy nie ma możliwości uniknięcia obecności się w polu rozpoznawania niepożądanych tabliczek, napisów (np. szyldów reklamowych), które mogły by być...
Page 58
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH Przycisk „Wyszukaj” pozwala na wyszukiwanie numerów rejestracyjnych w bazie danych. Po wpisaniu numeru rejestracyjnego (lub jego fragmentu) w polu „Numer rejestracji”, wyszukiwarka wyszuka żądany wpis (lub wpisy). Jeśli pole „Numer rejestracji” pozostawimy puste, wyszukiwarka wyświetli wszystkie numery rejestracyjne zapisane w na liście wybranej w polu „Typ listy”.
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH 7.3. Zapis tablic rejestracyjnych na karcie pamięci - wyszukiwanie nagrań Menu rozpoznawania tablic rejestracyjnych pozwala na zapis na karcie pamięci zdjęć rozpoznanych tablic rejestracyjnych (i/lub całego kadru), oraz na nagrywanie filmów. Opcje te konfiguruje się w menu „Ustawienia detekcji”, opisanym na stronie 23.
Page 60
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH 3. Pasek narzędzi do zarządzania wyszukanymi zdjęciami 4. Okno podglądu Po naciśnięciu przycisku wyszukiwania kamera wyszuka wszystkie zdjęcia odpowiadające zadanym kryteriom. W obszarze panelu wyszukiwania wyświetli się lista znalezionych zdjęć. Dwukrotne kliknięcie na wybraną...
Page 61
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH • Włącza pokaz slajdów - zdjęcia z listy wybranych wyświetlane są kolejno w oknie podglądu • Zatrzymuje pokaz slajdów • Ustawienie szybkości zmiany zdjęć w pokazie slajdów. Opcje odtwarzacza dla wyszukiwania wideo: Po wybraniu na liście wyboru typu zarejestrowanego materiału nagrań...
Page 62
NVIP-2H-6732M/LPR Skrócona instrukcja obsługi wersja 1.0 ROZPOZNAWANIE TABLIC REJESTRACYJNYCH Opcje sterowania odtwarzaniem i zarządzania nagraniami: 1. Opcje sterowania odtwarzaniem, od lewej: • Odtwarzanie/pauza • Zatrzymanie odtwarzania • Zmniejszenie/zwiększenie prędkości odtwarzania • Włączenie/wyłączenie znaku wodnego • Zmiana wielkości bufora odtwarzania 2. Oś czasu 3.
Page 64
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com 04.11.2020 TF, MK v1.0...
