DESCRIPCIÓN GENERAL
Descripción
El analizado objeto de este manual, mostrado en la fig. 1, está compuesto de un cárter electrónico, de una
célula de medida y de un filtro. Recibe alimentación de la red (100÷240 Vca-50/60 Hz) a través de un alimentador de
conmutación. Este equipo ha sido proyectado para analizar En LÍNEA agua en diferentes aplicaciones.
Sistema hidráulico

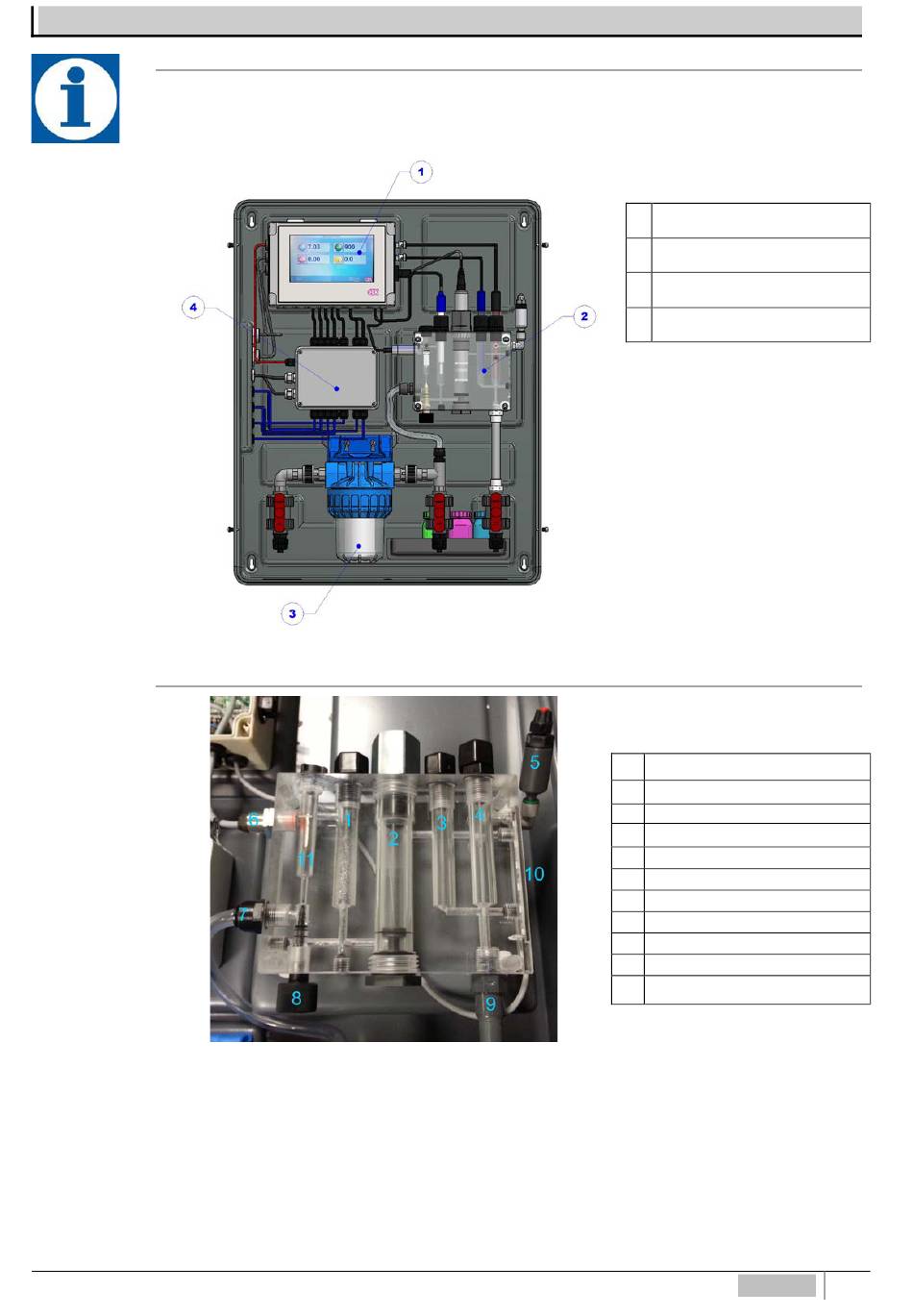

Fig.1 Analizador de Cloro, pH, Rx y temperatura (NEXT)
Fig.2 Soporte de sondas – Configuración completa
1 Controlador
2 Soporte de sondas
3 Filtro en línea
4 Caja de conexiones eléctricas
1 Caja de electrodos d12
2 Caja de electrodos CL
3 Caja de electrodos d12
4 Caja de electrodos d12
5 Purga de aire
6 Sensor de proximidad
7 Entrada
8 Regulador de flujo
9 Salida
10 Banda de LED RGB
11 Flujómetro de flotador
ESPAÑOL 9
