SMART Touch
INSTALLATION AVEC PLANCHER
CHAUFFANT ÉLECTRIQUE

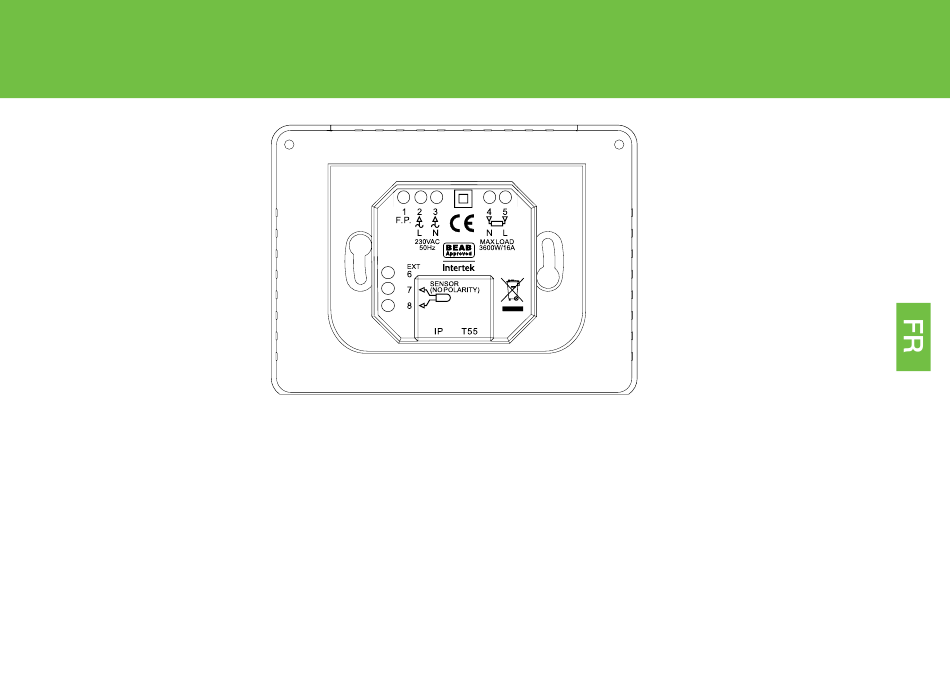

Regarder les nombres sur le diagramme:
1.
Fil Pilote
2.
Brancher au système électrique (Phase 230V)
3.
Brancher au système électrique (Neutre 230V)
4.
Brancher au Plancher chauffant Electrique
(Neutre – MAX 3600W/16 Amps)
5.
Brancher au Plancher chauffant Electrique
(Phase – MAX 3600W/16 Amps)
7.
Brancher au premier câble de la sonde de sol
(couleur pas importante)
8.
Brancher au deuxième câble de la sonde de sol
(couleur pas importante)
33
INSTALLATION AVEC PLANCHER
CHAUFFANT HYDRAULIQUE
Regarder les nombres sur le diagramme:
1.
Fil Pilote
2.
Brancher au système électrique (Phase 230 V)
3.
Brancher au système électrique (Neutre 230 V)
4.
Brancher à l'unité de contrôle (Si Neutre – MAX 3600W/
16 Amps)
5.
Connecter à l'unité de contrôle (3600W/16 Amps)
7.
Brancher au premier câble de la sonde de sol
(couleur pas importante)
8.
Brancher au deuxième câble de la sonde de sol
(couleur pas importante)
12
