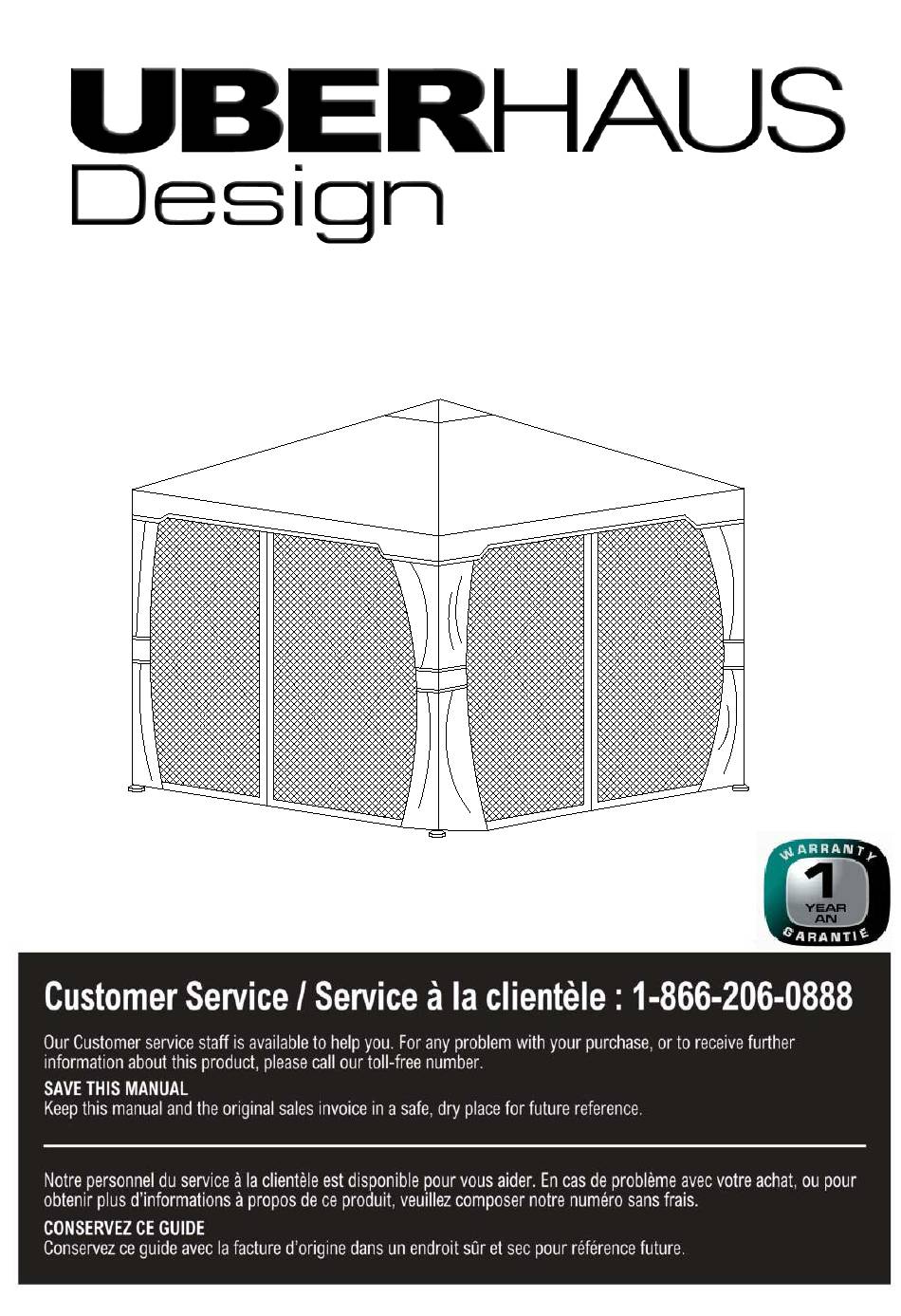

- Page 1 Model/Modèle: 38115078 12’x12’ Gazebo Operators’ Manual p. 7 Abri-soleil 12’x12’ Guide de l'utilisateur p.7...
- Page 2 GAZEBO ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. The final product will be a quality piece that will give you years of enjoyment. All you will need is a screwdriver, a hammer and two ladders of at least 8 feet (2.5 m) high (not included).
-
Page 3: Parts List
Parts List post stake plate stake cover valance 1 valance 2 supporting bar slanting beam straight beam lower slanting beam connector lower slanting beam tube-connector top connector hook mosquito netting canopy wall Hardware Pack 1 40PCS M6 x15 bolt 88PCS M6 flat washer M6x50 bolt 8PCS... - Page 4 Fig.1: Attach stake cover (C) to post (A), then fix stake plate (B) and post (A) with bolt (AA) and flat washer (BB). Fig.2: Fix lower slanting beam connector (K) which insert into post (A) with bolt (AA) and flat washer (BB). Fig.3: Insert short valance 2(E)(or long valance2(G)) into short valance 1 (D)(or long valance1(F)), then fix with bolt (CC), flat washer(BB) and nut(GG), and cover bolt(CC) with plastic cover(HH).
-
Page 5: Hardware Pack
Hardware Pack 2 4PCS M6 x15 bolt 4 PCS M6 flat washer Fig.7: Attach hook (O) to top connector. Fig.8: Insert slanting beam (G) and straight beam (H) into top connector (J) Fig.9: Insert lower part of slanting beam（G）into Lower slanting beam tube-connector(I2), then insert lower slanting beam tube-connector(I2) into Lower slanting beam connector(I1) Hardware Pack 3 Φ8x180 stake... - Page 6 Fig.11: Put wall（ N） onto lower tube of valance with plastic loop (FF). Fig.12: Put mosquito netting (L) onto lower tube of valance with plastic loop (FF). Fig.13: Spread canopy (M), attach hook to post (A), then attach the velcro of the canopy to valance. Fig.14: Lift stake cover(C), fix the gazebo on the lawn with stake (EE) through stake plate (B)
-
Page 7: Care And Maintenance
IMPORTANT: 1. Keep all children and pets away from assembly area. Children and pets should be supervised while gazebo is being assembled. 2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction such as fence, garage, house, overhanging branches, laundry lines or electrical wires. -
Page 8: Garantie
Garantie Merci d’avoir acheté ce produit UBERHAUS DESIGN. Ces produits ont été conçus pour répondre à des normes de haute qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication pour 12 mois suivant la date d’achat. Cette garantie n’a aucune incidence sur vos droits légaux. -
Page 9: Liste De Pièces
Liste de Pièces poteau Plaque à ancrage Couvercle de l’ancrage valence 1 valence 2 Barre de support Poutre inclinée Poutre droite Connexion inférieure de la poutre inclinée Connexion du tuyau de la poutre inclinée Connexion de la cime crochet Filet moustiquaire Auvent... - Page 10 Sachet de Quincaillerie1 Boulon M6 x15 40 Pièces 88 Pièces Rondelle plate M6 8 Pièces Boulon M6x50 32 Pièces Boulon M6x15 8 Pièces Écrou M6 40 Pièces Étui en plastique 2 Pièces Clé hexagonaleM6...
- Page 11 Fig.1: Introduisez le couvercle de l’ancrage (C) dans le poteau (A), ensuite, fixez la plaque à ancrage (B) au poteau (A) avec boulon (AA) et rondelle plate (BB). Fig.2: Fixez la connexion inférieure de la poutre inclinée (K) en l’introduisant dans le poteau (A) avec boulon (AA) et rondelle plate (BB).
- Page 12 Fig.7: Fixez le crochet (O) à la connexion du toit. Fig.8: Introduisez la poutre inclinée (G) et la poutre droite (H) dans la connexion du toit (J) Fig.9: Introduisez la partie inférieure de la poutre inclinée (G) dans le tuyau de connexion inférieur de la poutre inclinée (I2), ensuite introduisez le tuyau de connexion inférieur de la poutre inclinée (I2) dans la connexion inférieure de la poutre inclinée (I1) Fig.10:...
- Page 13 Fig.11: Accrochez les murs (N) sur le tuyau inférieur de la valence avec les anneaux en plastique (FF). Fig.12: Accrochez le Filet Moustiquaire (L) sur le tuyau inférieur de la valence avec les anneaux en plastique (FF). Fig.13: Étalez l’auvent (M), fixez le crochet au poteau (A), ensuite attachez la bande de Velcro de l’auvent à...
-
Page 14: Soin Et Entretien
Garantie Merci d’avoir acheté ce produit UBERHAUS DESIGN. Ces produits ont été conçus pour répondre à des normes de haute qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication pour 12 mois suivant la date d’achat. Cette garantie n’a aucune incidence sur vos droits légaux.
