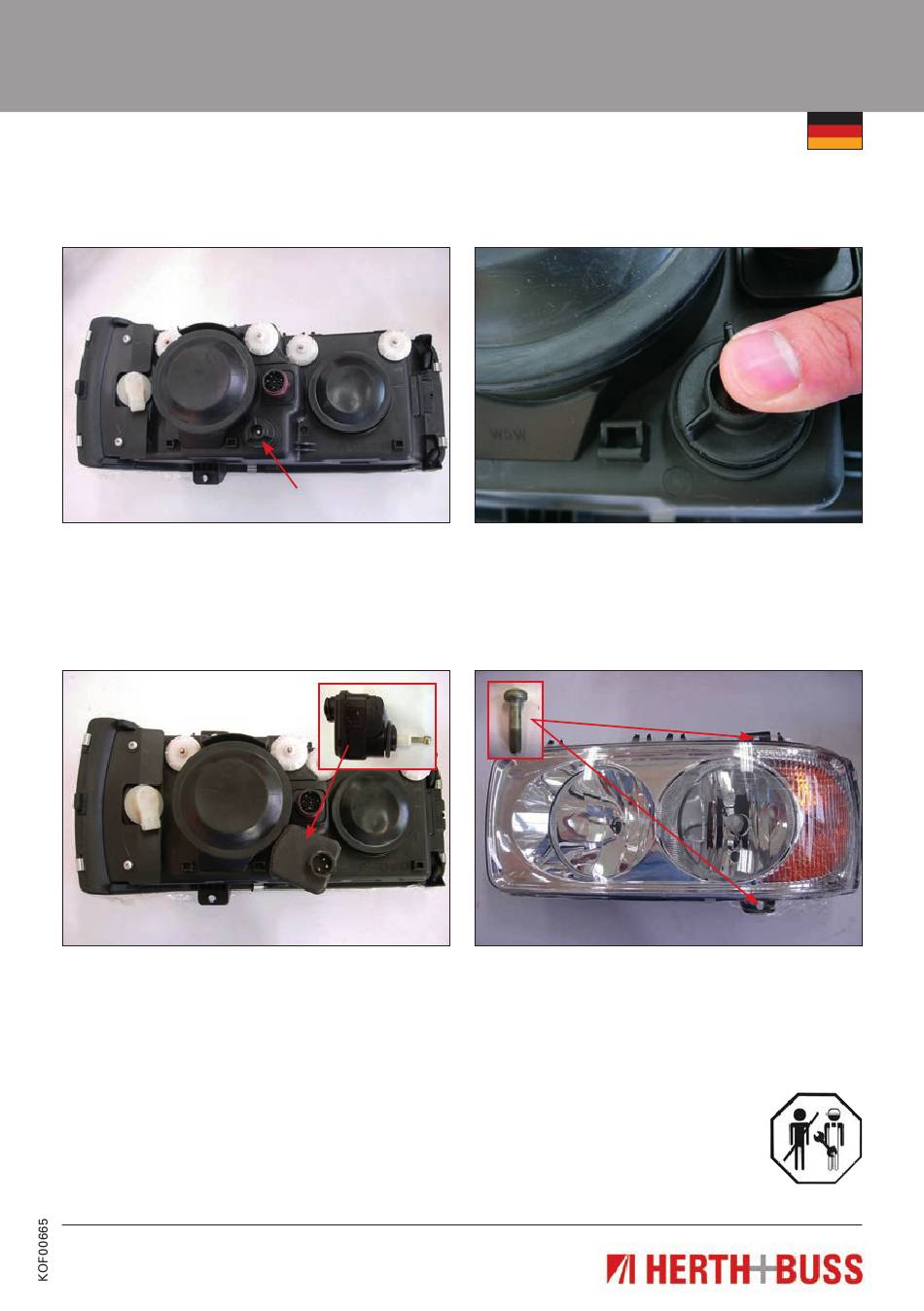

Einbauhinweis

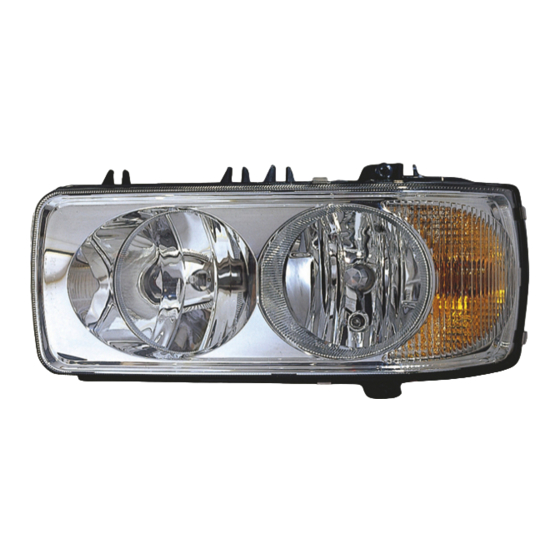

Hauptscheinwerfer
A
Die Reflektorhalterung durch Drehen lösen.
(Linke Seite: im Uhrzeigersinn drehen; Rechte
Seite: gegen den Uhrzeigersinn drehen)
C
Den Stellmotor in der ursprünglichen Position
einbauen.
Den Reflektor von Hand einhaken. (Verbindung
von Halterung und Reflektor.)
Darauf achten, dass sich die Reflektorhalterung
nach dem Einbauen nicht lockert. Den Stellmo
tor in seine Position drehen. (Linke Seite: ge
gen den Uhrzeigersinn drehen; Rechte Seite:
im Uhrzeigersinn drehen)
www.herthundbuss.com
Reflektorhalterung
B
Reflektorhalterung herausnehmen: Mit der
Hand auf die Reflektorhalterung drücken. Dann
zum Lösen darauf drücken und schräg heraus
nehmen.
D
Nach Einbau der Lampe im Fahrzeug die
Schraube festziehen (wie rechts dargestellt).
81658068 / 069
Advertisement
Table of Contents
Related Manuals for Herth+Buss 72-81658068
Summary of Contents for Herth+Buss 72-81658068
- Page 1 Einbauhinweis 81658068 / 069 Hauptscheinwerfer Reflektorhalterung Die Reflektorhalterung durch Drehen lösen. Reflektorhalterung herausnehmen: Mit der (Linke Seite: im Uhrzeigersinn drehen; Rechte Hand auf die Reflektorhalterung drücken. Dann Seite: gegen den Uhrzeigersinn drehen) zum Lösen darauf drücken und schräg heraus nehmen. Den Stellmotor in der ursprünglichen Position Nach Einbau der Lampe im Fahrzeug die einbauen.
- Page 2 Fitting Instructions 81658068 / 069 Headlight reflector bracket Rotate the reflector bracket to be loosened. Take out the reflector bracket: Press the reflec (Lside: rotates clockwise; Rside: rotates coun tor bracket by hand. Then push it to loosen and terclockwise) remove at a slant.
