DISPOSITIVO ELETTROMECCANICO
DI RILEVAMENTO OSTACOLI
MODELLO: BS01-C
Il bordo sensibile BS01 è formato da un profilo in gomma SANTOPRENE
stico di ammortamento urto superiore ai 30mm e da un profilo in alluminio che fissato alla colonna
o al cancello funge da supporto all'estruso in gomma.
Il funzionamento del dispositivo è garantito da due micro-switches. Il primo lavora su deformazione
della gomma e del supporto inferiore, il secondo come sicurezza nel caso in cui il cavetto di acciaio
perdesse tensione.
QUOTE FISSAGGIO BORDO
ALTEZZA BORDO (MBS) ma.1
1000 6
1500 6
1700 6
2000 6
2150 6
2500 6
3000 6
4000 6

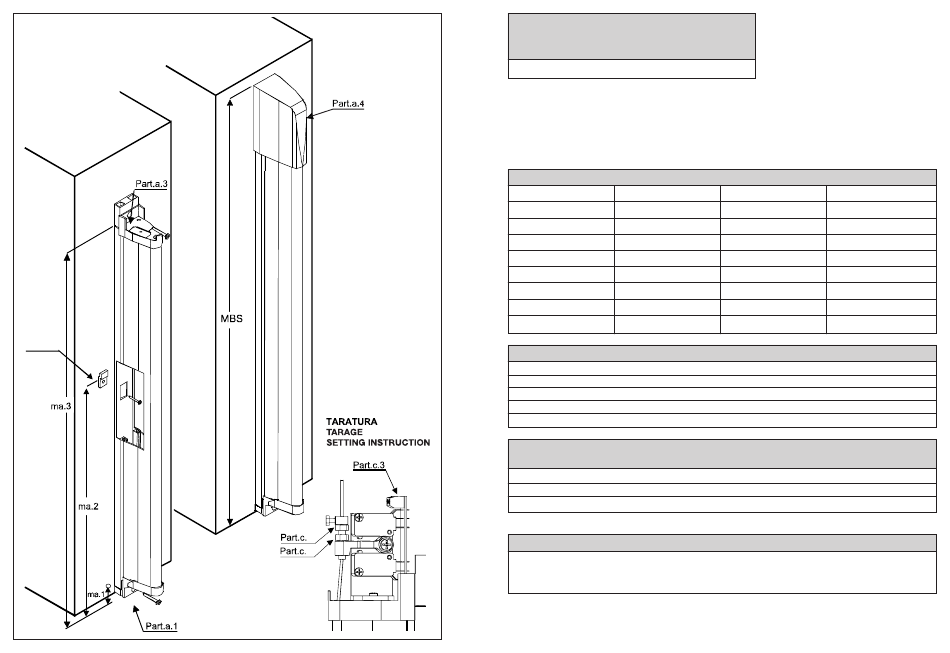

Fissare la staffa (part. a.2) alla colonna, facendo riferimento alle quote riportare nella tabella.
Collocare il bordo sensibile in posizione e fissarlo utilizzando i fori predisposti (part. a.1 e a.3).
Tarare il bordo sensibile (vedi taratura).
Collegare il dispositivo (vedi collegamenti).
Inserire la calotta di copertura come da figura (part. A.4).
per modificare la sensibilità del bordo sensibile operare nel seguente modo
Sbloccare il controdado (part. c.1)
Regolare la sensibilità del bordo agendo sul tendicavo (part. c.2)
Ribloccare il controdado (part. c.1)
• In condizione di riposo nessuno dei due microinteruttori dovrà essere premuto
COLLEGAMENTI
Il bordo sensibile BS01 è predisposto per essere collegato ad un contatto NC di sicurezza. Nella maggior
parte delle installazioni, il bordo sensibile viene collegato in serie al contatto fotocellula, se posto nella colon-
na di chiusura, o ad un contatto di "stop" se posto nella colonna di apertura del cancello (part.c.3).
Attenzione: Il dispositivo elettromeccanico di rilevamento ostacoli BS01 è un dispositivo di sicu-
rezza "ausiliario". Vale a dire che è utilizzabile su impianti comandati a "uomo presente" oppure
in conformità ai requisiti dettati dalla Norma di Sicurezza EN12453
Istruzioni di montaggio
® (TPV) con dopocorsa ela-
(Tutte le misure sono espresse in mm)
ma.2 ma.3
/ 916
705 1416
805 1616
955 1916
1030 2066
1205 2416
973 - 1936 2916
1306 - 2602 3916
MONTAGGIO
TARATURA
