Summary of Contents for Nicols SPLIT DMX 248

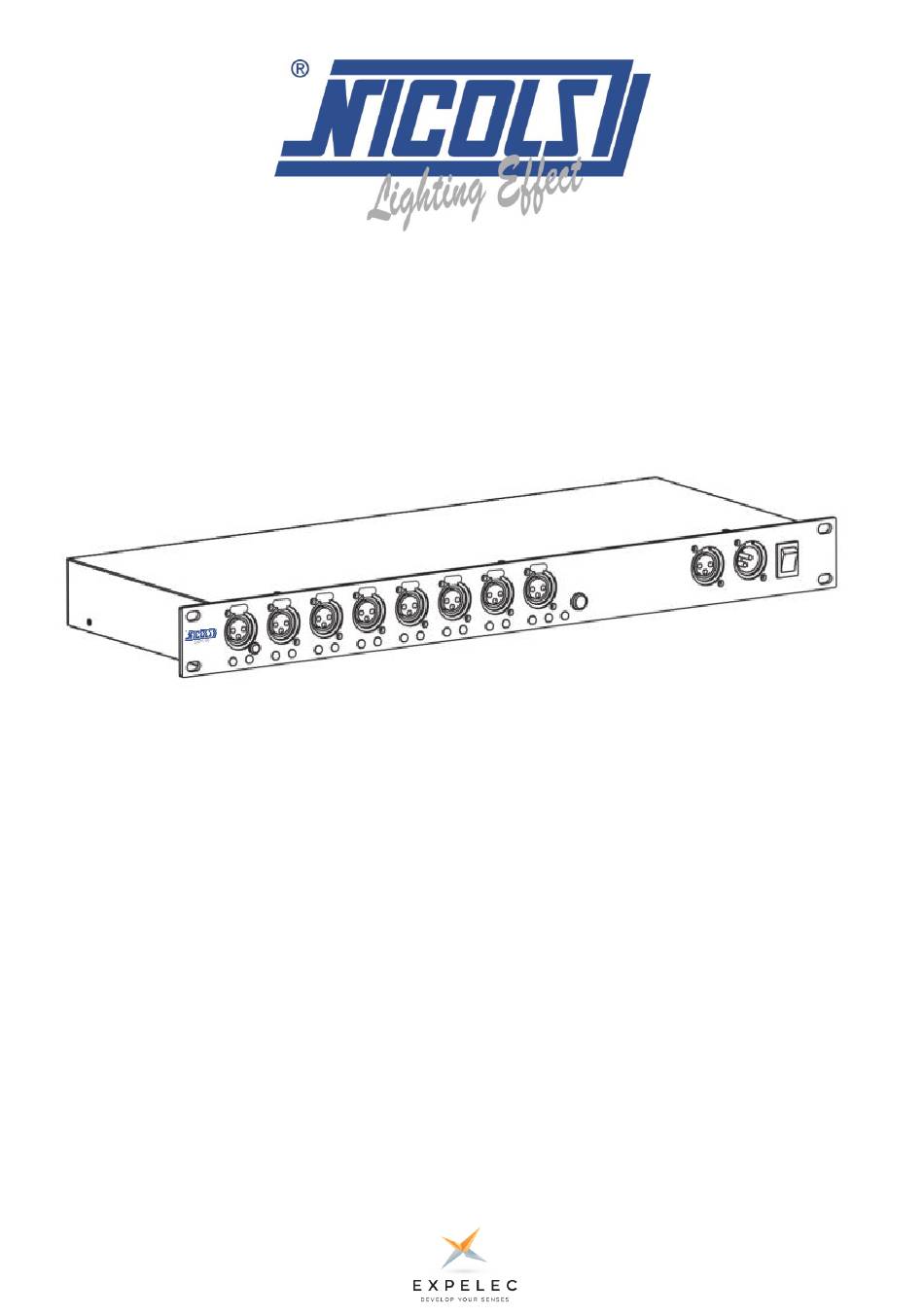

- Page 1 SPLIT DMX 248 Manuel d’utilisation / user manuel...
-
Page 2: Manuel D'utilisation
Manuel d’utilisation SPLIT DMX 248 Félicitations pour l'achat de votre nouveau distributeur DMX. Le SPLIT DMX 248 a deux entrées et huit sorties. L’unité est isolée électriquement entre l'entrée et la sortie, elle est équipée de connecteurs DMX (3 broches) pour chaque canal, chaque sortie DMX dispose d'un pilote indépendant. Une LED vous indique la validité... - Page 3 Manuel d’utilisation SPLIT DMX 248 2. Instructions d’utilisation et de connections Interface de sorties du signal DMX Led indicatrice de signal DMX Interface d’entrée du signal DMX Switch entrées DMX Terre Entrée électrique AC 100-240 V Interface de sorties du signal DMX Interface d’entrée du signal DMX...
- Page 4 Manuel d’utilisation SPLIT DMX 248 3.2 Connection type 1 entrée 8 sorties Projecteur Projecteur Contrôleur DMX Entrée Out 1 Out 8 Split DMX 248 Projecteur Projecteur Ne pas mettre plus de 32 machines DMX sur 1 ligne DMX Chaque ligne DMX doit être équipée d’un bouchon de terminaison DMX quelque soit le nombre de machines et la longueur de câble...
- Page 5 Manuel d’utilisation SPLIT DMX 248 3.4 Connection type 1 entrée 8 sorties après d’autres projecteur Projecteur Projecteur Contrôleur DMX Entrée Out 1 Out 8 Projecteur Projecteur Split DMX 248 Projecteur Projecteur Ne pas mettre plus de 32 machines DMX sur 1 ligne DMX Chaque ligne DMX doit être équipée d’un bouchon de terminaison DMX quelque soit le nombre...
- Page 6 SPLIT DMX 248 Manuel d’utilisation / user manuel...
- Page 7 User manual SPLIT DMX 248 Congratulations on purchasing your new DMX distributor . The unit has two input and height output. Absolutely electric isolation between input and output ，DMX connector (3pin) for each individual channel, each DMX output features a independent driver. There is a signal indicating lamp.
- Page 8 User manual SPLIT DMX 248 2. Operating instruction and connection DMX signal output interface The DMX signal lamp IN switch DMX signal input interface Ground AC voltage input interface DMX signal output interface DMX signal input interface XLR connectors connections DMX input : from the DMX transmitting device (DMX controller …)
- Page 9 User manual SPLIT DMX 248 3.2 DMX controller Connect directly to the distributor-1 in 8 out 3.3 DMX controller after connection of lamps and lanterns distributor-2 in 8 out...
- Page 10 User manual SPLIT DMX 248 3.4 DMX controller after connection of lamps and lanterns distributor-1 in 8 out 4. distributor introduction IN switch Two input 8 way (front 8 output + back 8 output) switch: 1, Press IN, one input 8 way. Both front and rear panel A DMX IN valid to work with any 8DMX outputs at both two sides.
