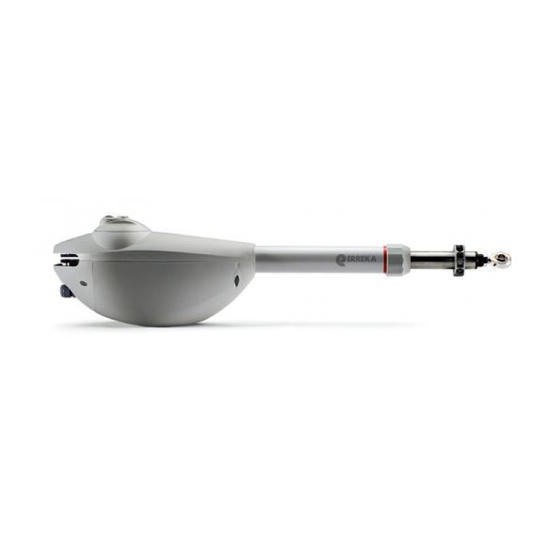

BUL
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
MOTOR
2
2x1mm
ENCODER
2
2x0,5mm
8m
Cableado eléctrico
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx/ Rx)
D: Pulsador o selector de llave
E: Accionador (motor + encoder)
F: Antena

Para instalaciones con apertura exterior, está disponible el kit opcional NBULR, que es un soporte de
pared especial que permite múltiples posiciones de montaje, facilitando la instalación del accionador.
800

Se debe utilizar electrocerradura para longitudes de hoja superiores a 2,5m.

Valores orientativos. La forma de la hoja y la presencia de fuerte viento, pueden variar
notablemente los valores del gráfico.

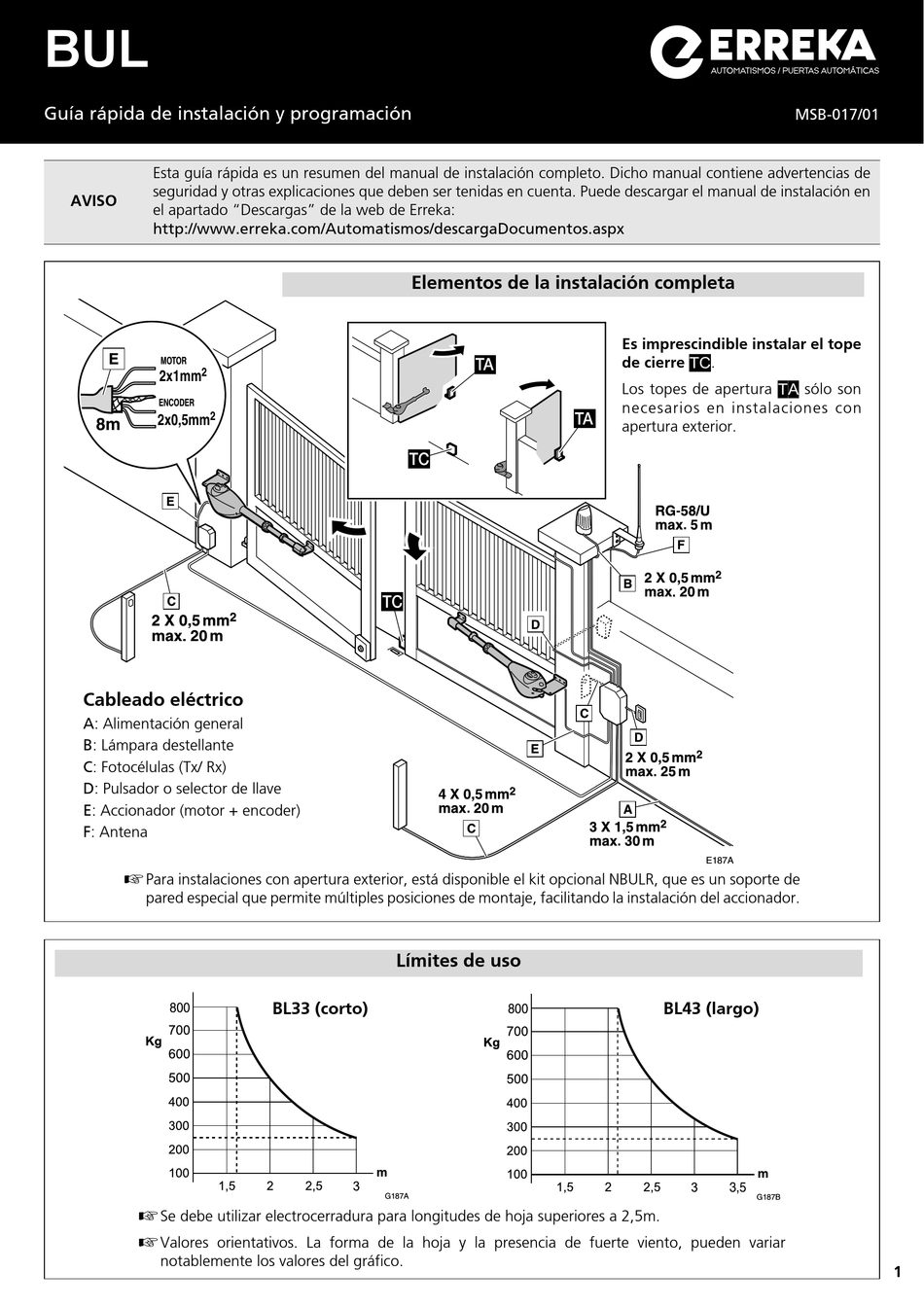

Elementos de la instalación completa
TC
TC
Límites de uso
BL33 (corto)
G187A
Es imprescindible instalar el tope
TA de cierre TC.
Los topes de apertura TA sólo son
necesarios en instalaciones con
TA
apertura exterior.
800
MSB-017/01
E187A
BL43 (largo)
3,5
G187B
1
