- Page 1 PCM100 / PCM130 Centrale di automazione per cancello scorrevole MANUALE UTENTE Per circuiti stampati 425ama-2.00 e 140ama-2.01...
- Page 2 PCM100 / PCM130 - Manuale per l'utente security Norme generali per la sicurezza Leggere attentamente le istruzioni prima di iniziare I'installazione del prodotto e conservarle per riferimenti futuri. Installazione, collegamenti elettrici e regolazioni devono essere effettuati nell'osservanza delle norme di buona tecnica e di sicurezza vigenti (UNI 8612).
-
Page 3: Table Of Contents
Introduzione Capitolo 1 1.1 Descrizione della centrale .................4 1.2 Caratteristiche ....................4 Installazione Capitolo 2 2.1 Descrizione della scheda PCM100 ..............5 2.1.1 Connessioni PCM100 ................5 2.2 Descrizione della scheda PCM130 ..............6 2.2.1 Connessioni PCM130 ................6 2.3 Esempio d'installazione..................7 2.4 Collegamenti .....................8 2.4.1 Rete di alimentazione, lampeggiatore, motoriduttore, comandi.....9... -
Page 4: Introduzione
Il monitoraggio del funzionamento delle apparecchiature periferiche collegate alla centrale è visualizzato tramite LED posti sul circuito. Inoltre la PCM100 è dotata di freno elettronico che riduce gli spazi di arresto del cancello. In alternativa al freno interviene la funzione di rallentamento 3 secondi prima dell’intervento del finecorsa, sia in fase di apertura che di chiusura, che consente l’accostamento lento del... -
Page 5: Installazione

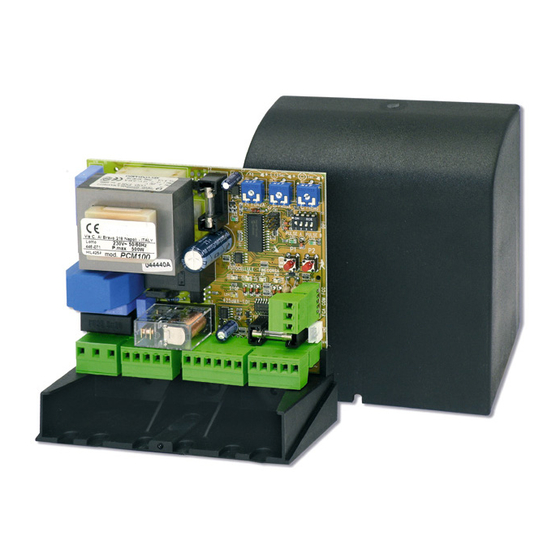

Installazione security Installazione Descrizione della scheda PCM100 LED diagnostica microprocessore Trimmer A: frizione elettronica / forza di spinta Fusibile rete (250Vac 3,15A) Trimmer B: durata pausa Trimmer C: freno elettronico / rallentamento Dip-Switch di programmazione LED Pulsante P1 LED Pulsante P2... -
Page 6: Descrizione Della Scheda Pcm130
Installazione security Descrizione della scheda PCM130 Fusibile rete (250Vac 500mA) Trimmer A: Tempo apertura Trimmer B: durata pausa *autoapprendimento codice radiocomando Dip-Switch di programmazione LED Pulsante P1 LED Pulsante P2 autoapprendimento P2: apertura parziale codice radiocomando P1: apertura totale Morsetti finecorsa LED stato finecorsa di chiusura LED stato finecorsa di apertura LED stato fotocellula 2... -
Page 7: Esempio D'installazione
Installazione security La PCM100 e la PCM130 riportano il marchio CE in quanto sono conformi alle direttive Canale A Canale B MS100 + PCM100 + FCMS Motoriduttore MS100 con centrale PCM100 e sensore per finecorsa magnetici FCMS MS200T + FCMS... -
Page 8: Collegamenti
PCM100 / PCM130 - Manuale per l'utente security Collegamenti 2.4.1 Rete di alimentazione, lampeggiatore, motoriduttore, comandi PCM100 PCM130 Tensione di rete 380Vca 50Hz Neutro Fase 1 Fase 2 Motore trifase Fase 3 PCM100 RETE DI PCM130 ALIMENTAZIONE 230V~ ±10% 50Hz... -
Page 9: Installazione Su Cancello Scorrevole Fx40D,Fx55D,Fx30D
Installazione security 2.4.2 Installazione su cancello scorrevole FX40D, FX55D FX30D Canale A Rx 2 Tx 2 Selezionare per una coppia Canale A Canale B di fotocellule il Canale A mentre per l’altra coppia selezionare il Canale B utilizzando il JMP1 Rx 1 Tx 1 Canale B... -
Page 10: Fotocellule Digitali Con Autodiagnosi (Fx30D)
PCM100 / PCM130 - Manuale per l'utente security 2.4.4 Fotocellule digitali con autodiagnosi (FX30D) SW4=ON Rx 2 Tx 2 pagina 7) pagina 7) Rx 1 Tx 1 pagina 7) pagina 7) NOTA: Installando le FX30D è obbligatorio montare due coppie di fotocellule. -
Page 11: Funzionamento Automatico Condominiale
Programmazione security 3.1.1 Funzionamento AUTOMATICO condominiale (SW1=OFF - SW2=OFF) Ad un impulso esegue: apertura , pausa , richiusura automatica . Durante la fase di apertura vengono ignorati eventuali impulsi. Durante la fase di chiusura, eventuali impulsi, arrestano ed invertono immediatamente il movimento del cancello . Un contatto fisso chiuso su IMPULSO A ( funzione orologio ) apre il cancello fino alla pausa e lascia il cancello aperto sino alla riapertura del contatto. -
Page 12: Funzionamento Passo-Passo Con Richiusura Automat
PCM100 / PCM130 - Manuale per l'utente security 3.1.3 Funzionam. PASSO-PASSO CON RICHIUSURA AUTOMAT. (SW1=OFF- SW2=ON) Con un impulso esegue: APERTURA, PAUSA, RICHIUSURA AUTOMATICA . Durante la fase di apertura/chiusura, eventuali impulsi, arrestano il cancello portandolo nella condizione di STOP. Durante la fase di pausa, invece, eventuali impulsi richiudono immediatamente il cancello . -
Page 13: Regolazione Del Tempo Di Apertura (Trimmer A)
Rallentamento: disattivo NOTA : Il rallentamento avviene dopo due cicli completi di apertura e chiusura LEDs di controllo Di seguito è riporto il significato dei LEDs presenti sulla schede PCM100 (vedi pag.5) e PCM130 (vedi pag.6). COLORE ACCESO LAMPEGGIANTE... -
Page 14: Programmazione Del Ricevitore Per Radiocomando
PCM100 / PCM130 - Manuale per l'utente security Programmazione del ricevitore per radiocomando Visualizzazione del codice programmato Premere contemporaneamente i pulsanti P1-P2 (pagina 5 e 6) per almeno 2 secondi e non più di 5 secondi, finchè i due “LED pulsante P1” e “LED pulsante P2” (pagina 5 e 6) si accenderanno fissi. -
Page 15: Programmazione Del Radiocomando
Programmazione security Programmazione del radiocomando Il TWIN permette una programmazione diversa ai 2 tasti. nfatti è possibile memorizzare su ogni tasto un codice diverso, e a scelta uno dei 2 canali (A oppure B). Per accedere alla programmazione del radiocomando p remere entrambi i tasti per alcuni secondi, finché... -
Page 16: Manutenzione
Fusibili Questo fusibile protegge contro eventuali sovraccarichi del trasformatore della centrale, delle uscite di alimentazione del lampeggiatore e del motoriduttore (solo PCM100). 3,15Ah 250V Fusibile RETE (PCM100) 500mA 250V... - Page 17 PCM100 / PCM130 A utomation central unit for sliding gate USER MANUAL For PCB circuits 425ama-2.00 and 140ama-2.01...
- Page 18 PCM100 / PCM130 - User Manual security Important Safeguards Please read this manual carefully before the installation and keep it for future reference. Installation, electrical connections and adjustements must comply with technical and safety standards in force. (UNI 8612). HILTRON Srl cannot be held responsible for failure to observe technical standards in the construction of gates, or for any deformation of gates which may occur during the use.
- Page 19 Introduction Chapter 1 1.1 Central Unit description...................20 1.2 Central Unit Features ..................20 Installation Chapter 2 2.1 Board description (PCM100)................21 2.1.1 Connections (PCM100) ...............21 2.2 Board description (PCM130)................22 2.2.1 Connections (PCM130) ...............22 2.3 Example of installation ..................23 2.4 Connections ....................24 2.4.1 Power supply, flasher, geared-motor, controls ........24 2.4.2 Installation the FX40D, FX55D,FX30D ..........25...
- Page 20 The monitoring of peripheral operating connected to the central unit is displayed by LEDs placed on the circuit. Moreover, PCM100 Central Unit are furnished also with a electrical brake is equipped with electronic brake reduces stopping distances of the gate to guard the stop of geared-motor.
- Page 21 Installation security Installation Board Description (PCM100) Trimmer A: electronic clutch / force of push Trimmer B: time of pause Voltage fuse (250Vac 3,15A) Trimmer C: electr. brake / slowing down LED microprocessor diagnosis Setup Dip-Switch LED Button P1 LED Button P2...
- Page 22 PCM100 / PCM130 - User Manual security Board Description (PCM130) Trimmer A: Opening time Voltage fuse (250Vac 500mA) Trimmer B: time of pause *autoapprendimento codice radiocomando Setup Dip-Switch LED Button P2 LED Button P1 P2: partial opening learn remote control code...
- Page 23 Plastic rack ONLY PCM100: PCM100 central unit can be installed inside the geared-motor MS100 by the provided screw, or it be fixed at the wall by two screw anchors. In both cases, you must fix the cover to the base by the screw furnished with the central unit.
- Page 24 PCM100 / PCM130 - User Manual security Connections 2.4.1 Power supply, flasher, geared-motor, commands PCM100 PCM130 Power supply 380Vac 50Hz Neutral Fase 1 Fase 2 Motors Fase 3 PCM100 PCM130 POWER SUPPLY 230V~ ±10% 50Hz Partial opening Total opening Optional Controls buttons (entry phone, etc.)
- Page 25 Installation security 2.4.2 Installation the FX40D, FX55D,FX30D Channel A To select for one Rx 2 Tx 2 Channel A Channel B photoelectric cell brace the Channel A while for the other brace to select the Channel B using the Rx 1 Tx 1 Channel B CH.A CH.B...
- Page 26 PCM100 / PCM130 - User Manual security DIP1 2.4.4 Digital photocells with autodiagnostic(FX40D,FX55D) (FX30D) SW4=ON Rx 2 Tx 2 page 7) page 7) Rx 1 Tx 1 page 7) page 7) NOTE: Installing the FX30D it is obligatory to mount two photoelectric cell braces.
- Page 27 Setup security 3.1.1 AUTOMATIC FOR PARKS operating (SW1=OFF - SW2=OFF) One pulse allows : opening , pause , automatic closing . During the opening operation, other pulses will be ignored. During the closing operation, possible pulses stop and reverse the movement of gate immediately. A contact closed on PULSE A ( Clock function ) allows to open the gate up to the setted pause and it be open up to the opening of the contact.
- Page 28 PCM100 / PCM130 - User Manual security 3.1.3 STEP-BY-STEP WITH AUTOMATIC RECLOSING (SW1=OFF- SW2=ON) With one pulse allows : opening, pause, automatic closing During opening and closing procedures, every pulse stops and reverse the movement of the gate immediately. During the pause, a pulse recloses the gate immediately.
- Page 29 Slowing down: disabled NOTE : The slowdown occurs after two complete cycles of opening and closing Control LEDs Below is the meaning of the LEDs present on the boards PCM100 (see page 5) and PCM130 (see page 6). COLOR BLINKING...
- Page 30 PCM100 / PCM130 - User Manual security Remote-control receiver setup Visualization of the programmed code Keep pressed P1 and P2 buttons (page 21 and 22) for at least 2 seconds and not more than 5 seconds, up to the two LEDs (page 21 and 22) light on.
- Page 31 Setup security Remote-control setup The TWIN allows the independent set-up for each of 2 channels; It’s possible to memorize a different code on each button, and a channel to select (A, or B) also if they are not on the same code. The set-up operation has to be repeated for each of the 2 buttons of the radio- control.
- Page 32 PCM100 / PCM130 - User Manual security Maintenance Gate It`s suggested to carry out periodic checks on the structure of the gate and in particular it`s suggested to verify verificare the perfect condition of gears, ruck and all mechanical elements.
- Page 33 PCM100 / PCM130 Centrale d’automatison pour portail coulissant MANUEL POUR L’USAGER Pour circuits imprimés 425ama-2.00 et 140ama-2.01...
- Page 34 PCM100/PCM130 - Manuel pour l’utilisateur security Normes générales en matière de sécurité Lire attentivement les instructions avant de procéder à l'installation du produit puis les conserver en cas de nécessités futures L'installation, les branchements électriques et les réglages doivent être effectués dans le respect des normes techniques et de sécurité...
- Page 35 3.1.4 PAS à PAS manuel avec arrét.............44 3.1.5 Fonctionnement dip-switch3 ..............44 3.1.6 Fonctionnement Préclignotement ............44 3.2. Règlage du temps d’overture (seulement PCM130) ........45 3.3 Règlage vitesse èlectronique (seulement PCM100) ........45 3.4 Règlage du temps de pause ................45 3.5 Règlage Frein électronique ................45 3.6 Voyants de contròle..................45 3.7 Programmation rècepteur pour la tèlècomande..........46...
-
Page 36: Introduction
à la central est visualisé par LED située sur le circuit. Le PCM100 est doué de freine électronique réduit l'arrêt de la porte. En alternative à le freine intervient la fonction de ralentissement 3 secondes avant l'intervention du limit d’arret, tous les mouvements de la porte pendant 2 secondes sont précédées par l'activation du clignotant, qui... -
Page 37: Installation
Installation security Installation Description de la carte Trimmer A:embrayage électronic / vigueur de poussée Trimmer B: temp de pause Voltage fuse (250Vac 3,15A) Trimmer C: frein électronic / rallentissement LED diagnostique microprocessore Setup Dip-Switch LED Bouton P1 LED Bouton P2 P2: overture partielle auto-apprendistage P1: overture... -
Page 38: Description De La Central Pcm130
PCM100/PCM130 - Manuel pour l’utilisateur security Description de la centrale (PCM130) Trimmer A: temps d'ouverture Fusible de tension (250Vva 500mA) Trimmer B: période de pause *auto apprentissage code radiocommande Commutateur de programmation Voyant bouton P2 Voyant bouton P1 P2: ouverture partielle... -
Page 39: Exemple D'installation
Crémaillère en plastique SEULEMENT POUR PCM100: Il est possible d'installer la centrale directement à l'intérieur du moteur PCM100 à l'aide de la cheville fournie en dotation, ou bien contre le mur en la fixant à l'aide de deux tasseaux. Dans les deux cas, fixer le couvercle à la base à l'aide de la vis fournie avec la centrale. -
Page 40: Branchements
PCM100/PCM130 - Manuel pour l’utilisateur security Branchements 2.4.1 Alimentation d'énergie, clignoteur, embrayer-moteur, commandes PCM100 PCM130 Alimentation d'énergie 380Vca 50Hz Neutre Fase 1 Fase 2 Moteurs Fase 3 PCM100 PCM130 PUISSANCE APPROVISIONNEMENT 230V~ ±10% 50Hz Ouverture partielle Ouverture total Touhes de commande en option (à... -
Page 41: Installatiòn Photocellule Fx40D,Fx55D,Fx30D
Installation security 2.4.2 Installation le FX40D, FX55D, FX30D sur glisser la porte Canale A Rx 2 Tx 2 Sélectionner le Canal A Canale A Canale B pour un couple de cellules photo et pour l'autre le Canal B, et ce, à l'aide du JMP 1 tel qu'illustré... -
Page 42: Cellules Photo-Èlectriques Avec Diagnostics
PCM100/PCM130 - Manuel pour l’utilisateur security DIP1 2.4.4 Cellules photoélectriques avec diagnostics (FX30D) SW4=ON Rx 2 Tx 2 page 7) page 7) Rx 1 Tx 1 page 7) page 7) REMARQUE:Installer le FX30D est obligatoire de monter deux paires de cellules photoélectriques Programmation Mode d'opération... -
Page 43: Logiqués De Fonctionnement Automatique Résidentiel
Programmation security 3.1.1 Fonctionnement AUTOMATIQUE résidentiel (SW1=OFF - SW2=OFF) Avec une impulsion: Ouverture, pause, refermeture automatique. Durant la phase d'ouverture, toutes les autres impulsions sont ignorées. Durant la phase de fermeture, d'autres impulsions provoquent l'arrêt et le changement immédiat du sens de mouvement de la barrière. -
Page 44: Pas À Pas Avec Refermeture Autom
PCM100/PCM130 - Manuel pour l’utilisateur security 3.1.3 PAS À PAS AVEC REFERMETURE AUTOMAT. (SW1=OFF- SW2=ON) Avec une impulsion: ouverture, pause, refermeture automatique. Durant la phase d'ouverture ou de fermeture, des impulsions éventuelles provoquent l'arrêt de la barrière et la mettent en condition ARRÊT. Durant la phase pause, d'autres impulsions provoquent la refermeture immédiate de la barrière. -
Page 45: Règlage Du Temps D'overture (Seulement Pcm130)
Fonctionnement automatique, il est nécessaire de régler le temps de pause présent entre la fin de l'ouverture et le début de la fermeture de la barrière. Réglage Frein électronique / Ralentissement (trimmer C) (SEULEMENT POUR PCM100) Avec trimmer tourné dans le sens contraire des aiguilles d'une montre : antihoraire limtstop Frein électronique:... -
Page 46: Programmation Rècepteur Pour La Tèlècomande
PCM100/PCM130 - Manuel pour l’utilisateur security Programmation récepteur pour la télécommande Affichage du code programmé Appuyer simultanément sur les touches P1et P2 (page 37 et 38) pendant au moins 2 secondes, mais pas plus de 5 secondes, et ce, jusqu'à ce les deux voyants lumineux («VOYANT bouton P1»... -
Page 47: Programmation De La Tèlècomande
Programmation security Programmation de la télécommande Le TWIN permet de programmer de manière indépendante chacun des deux boutons ; en effet, il est possible de mémoriser un code différent et un canal au choix (A ou B) sur chacun d'eux. La programmation doit donc être répétée pour chacun des 2 boutons de la télécommande. -
Page 48: Entretien
état des chariots, de la crémaillère et des autres parties mécaniques objets d'usure. Fusibles 3,15A 250V Fusible de TENSION (PCM100) Ce fusible protège contre les surcharges éventuelles du transformateur de la centrale, 500mA 250V Fusible de TENSION (PCM130) des sorties d'alimentation du clignotant et celles du motoréducteur. - Page 49 PCM100 / PCM130 Central de automación para puerta s corredera s MANUAL PARA EL USUARIO Para placas basicos 425ama-2.00 e 140ama-2.01...
- Page 50 PCM100 / PCM130 - Manual para el usuario security Normas generales de seguridad Leer atentamente las instrucciones antes de comenzar a instalar el equipo, y guardarlas para posibles consultas futuras. La instalación, conexiones eléctricas y regulaciones deben efectuarse respetando las normas de operación y seguridad vigentes (UNI 8612).
- Page 51 3.2 Regul del tiempo de (Potenciometro A) (solo PCM130) APERTURA ....3.3 Regulación de la fuerza motor (Potenciometro A) (solo PCM100) ....61 3.4 Regulación iempo de pausa (Potenciometro B)........61 del t 3.5 Regulaciòn freno electrònico / ralentizaciòn (Potenc. C)(solo PCM100)..61 3.6 LEDs de control....................61...
-
Page 52: Introducción
LEDs en el circuito. Además, la PCM100 cuenta con un freno electrónico que controla la parada del motorreductor de manera lineal. Como alternativa a este freno existe una función de ralentización de 3 segundos antes de la intervención del final de carrera, tanto en fase de... -
Page 53: Instalación
Instalación security Instalación Descripción de la placa PCM100 LED control diagnóstica microprocesador otenciómetro A: fuerza de empuje l nea í Fusible de (250Vac 3,15A) otenciómetro B: tiempo de pausa otenciómetro C: freno electrónico velocidad Selector de opciones DIPS LED PULSADOR A P1... -
Page 54: Descripción De La Placa Pcm130
PCM100 / PCM130 - Manual para el usuario security Descripción de la placa PCM130 otenciómetro Tiempo de APERTURA otenciómetro Fusible alimentación (250Vca 500mA) Tiempo de PAUSA DiPS de programación LED Pulsador P1 LED Pulsador P2 programación P2: APERTURA parcial vía radio de... -
Page 55: Ejemplo De Instalación
PCM 100: La central se puede instalar: 1 - Directamente en el motorreductor MS100 fijando la tapa de la caja PCM100 encima del piñón. 2 - A la pared utilizando 2 tornillos. Ambos casos la caja de la PCM100 se sujeta con el tornillo presente adentro de la confección. -
Page 56: Conexiónes
PCM100 / PCM130 - Manual para el usuario security Conexiones 2.4.1 Alimentación de línea , destellador, motorreductor y mandos. PCM100 PCM130 Tensión 380Vca 50Hz Neutro Fase 1 Fase 2 Motor trifásico Fase 3 PCM100 PCM130 ALIMENTACIÓN DE LÍNEA 230V~ ±10% 50Hz... -
Page 57: Instalación De Fotocèlulas Fx40D,Fx55D,Fx30D
Instalación security Instalación de fotocèlulas FX40D, FX55D FX30D 2.4.2 Canal A Rx 2 Tx 2 Selectionar las Canal A Canal B fotocélulas (interior y exterior) elejiendo Canal A y Canal B utilizando el puente JMP1 Rx 1 Tx 1 Canal B CH.A CH.B CH.A CH.B (vease fig. -
Page 58: Fotocélulas Con Sistema Auto/Control
PCM100 / PCM130 - Manual para el usuario security 2.4.4 Fotocélulas con sistema auto-control (FX30D) SW4=ON RX 2 Tx 2 página 7) página 7) RX 1 Tx 1 página 7) página 7) NOTA: Para la instalación de FX30D es necesario instalar dos parejas de fotocélulas. -
Page 59: Automático Uso Comunitario
Programación security 3.1.1 AUTOMÁTICO uso Comunitario (SW1=OFF - SW2=OFF) Un pulso efectúa: APERTURA, PAUSA y CIERRE AUTOMÁTICO. Durante la APERTURA se ignoran posibles pulsos. Durante el CIERRE los posibles pulsos detienen y abren inmediatamente con un golpe de inversión . Poniendo un pulsador o un timer en el contacto de seguridad PULSO 1 (borne 13) se activa la maniobra de APERTURA del portón deteniendola por todo el tiempo programado. -
Page 60: Alternativo Con Cierre Automático
PCM100 / PCM130 - Manual para el usuario security 3.1.3 ALTERNATIVO CON CIERRE AUTOMÁTICO (SW1=OFF- SW2=ON) Un pulso efectúa: APERTURA, PAUSA y CIERRE AUTOMÁTICO. Si se pulsa durante la maniobra de apertura, el portón para y vuelve a la condición de STOP. -
Page 61: Regul Del Tiempo De Apertura (Potenciometro A) (Solo Pcm130)
NOTA: La desaceleración se produce después de dos ciclos completos de apertura y cierre LEDs de control A continuación se expone el significado de los LEDs presentes en las tarjetas PCM100 (ver página 53) y PCM130 (ver página 54). COLOR... -
Page 62: Programaciòn Del Receptor Vía Radio
PCM100 / PCM130 - Manual para el usuario security Programación del receptor vía radio Visualización del código programado Presionar los dos pulsadores P1-P2 (páginas 53 y 54) hasta que los LEDs (P1 y P2) se enciendan con luz fija. Al presionar el P1 los dos LEDs emetiran una secuencia parpadeante indicando el código a 12 bits del canal A : El parpadeo del LED P1 indica que el selector de opcion (DIP) esta en ON. -
Page 63: Programaciòn De Emisores De Radio
Programación security Programación de emisores de radio Cada pulsador del TWIN se puede configurar con un código diferente ocupando cada uno un canal diferente (A o B). Para entrar en programación de emisores, presionar los dos pulsadores por unos segundos hasta que el LED se enciende y se queda encendido y luego soltar. -
Page 64: Mantenimiento
PCM100 / PCM130 - Manual para el usuario security Mantenimiento Puerta Comprobar periódicamente que la cancela se deslice libremente y sin rozamientos,mejor dicho la cremallera , el carril y todas las mecánicas sujetas a desgaste. Fusibles Esos fusibles sirven para la protecc ión...
