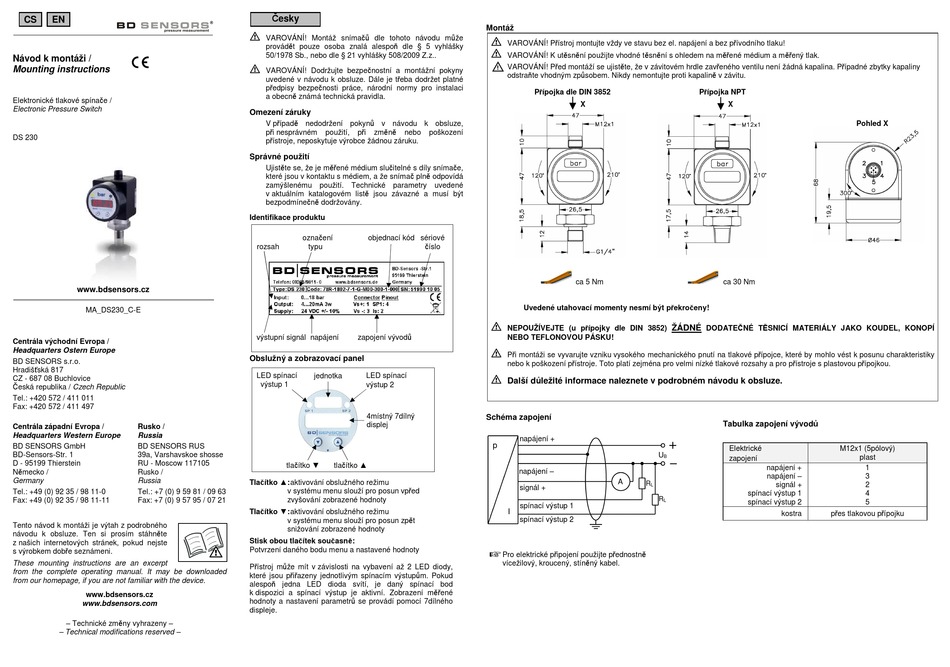

BD Sensors DS 230 Mounting Instructions

CS EN
Návod k montáži /
Mounting instructions
Elektronické tlakové spínače /
Electronic Pressure Switch
DS 230
www.bdsensors.cz
MA_DS230_C-E
Centrála východní Evropa /
Headquarters Ostern Europe
BD SENSORS s.r.o.
Hradišťská 817
CZ - 687 08 Buchlovice
Česká republika / Czech Republic
Tel.: +420 572 / 411 011
Fax: +420 572 / 411 497
Centrála západní Evropa / Rusko /
Headquarters Western Europe Russia
BD SENSORS GmbH BD SENSORS RUS
BD-Sensors-Str. 1 39a, Varshavskoe shosse
D - 95199 Thierstein RU - Moscow 117105
Německo / Rusko /
Germany Russia
Tel.: +49 (0) 92 35 / 98 11-0 Tel.: +7 (0) 9 59 81 / 09 63
Fax: +49 (0) 92 35 / 98 11-11 Fax: +7 (0) 9 57 95 / 07 21
Tento návod k montáži je výtah z podrobného
návodu k obsluze. Ten si prosím stáhněte
z našich internetových stránek, pokud nejste
s výrobkem dobře seznámeni.
These mounting instructions are an excerpt
from the complete operating manual. It may be downloaded
from our homepage, if you are not familiar with the device.
www.bdsensors.cz
www.bdsensors.com
– Technické změny vyhrazeny –
– Technical modifications reserved –
Česky
VAROVÁNÍ! Montáž snímačů dle tohoto návodu může
provádět pouze osoba znalá alespoň dle § 5 vyhlášky
50/1978 Sb., nebo dle § 21 vyhlášky 508/2009 Z.z..
VAROVÁNÍ! Dodržujte bezpečnostní a montážní pokyny
uvedené v návodu k obsluze. Dále je třeba dodržet platné
předpisy bezpečnosti práce, národní normy pro instalaci
a obecně známá technická pravidla.
Omezení záruky
V případě nedodržení pokynů v návodu k obsluze,
při nesprávném použití, při změně nebo poškození
přístroje, neposkytuje výrobce žádnou záruku.
Správné použití
Ujistěte se, že je měřené médium slučitelné s díly snímače,
které jsou v kontaktu s médiem, a že snímač plně odpovídá
zamýšlenému použití. Technické parametry uvedené
v aktuálním katalogovém listě jsou závazné a musí být
bezpodmínečně dodržovány.
Identifikace produktu
označení objednací kód sériové
rozsah typu číslo
výstupní signál napájení zapojení vývodů
Obslužný a zobrazovací panel
LED spínací LED spínací
jednotka
výstup 1 výstup 2
4místný 7dílný
displej
tlačítko ▼ tlačítko ▲
Tlačítko ▲: aktivování obslužného režimu
v systému menu slouží pro posun vpřed
zvyšování zobrazené hodnoty
Tlačítko ▼: aktivování obslužného režimu
v systému menu slouží pro posun zpět
snižování zobrazené hodnoty
Stisk obou tlačítek současně:
Potvrzení daného bodu menu a nastavené hodnoty
Přístroj může mít v závislosti na vybavení až 2 LED diody,
které jsou přiřazeny jednotlivým spínacím výstupům. Pokud
alespoň jedna LED dioda svítí, je daný spínací bod
k dispozici a spínací výstup je aktivní. Zobrazení měřené
hodnoty a nastavení parametrů se provádí pomocí 7dílného
displeje.
Montáž
VAROVÁNÍ! Přístroj montujte vždy ve stavu bez el. napájení a bez přívodního tlaku!
VAROVÁNÍ! K utěsnění použijte vhodné těsnění s ohledem na měřené médium a měřený tlak.
U
VAROVÁNÍ! Před montáží se ujistěte, že v závitovém hrdle zavřeného ventilu není žádná kapalina. Případné zbytky kapaliny
odstraňte vhodným způsobem. Nikdy nemontujte proti kapalině v závitu.
Přípojka dle DIN 3852
X
In
ca 5 Nm
Uvedené utahovací momenty nesmí být překročeny!
NEPOUŽÍVEJTE (u přípojky dle DIN 3852)
NEBO TEFLONOVOU PÁSKU!
Při montáži se vyvarujte vzniku vysokého mechanického pnutí na tlakové přípojce, které by mohlo vést k posunu charakteristiky
nebo k poškození přístroje. Toto platí zejména pro velmi nízké tlakové rozsahy a pro přístroje s plastovou přípojkou.
Další důležité informace naleznete v podrobném návodu k obsluze.
Schéma zapojení
napájení +
p
U
B
napájení –
A
R
L
signál +
R
L
spínací výstup 1
I
spínací výstup 2
Pro elektrické připojení použijte přednostně
vícežilový, kroucený, stíněný kabel.
Přípojka NPT
X
In
ca 30 Nm
ŽÁDNÉ
DODATEČNÉ TĚSNICÍ MATERIÁLY JAKO KOUDEL, KONOPÍ
Tabulka zapojení vývodů
Elektrické M12x1 (5pólový)
zapojení
napájení +
napájení –
signál +
spínací výstup 1
spínací výstup 2
kostra přes tlakovou přípojku
Pohled X
plast
1
3
2
4
5
