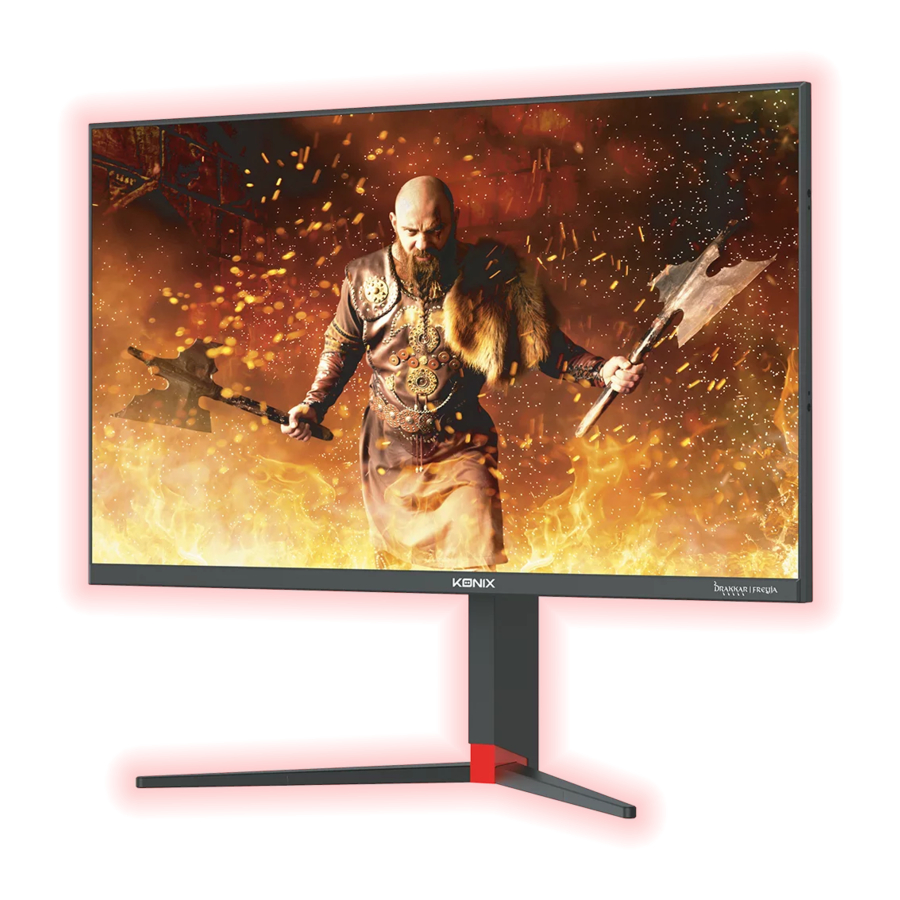

- Page 1 FREYJA Borderless wide screen ULTRA FAST ULTRA FAST USER MANUAL...
-
Page 3: Table Of Contents
CONTENTS • Contents ..................03 • Components ................04 • Overview ................. 05 • Stand Assembly ..............06 • Wall Mounting ................08 • Connectivity ................09 • Basic Operation ................. 11 • lndicator Light ................11 • Operation ..................12 • List of Functions ..............13 •... -
Page 4: Components
COMPONENTS User Guide 24 ” FreeSync Monitor (D24IP144A) A Monitor F VESA connectors x 4 B Stand Stem G Power Adapter C Stand Base H HDMI Cable D CM4*23mm Screws x 4 I User Guide E KM4*12mm Screws x 2... -
Page 5: Overview
OVERVIEW Monitor Controls Menu Button: Press to display the OSD menu or enter sub-menus. Up Button: Press to move up in the menus. Down Button: Press to move down in the menus. Exit Button: Press to exit. Power Button: Press to turn the monitor on/off. Monitor Ports Audio Output: lnsert one end of the Audio cable into the computer's Audio... -
Page 6: Stand Assembly
STAND ASSEMBLY Keep the foam underneath the monitor before attaching the stand. Open the packaging, gently take out the foam and monitor. Remove the upper foam, keep the monitor laying on nether foam. Take out stem and base, Lock them with 2pcs KM4*12mm screws. (Screws are in the accessory bag, 1pcs buffer) - Page 7 Insert the stem to the slot of back cover, them lock them with 4pcs CM4*23mm screws.( Screws are in the accessory bag, 1pcs buffer ) Gently have the monitor stand up and enjoy using it.
-
Page 8: Wall Mounting
WALL MOUNTING Open the packaging, gently take out the foam and monitor. Remove the upper foam, keep the monitor laying on nether foam. Take out 4pcs VESA Connector(25mm height, in the accessory bag), and lock them in back cover with straight screwdriver. Follow the directions with your mount, and install the monitor on the wall or bracket as you like. -
Page 9: Connectivity
CONNECTIVITY Power Cable Connect the included power cable to the power connector, and then plug the other end into an wall outlet. Power Adapter Earphones Plug in your earphones to receive audio signals from your monitor. If your earphones are connected to the monitor and audio devices are connec- ted to your computer at the same time, the audio devices will not produce sound. - Page 10 In order for the monitor to receive DP signals from the computer, use the DP cable to connect the monitor to the computer. OUTPUT DP Cable (lncluded)
-
Page 11: Basic Operation
BASIC OPERATION lnsert one end of the DP cable into your PC’s graphics card. A HDMI cable may also be used. A HDMI cables is not included. Connect the other end of the cable to the corresponding connector on your monitor. HDMI Connector DP Connector Connect the power cab le to your monitor then connect the other end to... -
Page 12: Operation
OPERATION The On-Screen Display (OSD) Menu may be used to adjust your monitor’s settings and appears on screen alter turning on the monitor and pressing the button. When using the monitor for the fi rst time, settings will automatically adjust to optimal settings according to your computer’s configuration and parts etc. Press any one of the buttons ( M, , , E, to activate the navigation window. -
Page 13: List Of Functions
LIST OF FUNCTIONS Main Menu Sub-Menu Options Description BRIGHTNESS 0~100 Adjust display brightness BRIGHTNESS 0~100 Adjust display contrast CONTRAST Standard, Set visual mode Game, RTS, FPS, Movie, Text Turn On DCR function Turn Off DCR function H. POSITION 0~100 Adiust horizontal position of the IMAGE picture of source. -
Page 14: Eco Modes And Gameplus Switching
Main Menu Sub-Menu Options Description RESET Auto adjust picture AUTO ADJUST. PICTURE Auto adjust picture color AUTO ADJUST. COLOR Main Menu Sub-Menu Options Description Reset monitor configurations RESET Main Menu Sub-Menu Options Description RESET Auto adjust picture AUTO ADJUST. PICTURE AUTRES Display the input signal RESET... -
Page 15: Specifications
SPECIFICATIONS D24IP165A Model 24" Screen Size Aspect Ratio 16:9 Backlight E-LED Brightness 250cd/m² Panel 1920x1080 Resolution 165Hz Refresh Rate Response Time GTG1ms Viewing Angle (H) / 3000:1 Contrast Ratio VESA Mounting 75x75 16.7M Colours AMD FreeSync Signal Inpt DP*1, HDMI1.4*2 DC 12V 3.0A Power... -
Page 16: Note
NOTES... - Page 17 TABLE DES MATIÈRES • Table des matières ..............17 • Composants ................18 • Présentation ................19 • Montage du support ..............20 • Montage mural ................. 22 • Connectivité ................23 • Fonctionnement de base ............. 25 • Voyant lumineux ..............25 •...
-
Page 18: Composants
COMPOSANTS User Guide 24 ” FreeSync Monitor (D24IP144A) A Moniteur F Connecteurs VESA (x4) B Pied de support G Adaptateur électrique C Base de support H Câble DP D Vis CM4*23mm (x2) I Guide de l’utilisateur E Vis KM4*12mm (x2) -
Page 19: Présentation
PRÉSENTATION Commandes du moniteur Bouton Menu : appuyez sur le bouton pour afficher le menu OSD ou accéder aux sous-menus. Bouton bas : appuyez sur le bouton pour déplacer le curseur vers le bas dans les menus. Bouton haut : appuyez sur le bouton pour déplacer le curseur vers le haut dans les menus. Bouton de sortie : appuyez sur le bouton pour sortir. -
Page 20: Montage Du Support
MONTAGE DU SUPPORT Maintenez la mousse en place sous le moniteur avant de fixer le support. Ouvrez l’emballage, retirez doucement la mousse et sortez le moniteur. Retirez la mousse du haut, laissez le moniteur posé sur la mousse du bas. Retirez la tige et la base, verrouillez-les avec 2 vis KM4 * 12 mm. (Les vis sont dans le sachet d’accessoires, tampon 1 pièce) - Page 21 Insérez la tige dans la rainure du panneau arrière, et verouillez-la avec 4 vis CM4 * 23 mm. (Les vis sont dans le sachet d’accessoires) Relevez doucement le moniteur en position verticale. Bonne utilisation !
-
Page 22: Montage Mural
MONTAGE MURAL Ouvrez l’emballage, retirez doucement la mousse et sortez le moniteur. Retirez la mousse du haut, laissez le moniteur posé sur la mousse du bas. É Sortez 4 connecteurs VESA (hauteur 25 mm, dans le sachet d’accessoires) et utilisez-les pour verrouiller le couvercle arrière, à l’aide d’un tournevis droit. -
Page 23: Connectivité
CONNECTIVITÉ Câble d’alimentation Connectez le câble d’alimentation fourni au connecteur d’alimentation, puis branchez l’autre extrémité dans une prise murale. Adaptateur secteur Écouteurs Branchez vos écouteurs pour transmettre les signaux audios de votre moniteur. Si vos écouteurs sont connectés au moniteur et que les périphé- riques audios sont connectés à... - Page 24 Pour que le moniteur reçoive les signaux DP de l’ordinateur, utilisez le câble DP pour connecter le moniteur à l’ordinateur. SORTIE DP PC Câble DP (Inclus)
-
Page 25: Fonctionnement De Base
FONCTIONNEMENT DE BASE Insérez une extrémité du câble DP dans la carte graphique de votre PC. Un câble HDMI peut également être utilisé. Aucun câble HDMI n’est inclus. Connectez l’autre extrémité du câble au connecteur correspondant de votre moniteur. Connecteur HDMI Connecteur DP Connectez le câble d’alimentation à... -
Page 26: Utilisation
UTILISATION Le menu d’affichage à l’écran (OSD) peut être utilisé pour régler les para- mètres de votre moniteur et apparaît à l’écran après avoir allumé le moniteur et appuyé sur le bouton M. Lorsque vous utilisez le moniteur pour la première fois, les paramètres se règlent automatiquement sur les paramètres optimaux en fonction de la configuration et des composants de votre ordinateur, etc. Appuyez sur l’un des boutons ( M, , E, pour activer la fenêtre de navigation. -
Page 27: Liste Des Fonctions
LISTE DES FONCTIONS Menu principal Sous-menu Options Description LUMINOSITÉ Luminosité 0~100 Réglage de la luminosité de l’écran Contraste 0~100 Réglage du contraste de l’affichage Standard, Jeu, RTS, Définition du mode visuel FPS, Film, Texte Active la fonction DCR Désactive la fonction DCR IMAGE Aspect Large, Auto, 4:3 Définition du format d’image TEMP. -
Page 28: Changement De Mode Eco Et Gameplus
Options Description Menu Principal Sous-menu RÉINITIALISER Ajustement automatique ADJUSTEMENT AUTO. IMAGE de l'image. Ajustement automatique de ADJUSTEMENT AUTO. COULEUR la couleur de l'image. Main Menu Sub-Menu Options Description Réinitialisation des configurations de moniteur. RÉINITIALISER RESET Auto adjust picture AUTO ADJUST. Main Menu Sub-Menu Options... -
Page 29: Caractéristiques
CARACTÉRISTIQUES D24IP165A Modèle 24" Taille d'écran Format d'image 16:9 Rétroéclairage E-LED Luminosité 250cd/m² Panneau 1920x1080 Résolution 165Hz Fréquence de rafraîchissement Temps de réponse GTG1ms (H) / Angle de vue 3000:1 Rapport de contraste Fixation VESA 75x75 16.7M Couleurs AMD FreeSync DP*1, HDMI1.4*2 Entrée de signal DC 12V... -
Page 30: Remarques
REMARQUES... - Page 31 Regulatory compliance information If at any time in the future you should need to dispose of this product please note that: Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice. (Waste Electrical and Electronic Equipment Directive) Si dans l’avenir vous deviez vous débarrasser de ce produit veuillez remarquer que : Les déchets électriques ne doivent pas être jetés avec les déchets ménagers.
- Page 32 United States and other countries. ©2020 Konix. Innelec Multimedia - Konix, 45 rue Delizy, 93692 Pantin Cedex, FRANCE. Les marques et logos Konix et Drakkar sont des marques de commerce d’Innelec Multimedia S.A. Toutes les autres marques de commerce appartiennent à...
