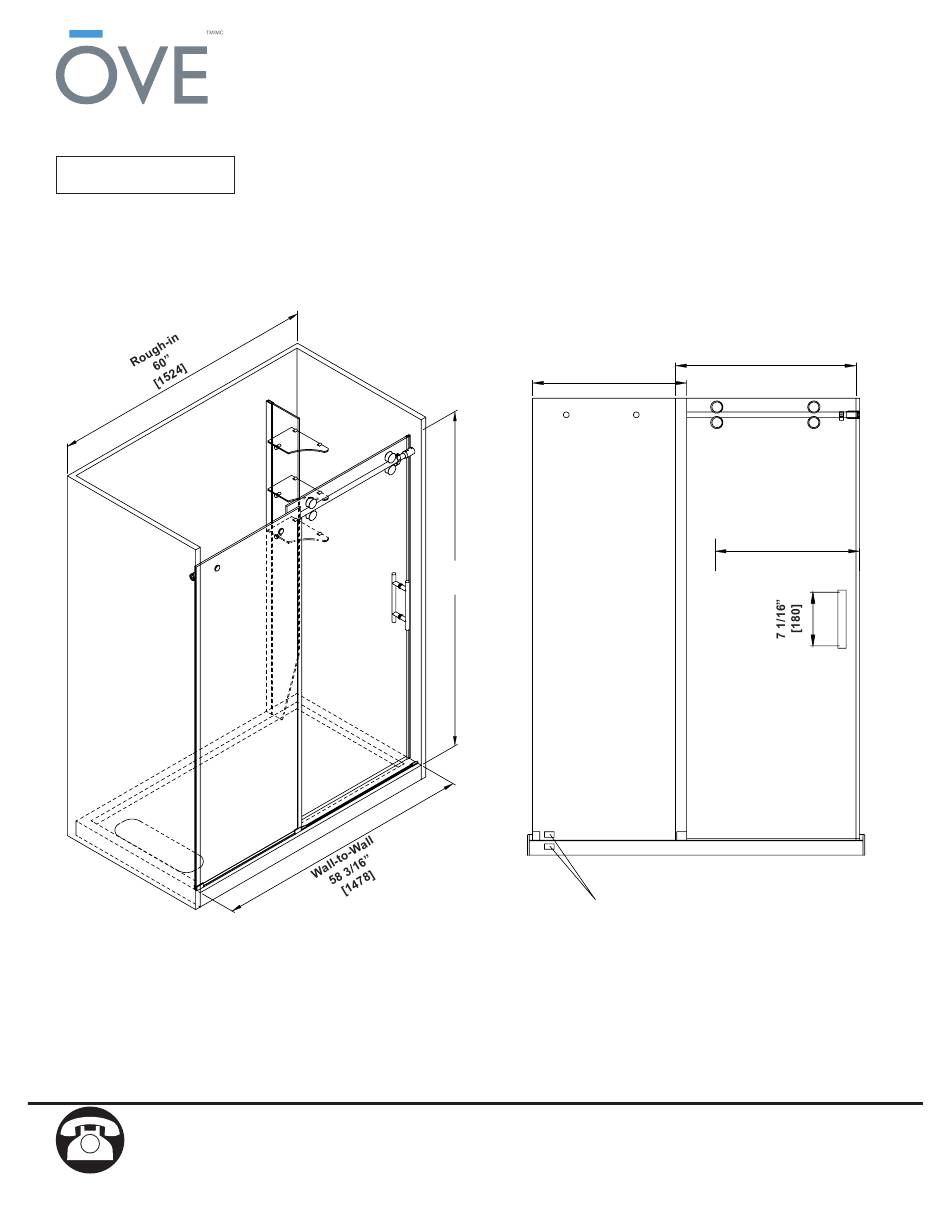

Measures: inch [millimeter]
Purchase date: _________________________
Before returning to your retailer, call our customer service department at
2016-04-06
78 3/4"
[2000]
Questions, problems, missing parts?
1-866-839-2888, 9 a.m. - 5 p.m., EST, Monday - Friday
27 1/2"
[699]
CSA Markings
Product Tracking Reference: ________________________
1
MADISON SD
32 5/8"
[829]
Opening
24 13/16"
[630]
2800 Etienne Lenoir, Laval
Québec H7R 0A3 Canada

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MADISON SD and is the answer not in the manual?

Questions and answers

Related Manuals for OVE MADISON SD

Summary of Contents for OVE MADISON SD

  • Page 1 MADISON SD Measures: inch [millimeter] 32 5/8” [829] 27 1/2” [699] Opening 24 13/16” [630] 78 3/4” [2000] CSA Markings Purchase date: _________________________ Product Tracking Reference: ________________________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-839-2888, 9 a.m.
  • Page 2 SAFETY INFORMATION CAUTION Please carefully read the following important safety information before handling or installing this shower. There is a risk of serious injury while handling this product. To minimize these risks, please note: • Always wear safety glasses and gloves while handling. • Always read and follow all the steps in the installation instructions.

  • Page 3: Table Of Contents

    TABLE OF CONTENT PACKAGE CONTENT............................5 HARDWARE CONTENT............................6 TOOLS REQUIRED..............................6 SHOWER REVERSIBILITY..........................7 WALL TO WALL MEASURES..........................7 BASE INSTALLATION GUIDELINES (OPTIONAL)....................8 FIXED PANEL INSTALLATION..........................9 SUPPORT BAR INSTALLATION........................10 DOOR PANEL INSTALLATION..........................12 CABINET INSTALLATION..........................14 HANDLE INSTALLATION & SEALING......................17 LIMITED PRODUCT WARRANTY........................18 CARE AND MAINTENANCE..........................18...
  • Page 4 PACKAGE CONTENT...

  • Page 5: Package Content

    PACKAGE CONTENT PART# DESCRIPTION CODE Wall track 99STR1018-WM Fixed panel 99SG20602-WM Support bar’s anchor 99SGC1007-WM Shower door stopper 99SDS0001-WM Support bar 99SGS1005-WM Fixed panel’s bracket 99SGC1008-WM Door roller 99SWE0003-WM Glass panel clamp 99SGC1010-WM Door panel 99SGD0602-WM Fixed panel’s bottom seal strip 99SRU0033 Glass panel’s vertical seal strip 99SRU0024...

  • Page 6: Hardware Content

    HARDWARE CONTENT Wall Anchor Wall Anchor Screw Screw Screw ø8x30mm ø6x30mm ST5x40mm ST5x25mm ST5x30mm Screw Screw ST4x30mm ST4x12mm Fitting TOOLS REQUIRED Drill with ceramic tile bits Pencil Screwdriver Level ø1/8” (3mm) & ø1/4” (6mm) & ø5/16” (8mm) Measuring Tape Silicone Rubber mallet Cutter Allen key...

  • Page 7: Shower Reversibility

    SHOWER REVERSIBILITY • This instruction is drawn up for an opening from right to left (see illustration A). • For an installation from left to right (see illustration B), use the same instructions, but switch around the panels: mirror effect. Install the shower head on the door’s side! This will reduce the risk of leaking.

  • Page 8: Base Installation Guidelines (Optional)

    BASE INSTALLATION GUIDELINES (OPTIONAL) Studs Tile wall Shower Base Drywall Cement Silicone Floor Shower Base Wood shim Flange Stud Drywall Silicone...

  • Page 9: Fixed Panel Installation

    FIXED PANEL INSTALLATION 1-2. Insert the fixed panel’s bottom seal strip (K) at the base of the fixed panel (C). Cut the surplus part with a cutter to size, about 1 9/16” (40mm) from the panel’s edge. 3. Place the glass panel clamp (I) and the sliding door guide (Q) on the base. Mark the positions of holes of the glass panel clamp (I) and sliding door guide (Q). 4.

  • Page 10: Support Bar Installation

    SUPPORT BAR INSTALLATION 1. Slide the 2 stoppers (E) and the 2 support bar’s anchors (D) onto the support bar (F). 2. Loosely mount the support bar (F) onto fixed panel (C) using the brackets (G) and level it. 3. Mark the outline of the 2 support bar’s anchors (D) on the wall. 4-5. Completely remove the support bar (F). 6.
  • Page 11 SUPPORT BAR INSTALLATION 1-3. Drill a hole on the center marks with a ø5/16” (8mm) drill bit and insert the wall anchors (AA) using a rubber mallet. Fix the center fitting on the support bar’s anchor (D) using the screws (CC). 4. Slide again the roller stoppers (E) and the support bar’s anchors (D) onto the support bar (F). Then fix the support bar to the wall. 5-6. Fix the fixed panel (C) onto the support bar (F) using the brackets (G). Secure the support bar (F) on their anchors using the provided hex screws.

  • Page 12: Door Panel Installation

    DOOR PANEL INSTALLATION 1. Install the 2 top door rollers (H) on the door panel (J). Adjust the level of the glass panel using the eccentric mechanism of the rollers. Use a ratchet to strongly tighten the blots. 2. Insert the door bottom seal strip (O) onto the door panel (J). 3-4.
  • Page 13 DOOR PANEL INSTALLATION 1-2. Install the 2 glass panel’s vertical seal strips (L).Cut the surplus part with a cutter. 3. Install the door’s vertical seal strip (N) on the closing end. 4. Using silicone, install the decorative track (S) in front of the door panel. Slide the decorative caps (R) onto the track.

  • Page 14: Cabinet Installation

    CABINET INSTALLATION 1. Level the track (B) and mark the track holes’ positions. 2. Remove the track and drill pilot holes in the marked locations with a ø5/16” (8mm) drill bit. 3. Insert the wall anchors (AA) using a rubber mallet until the wall anchors are flush with the wall. 4. Replace and secure the track (B) with screws (EE). Do not overtighten. ø5/16”...
  • Page 15 CABINET INSTALLATION 1. Insert the cabinet fixed panel (T) into the wall track (B). 2-3. Drill the cabinet fixed panel (T) with ø1/8” (3mm) in 3 places. Secure the wall track (B) using screws (GG), fittings (II) and caps (HH). ø1/8”...
  • Page 16 CABINET INSTALLATION 1. Install the shelf supports (V) onto the cabinet fixed panel (T) 2. Place the shelf supports (V1) and the glass shelves (U) to the shelf supports (V). 3. Mark the outline of the shelf supports (V1) on the wall. 4. Remove the supports and the glass shelves and drill pilot holes in the marked locations with a ø1/4” (6mm) drill bit.

  • Page 17: Handle Installation & Sealing

    HANDLE INSTALLATION & SEALING 1. Install the door handle (M) on both sides using Allen keys. 2. Ensure that the door closes tightly and opens smoothly, and that there is a tight connection between the side glass panels and the frame as well as the support bar. Apply a clear silicone water sealant around the outside perimeter of any fixed shower components (horizontally between bottom of fixed side glass panel and base, as well as vertically between the wall, glass frames, and any side glass panel).

  • Page 18: Limited Product Warranty

    Limited Warranty: OVE warrants to the original retail purchaser that within a reasonable time after notification from purchaser, OVE will repair or replace the Product, or any part or component of the covered Product, distributed by OVE which is proven to the satisfaction of OVE to be defective in workmanship or materials, and which has failed during normal use and within the warranty period. This Limited Warranty does not apply to Products that have been damaged, or which fail, as a result of causes other than manufacturing defects (such as but not limited to improper installation;...
  • Page 19 MADISON SD Mesures: pouces [millimètres] 32 5/8” [829] 27 1/2” [699] Ouverture 24 13/16” [630] 78 3/4” [2000] Marques CSA Date de l’achat: _______________________ Numéro de référence du produit: ______________________ Questions, problèmes ou pièces manquantes? Avant de retourner le produit à votre détaillant, contactez notre service à la clientèle au 1-866-839-2888, du lundi au vendredi de 9h00 à...
  • Page 20 INFORMATION SUR LA SÉCURITÉ AVERTISSEMENT Veuillez lire attentivement les importantes consignes de sécurité suivantes avant la manutention et l’installation de cette douche. La manipulation de ce produit présente un risque de blessure grave. Pour minimiser ces risques, veuillez prendre note de ce qui suit: • Toujours porter des lunettes et des gants de sécurité...
  • Page 21 TABLE DES MATIÈRES CONTENU DE L’EMBALLAGE ......................... 23 QUINCAILLERIE FOURNIE ..........................24 OUTILS REQUIS ............................... 24 CETTE DOUCHE EST RÉVERSIBLE ....................... 25 MESURES MUR À MUR............................ 25 GUIDE D’INSTALLATION DE LA BASE (OPTIONNEL) ................. 26 INSTALLATION DU PANNEAU FIXE ........................ 27 INSTALLATION DE LA BARRE DE SUPPORT ....................
  • Page 22 CONTENU DE L’EMBALLAGE...

  • Page 23: Contenu De L'emballage

    CONTENU DE L’EMBALLAGE DESCRIPTION CODE QUANTITÉ # DE PIÈCE Rail muraux 99STR1018-WM Panneau fixe 99SG20602-WM Ancrage pour barre de support 99SGC1007-WM Buttées pour roues 99SDS0001-WM Barre de support 99SGS1005-WM Raccord pour panneau fixe 99SGC1008-WM Roue de la porte 99SWE0003-WM Attache de soutien des panneau de verre 99SGC1010-WM Panneau de la porte 99SGD0602-WM...

  • Page 24: Quincaillerie Fournie

    QUINCAILLERIE FOURNIE Ancrage mural Ancrage mural ø8x30mm ø6x30mm ST5x40mm ST5x25mm ST5x30mm ST4x30mm ST4x12mm Capuchon Raccord OUTILS REQUIS Perceuse avec foret à ceramique Crayon Tournevis Niveau ø1/8” (3mm) & ø1/4” (6mm) & ø5/16” (8mm) Ruban à mesurer Silicone Maillet en caoutchouc Exacto Clé...

  • Page 25: Cette Douche Est Réversible

    CETTE DOUCHE EST RÉVERSIBLE • Utilisez ces instructions pour une ouverture de la porte de droite à gauche (illustration A). • Pour une installation de gauche à droite (illustration B), suivez ces mêmes instructions mais permutez l’emplacement des panneaux: effet miroir. Installez le pommeau de douche du côté...

  • Page 26: Guide D'installation De La Base (Optionnel)

    GUIDE D’INSTALLATION DE LA BASE (OPTIONNEL) Montant mural Mur de tuiles Base de douche Placoplâtre Ciment Silicone Plancher Base de douche Cale en bois Bride Montant mural Placoplâtre Silicone...

  • Page 27: Installation Du Panneau Fixe

    INSTALLATION DU PANNEAU FIXE 1-2. Insérez le joint d’étanchéité du panneau fixe (K) à la base du panneau fixe (C). Couper la partie en surplus à la grandeur adéquate (approx. 1 9/16” (40mm) du bord du panneau) avec un exacto. 3. Placez le attache de soutien des panneau de verre (I) et le guide de porte (Q) sur la base. Marquez la position des trous pour le attache de soutien des panneau de verre (I) et le guide de porte (Q).

  • Page 28: Installation De La Barre De Support

    INSTALLATION DE LA BARRE DE SUPPORT 1. Glissez les 2 buttées pour roues (E) et les 2 ancrages pour la barre de support (D) sur la barre de support (F). 2. Sans trop serrez, installez la barre de support (F) sur le panneau fixe (C) en utilisant les raccords pour panneau fixe (G) et mettre à niveau. 3. Marquez le contour des 2 ancrages (D) sur le mur. 4-5.
  • Page 29 INSTALLATION DE LA BARRE DE SUPPORT 1-3. Percez un trou à la marque du centre avec un foret ø5/16” (8mm). Insérez les ancrages (AA) avec un maillet. Fixez les ancrages (D) au mur avec les vis (CC). 4. Glissez à nouveau les buttées (E) et les ancrages (D) sur la barre de support (F). Montez la barre au mur. 5-6. Installer le panneau fixe (C) sur la barre de support (F) en utilisant les raccords (G). Fixez la barre de support (F) sur ses ancrages grâce aux vis fournies.

  • Page 30: Installation De La Porte

    INSTALLATION DE LA PORTE 1. Installez les 2 roues supérieurs de la porte (H) sur la porte (J). Ajustez le niveau du panneau de verre en utilisant le mécanisme des roulettes. Utilisez une clé à rochet afin de serrer les boulons fortement. 2. Insérez le joint d’étanchéité du bas de la porte (O) au bas de la porte (J). 3-4.
  • Page 31 INSTALLATION DE LA PORTE 1-2. Installer les 2 joints d’étanchéité verticaux (L). Couper la partie en surplus. 3. Installez le joint d’étanchéité de fermeture de la porte (N). 4. Installez le rail décoratif (S) à l’avant de la porte en utilisant du silicone. Glisser les embouts décoratifs (R) sur le rail.

  • Page 32: Installation De L'armoire À Tablettes

    INSTALLATION DE L’ARMOIRE À TABLETTES 1. Mettre le rail (B) à niveau et marquer l’emplacement des trous. 2. Retirez les rail et percez des trous guides aux endroits marqués avec un foret ø5/16” (8mm). 3. Insérez les ancrages muraux (AA) en utilisant un maillet en caoutchouc. 4.
  • Page 33 INSTALLATION DE L’ARMOIRE À TABLETTES 1. Insérez le panneau fixe de l’armoire (T) dans le rail muraux (B). 2-3. Percez à trois endroits le panneau fixe de l’armoire (T) avec un foret de ø1/8” (3mm). Fixez le rail mural (B) en utilisant les vis (GG), les raccords (II) et les capuchons (HH). ø1/8”...
  • Page 34 INSTALLATION DE L’ARMOIRE À TABLETTES 1. Installez les supports à tablette (V) dans le panneau fixe de l’armoire (T). 2. Placez à la tablette de verre (U) les supports à tablette (V & V1). 3. Marquez le contour des supports à tablette (V1) au mur. 4. Enlevez les supports et la tablette de verre et percez un trou guide avec un foret ø1/4” (6mm) aux endroits marqués précédemment.

  • Page 35: Installation De La Poignée Et Scellage

    INSTALLATION DE LA POIGNÉE ET SCELLAGE 1. Installer la poignée (M) en utilisant une clé Allen. 2. Assurez-vous que la porte se ferme hermétiquement et s’ouvre doucement, et que le châssis et la barre de support sont étroitement fixés aux panneaux de verre. Appliquez un scellant étanche à base de silicone sur le contour extérieur de toutes les composantes de la douche (horizontalement, entre la partie inférieure des panneaux de verres et la base, et verticalement entre le mur, le châssis et tous les panneaux de verre).

  • Page 36: Garantie Limitée Du Produit

    Garantie limitée: OVE garantit à l’acheteur original que dans un délai raisonnable après réception d’un avis de sa part, OVE réparera ou remplacera le produit, ou toute partie ou composante du produit visé, distribué par OVE, dont la défectuosité de matériel ou de fabrication est établie à la satisfaction d’OVE, et qui est survenue pendant l’utilisation normale et pendant la période couverte par la garantie.
