Related Manuals for RidgeGate AVAK MaxDuty Swivel Series
Summary of Contents for RidgeGate AVAK MaxDuty Swivel Series
- Page 1 Instruction Manual Mode d’emploi Manual de Instrucciones MaxDuty Swivel Series Heavy Duty Multifunctional Swivel Head Riveter Riveteuse Multifonctionnelle à Tête Pivotante Remachadora Multifuncional de Cabeza Giratoria...
- Page 2 MODEL GUIDE & CAPACITIES GUIDE DE MODÈLE & CAPACITÉS GUIA DE MODELOS Y CAPACIDADES Rivet Rivet Nut Rivet Stud Rivet Écrou à sertir Goujons à sertir Remache Tuerca Remachable Perno Remachable MaxDuty Swivel R 1/8”-1/4” Optional/ Optionnel/ Optional/ Optionnel / 101-MS200 3.2-6.4 Opcional...

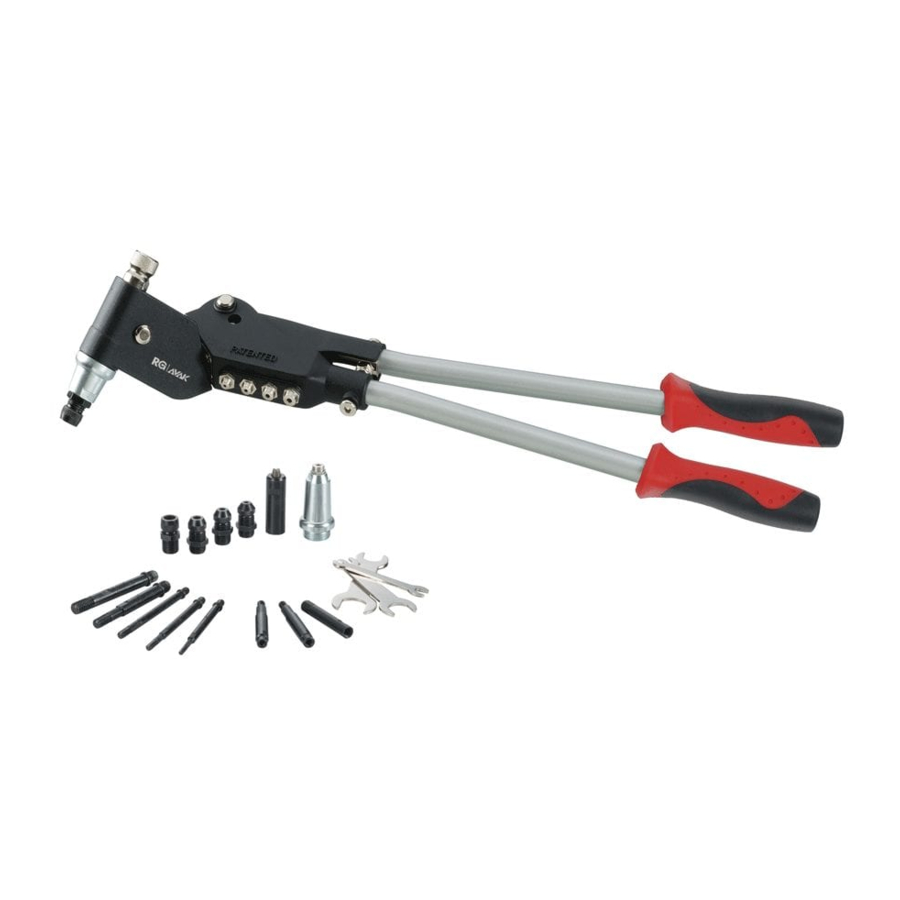

- Page 3 ACCESSORIES / ACCESSOIRES / ACCESORIOS ADD-ON KITS / ADD-ON KITS/ JUEGOS ADICIONALES STANDARD SIZE PART NO. Norme Taille Numéro de pièce Norma Tamaño No. de parte Rivet Function Kit 1/8”-1/4” Ensemble de fonction de rivet 10FK-031 3.2-6.4 Juego para Colocación de Remaches Rivet Nuts Function Kit M4-M10 10FK-032M...
-
Page 4: Safety Information
DESCRIPTION MaxDuty Swivel series multifunctional swivel head riveter is a highly versatile riveter. It is designed to fasten rivets, rivet nuts and rivet studs and the head could rotate 360 degrees for easy riveting in odd angle application. MaxDuty Swivel tools feature QuickSwitch with 3 steps dismount and 3 steps assembly for functional changes and the extended nose design allows it to reach into deep work piece. -
Page 5: Maintenance
Fastening Rivet Nuts or Rivet Studs: Figure 3: Rivet Nut Mandrel Figure 4: Rivet Stud Mandrel Figure 2: Installing accessories for fastening rivet nut or rivet stud Select correct mandrel for the size of rivet nuts or rivet studs to be used. -
Page 6: Troubleshooting Chart
WARRANTY TWO YEARS LIMITED WARRANTY RidgeGate Tools & Technologies Inc. makes every effort to ensure that our products meet high quality and durability standards and warrants to the original purchaser with a proof of purchase that eligible products are free from defects in material and workmanship for two years from the date of purchase. This warranty does not cover products or parts that are improperly used, abused or altered. -
Page 7: Consignes De Sécurité
DESCRIPTION La série riveteuse multifonctionnelle MaxDuty Swivel à tête pivotante est une riveteuse très polyvalente. Il est conçu pour fixer des rivets, des écrous à sertir et des goujons à sertir et la tête de la riveteuse peut tourner à 360 degrés pour un rivetage facile quel que soit l’angle. - Page 8 La Fixation des Écrous à Sertir et des Goujons à Sertir: Figure 3: Mandrin d’écrou à sertir Figure 4: Mandrin de Figure 2: Installation des accessoires pour les écrous / goujons à sertir goujon à sertir 1. Sélectionnez le mandrin approprié pour la taille d’écrou ou de goujon à sertir à utiliser. Veuillez voir Figure 3 et Figure 4 pour les exemples des mandrins des écrous à...
-
Page 9: Garantie
GARANTIE LIMITÉE DE DEUX ANS RidgeGate Tools & Technologies Inc. fait tous les efforts afin de s’assurer que nos produits répondent aux normes de qualité et de durabilité. Cette garantie limitée n'est valide que pour l'acheteur original avec la preuve d'achat dont les produits éligible sont contre tout défaut matériel ou vice de fabrication pendant deux ans à... -
Page 10: Informacion De Seguridad
DESCRIPCION La remachadora multifuncional serie MaxDuty Swivel es una herramienta versátil de cabeza giratoria. Está diseñada para colocar remaches, tuercas remachables y pernos remachables. Su cabeza puede girar a 360 grados para facilitar la colocación de remaches en ángulos irregulares. Las herramientas de la serie MaxDuty Swivel tienen función QuickSwitch para realizar cambios en su funcionamiento mediante un proceso de desensamblaje y ensamblaje de 3 pasos. -
Page 11: Mantenimiento
Colocación de Tuercas Remachables o Pernos Remachables: Figura 3: Mandril de Tuerca Remachable Figura 4: Mandril de Perno Remachable Figura 2: Instalación de accesorios para colocar tuercas/pernos remachables 1. Seleccione el mandril correcto dependiendo del tamaño de las tuercas remachables o los pernos remachables que serán utilizados. - Page 12 GARANTIA GARANTIA LIMITADA POR DOS AÑOS RidgeGate Tools & Technologies Inc. ha hecho todo lo posible por asegurar que sus productos cumplan con los más altos estándares de calidad y durabilidad. Por tal motivo, RidgeGate garantiza al comprador original que los productos elegibles estarán libres de defectos en el material y la mano de obra durante un periodo de dos...
- Page 13 Part List / Liste des pièces / Lista de Parte PART SIZE PART NO. Nosepiece 1/8” (3.2mm) 10N-011 Nosepiece 5/32” (4.0 mm) 10N-012 RIVET FUNCTION Nosepiece 3/16” (5.0 mm) 10N-013 Nosepiece 1/4" (6.4mm) 10N-014 Jaws 10mm 10J-002 Mandrel 10M-121M Mandrel 10M-122M METRIC ISO261...
- Page 14 WWW.RIDGEGATETOOLS.COM RidgeGate Tools & Technologies Inc. Address: #2 - 20279 97th Ave, Langley B.C., Canada V1M 4B9 Tel: 1-866-97-RIDGE (74343) (US/CAN) 1-604-888-7709 (Outside US/CAN) info@ridgegatetools.com 101-MS-Rev01.2017.EFS...
