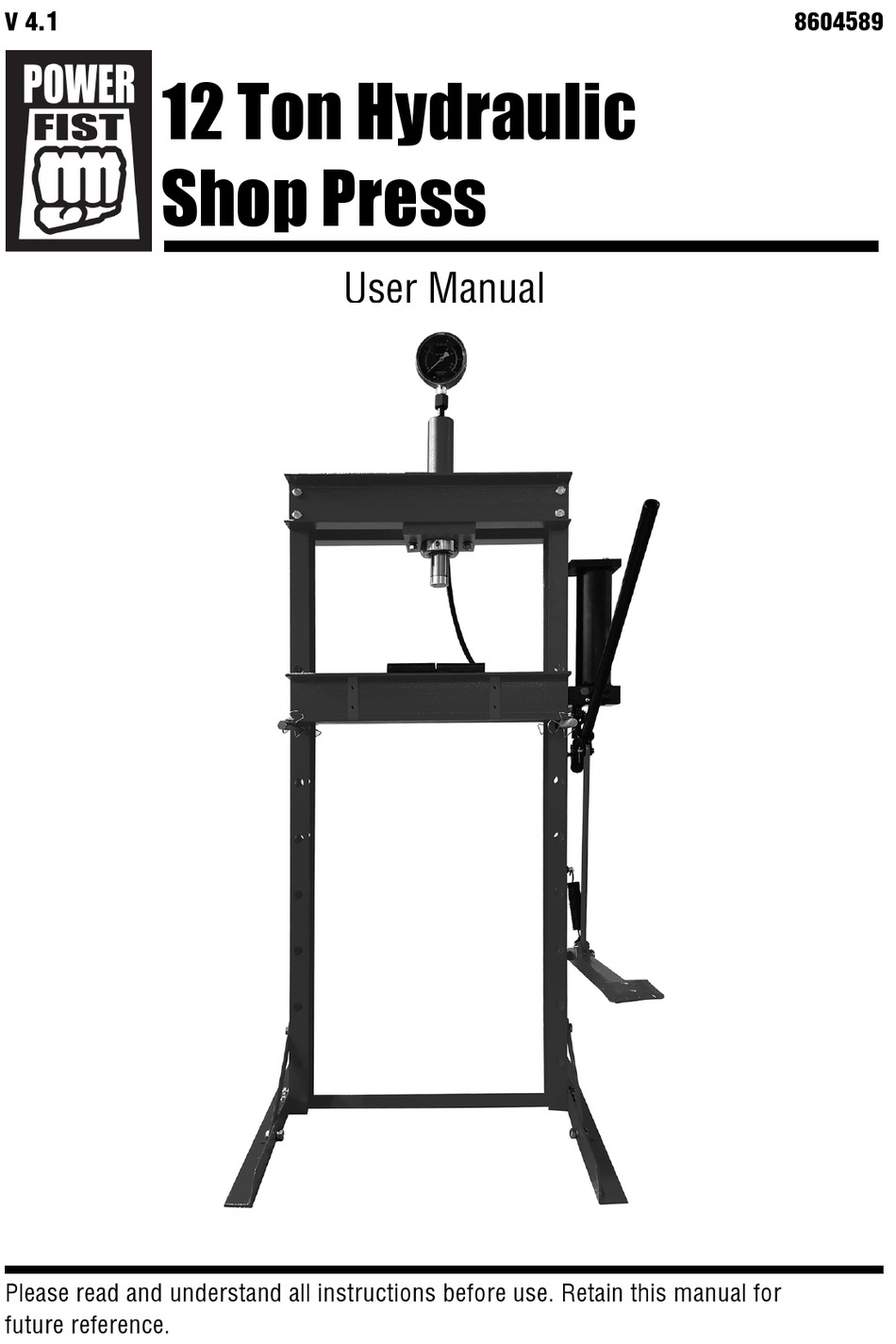

- Page 1 V 4.1 8604589 12 Ton Hydraulic Shop Press User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8604589 12 Ton Hydraulic Shop Press V 4.1 12 Ton Hydraulic Shop Press SPECIFICATIONS Continuous Force 12 tons (24,000 lb/10,886 kg) Working Range 3 to 36-1/8 in. Stroke 7 in. Bed Width 20-3/16 in. Height 65-1/8 in. Material Steel INTRODUCTION The 12 Ton Hydraulic Shop Press is designed for light industrial use or the do-it- yourself person. -
Page 3: Work Area
V 4.1 12 Ton Hydraulic Shop Press 8604589 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. -
Page 4: Personal Precautions
8604589 12 Ton Hydraulic Shop Press V 4.1 Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. -
Page 5: Hydraulic Safety
V 4.1 12 Ton Hydraulic Shop Press 8604589 Do not use the shop press to compress a spring or any other item that could disengage and cause a potential hazard. Never stand directly in front of a loaded press and never leave a loaded press unattended. -
Page 6: Assembly And Installation
8604589 12 Ton Hydraulic Shop Press V 4.1 Always check for leaks wearing a face shield and safety goggles. Wear rubberized gloves. Wear protective clothes. Do not use your hands to detect a hydraulic fluid leak. Use a large piece of wood, cardboard or paper and watch for discolouration. - Page 7 V 4.1 12 Ton Hydraulic Shop Press 8604589 Align the support (#38) bolt hole with the outer bolt hole on the base section. Secure with a washer (#9), lock washer (#36) and nut (#10). Secure the other end of the support to the left post with a washer (#9), lock washer (#36) and nut (#10).
-
Page 8: Operation
8604589 12 Ton Hydraulic Shop Press V 4.1 16. Position the bed frame so the beams are outside of the leg assemblies. Lower until the bed frame is resting on the pins. 17. Secure the pump assembly with bolts (#40) and washers (#9). The bolts are inserted through the post and into screw holes in the pump’s... -
Page 9: Care And Maintenance
V 4.1 12 Ton Hydraulic Shop Press 8604589 Test the shop press without a workpiece to ensure all parts work smoothly. Test again with a load. Gradually increase pressure and watch that the workload does not shift and there is no distortion or deflection of the ram, leakage from the pump assembly or shifting of the frame. -
Page 10: Bleeding The Hydraulic System
8604589 12 Ton Hydraulic Shop Press V 4.1 Maintain the tool’s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements. WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others. -
Page 11: Troubleshooting
V 4.1 12 Ton Hydraulic Shop Press 8604589 Restore the oil filler screw. Close the release valve by turning clockwise. Test the ram several times for proper operation before putting it into use. Do not use the ram if it still does not appear to be working properly. Have a qualified service technician service or repair the hydraulic system. - Page 12 8604589 12 Ton Hydraulic Shop Press V 4.1 Problem(s) Possible Cause(s) Suggested Solution(s) No oil flow 1. Cylinder doesn’t 1. Check oil level. Fill as required. move. 2. Loosen fitting to bleed line. 2. Air lock in the lines 3. Check pressure gauge. Replace if 3.
-
Page 13: Parts Breakdown
V 4.1 12 Ton Hydraulic Shop Press 8604589 PARTS BREAKDOWN Visit www.princessauto.com for more information... -
Page 14: Parts List
8604589 12 Ton Hydraulic Shop Press V 4.1 PARTS LIST DESCRIPTION Lower Cross Member Pressure Gauge Nylon Ring Hydraulic Hose Upper Crossbeam Serrated Saddle Spring Clips Bolt Foot Pedal Upper Plate Pump Upper Round Nut Coupler Under Plate Release Valve Ø10 Washer... - Page 15 V 4.1 12 Ton Hydraulic Shop Press 8604589 PARTS LIST - RAM DESCRIPTION Spring Screw Screw M6x6 Nylon Ring Sealing Ring Gauge Coupler Ring Gauge Connection Nut Bushing O-ring Connection Nut Coupler Screw M6 x 10 O-ring Sealing Washer Dust Cap...
- Page 16 V4,1 8604589 Presse d'atelier hydraulique, 12 tonnes Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 17: Spécifications
8604589 Presse d'atelier hydraulique, 12 tonnes V4,1 PRESSE D'ATELIER HYDRAULIQUE, 12 TONNES SPÉCIFICATIONS Force continue 12 tonnes (24 000 lb/10 886 kg) Plage de travail 3 à 36 1/8 po Course 7 po Largeur de plate-forme 20 3/16 po Hauteur hors tout 65 1/8 po Matériau... -
Page 18: Aire De Travail
V4,1 Presse d'atelier hydraulique, 12 tonnes 8604589 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. ATTENTION ! Cet avis indique une situation possiblement dangereuse qui peut entraîner des blessures mineures ou modérées si on ne... -
Page 19: Précautions Personnelles
8604589 Presse d'atelier hydraulique, 12 tonnes V4,1 Ne portez pas de gants lorsque vous utilisez un outil dans lequel le tissu pourrait demeurer coincé, entraînant ainsi la main. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil. - Page 20 V4,1 Presse d'atelier hydraulique, 12 tonnes 8604589 Vérifiez la presse avant chaque usage. N'utilisez pas la presse si un composant est tordu, cassé, fissuré ou s'il présente une fuite ou toute autre détérioration. N'utilisez pas la presse non plus après une charge d'impact tant qu'elle n'a pas été...
- Page 21 8604589 Presse d'atelier hydraulique, 12 tonnes V4,1 peau. Vous ressentirez ensuite une douleur pulsatile et un engourdissement des tissus. Apportez la fiche de données de sécurité du liquide hydraulique lorsque vous vous rendez à l'installation médicale. Ne touchez pas et ne manipulez pas les tuyaux hydrauliques ou les composants sous pression.
-
Page 22: Assemblage Et Installation
V4,1 Presse d'atelier hydraulique, 12 tonnes 8604589 liquide hydraulique dans une boîte de sécurité en métal approuvée munie d'un couvercle à ressort et d'un dispositif de mise à l'air libre capable de contenir un incendie. 10. N'exposez le liquide à aucune source d'allumage. Le liquide hydraulique présente un point d'inflammabilité... - Page 23 8604589 Presse d'atelier hydraulique, 12 tonnes V4,1 Placez la traverse supérieure (n° 25) de manière à aligner les trous de boulon avec ceux qui sont situés au sommet des montants gauche et droit. Insérez un boulon (n° 12) dans chaque trou de boulon de sorte qu'ils dépassent à...
-
Page 24: Avant La Première Utilisation
V4,1 Presse d'atelier hydraulique, 12 tonnes 8604589 17. Fixez l'ensemble de pompe au moyen de boulons (n° 40) et de rondelles (n° 9). Les boulons sont insérés à travers le montant et dans les trous de vis situés dans le cadre de montage de la pompe. - Page 25 8604589 Presse d'atelier hydraulique, 12 tonnes V4,1 Purgez l’air du système hydraulique. Voyez Purge du système hydraulique dans la section Entretien. Vérifiez le fonctionnement de la presse d'atelier sans installer de pièce à travailler pour vous assurer que tous les composants fonctionnent sans à- coup.
-
Page 26: Soin Et Entretien
V4,1 Presse d'atelier hydraulique, 12 tonnes 8604589 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. - Page 27 8604589 Presse d'atelier hydraulique, 12 tonnes V4,1 Vérifiez le niveau d’huile du vérin et ajoutez-en au besoin. Rangez toujours votre actionneur hydraulique dans la position fermé. Ainsi, vous aiderez à prévenir l’apparition de corrosion à des endroits critiques. N’utilisez pas de liquide pour freins ou pour transmission, ni d’huile à...
-
Page 28: Mise Au Rebut
V4,1 Presse d'atelier hydraulique, 12 tonnes 8604589 ENTREPOSAGE Lorsqu'elle n'est pas utilisée, entreposez la presse dans un lieu sec avec le vérin et le piston complètement rétractés. MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. - Page 29 8604589 Presse d'atelier hydraulique, 12 tonnes V4,1 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Huile sur la 1. Fuite d’huile du 1. Remplacez les joints selon les besoins. presse. cylindre. 2. Serrez ou ajoutez du produit d’étanchéité 2. Fuite d’huile du selon les besoins.
- Page 30 V4,1 Presse d'atelier hydraulique, 12 tonnes 8604589 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
-
Page 31: Liste Des Pièces
8604589 Presse d'atelier hydraulique, 12 tonnes V4,1 LISTE DES PIÈCES DESCRIPTION QTÉ Traverse inférieure Goupille Manomètre Anneau en nylon Tuyau hydraulique Vérin Traverse supérieure Douille crénelée Agrafes à ressort Pédale Boulon Pompe Plaque supérieure Raccord Écrou rond supérieur Plaque du dessous Valve de purge Rondelle Ø10... - Page 32 V4,1 Presse d'atelier hydraulique, 12 tonnes 8604589 LISTE DES PIÈCES - VÉRIN Ressort DESCRIPTION QTÉ Écrou Vis M6 x 6 Anneau en nylon Anneau de scellement Coupleur de manomètre Anneau Écrou de connexion de manomètre Bague Goupille Joint torique Écrou de connexion Vérin...
