Summary of Contents for COOLRIDE SPC-5

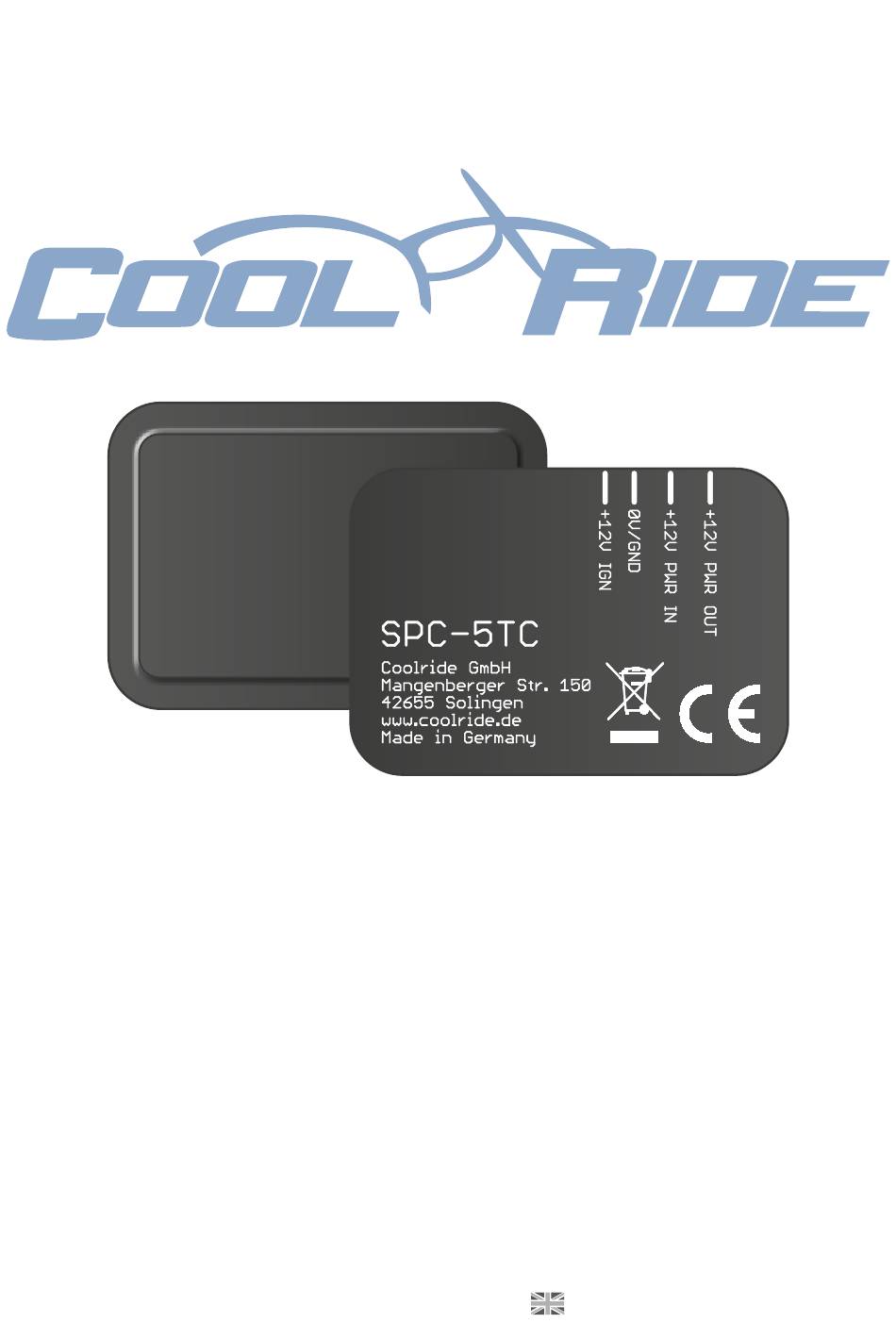

- Page 1 Leistungssteller SPC-5 / SPC5-TC Montage- und Betriebsanleitung English version: see page 13...
- Page 2 COOLRIDE GmbH Mangenberger Str. 150 42655 Solingen Germany Der elektronische Leistungssteller SPC-5(TC) ist elektrisches Motorrad- Tel.: +49 212 / 235 70 69 zubehör. Er dient zum Verstellen der Wärmeleistung von Griffheizungs- Fax: +49 212 / 68 11 06 94 systemen, Heizgriffen, beheizter Motorradkleidung, Sitzheizungen und info@coolride.de...
-
Page 3: Technische Daten
TECHNISCHE DATEN Betriebsspannung: 10 – 15V DC (Gleichspannung) Belastbarkeit: 6A entspricht 72W bei 12V Funktionsprinzip: Pulsweitenmodulation Betriebstemperatur: -40°C – 65°C Abmessungen: 37 x 26 x 5 mm FUNKTIONSMERKMALE Wasser- und Staubschutz: vergossen, IP67 Steuerstromaufnahme: < 1 mA • Leistungskontrolle in 5 Stufen + Aus LIEFERUMFANG Integriertes elektronisches Lastrelais erlaubt Betrieb an •... -
Page 4: Elektrischer Anschluss
Stecken Sie den Japanstecker des roten Eingangkabels (+12V PWR IN) in die Ja- panbuchse des Sicherungsmoduls. Abschließend werden die Zuleitungen des SPC-5(TC) angeschlossen: Die schwarze Ader mit M6-Ringkabelöse an den Minuspol der Batterie oder den Fahrzeugrahmen, die M6-Ringkabelöse am roten Kabel des Sicherungsmoduls an den Pluspol der Batterie. -
Page 5: Bedienung
Vermeiden Sie den direkten Kontakt der Metallhülse mit Metallteilen, da der Fühler ansonsten zu träge reagiert. BEDIENUNG Der Leistungssteller SPC-5(TC) verfügt über eine Autostartfunktion. Dies be- deutet, dass durch Einschalten der Zündung der Leistungssteller aktiviert wird, sofern bei der letzten Fahrt eine Leistungsstufe zwischen 1 und 5 abge- speichert wurde. - Page 6 Batterie angeschlossen ist, auf Beschädigungen. Sicherungsmodule als auch Ver- “wissen”, wie empfindlich Sie gegenüber Kälte sind oder wie dick Ihre Hand- längerungen für das +12V-Eingangskabel sind bei Coolride erhältlich. Sollte das fest schuhe sind. Aber Sie kompensiert Temperaturschwankungen während der angeschlossene +12V Eingangskabel beschädigt sein, so schicken Sie das Gerät zur...
-
Page 7: Garantie
PFLEGE Die Elektronikbox selbst ist wartungsfrei. Die Steckverbindungen der Anschlusskabel sollten im Rahmen der jährlichen Inspektion auf Korrosion und korrekten Sitz kontrolliert werden. Der Lenkertaster ist weitgehend wartungsfrei. Reinigen Sie ihn bei Bedarf mit einem feuchten, fusselfreien Tuch. Sollte die Freigängigkeit des Tasters durch eingedrungenen Schmutz beeinträchtigt sein, so können Sie ihn mit klarem Was- ser ausspülen. - Page 8 Smart Power Controller SPC-5 / SPC5-TC Manual...
-
Page 9: Field Of Application
42655 Solingen Germany Phone: +49 212 / 235 70 69 The Smart Power Controller SPC-5 / SPC-5TC is electric motorcycle accessory. Fax: +49 212 / 68 11 06 94 It is used to adjust the heat output of grip heating systems, heated grips, info@coolride.de... -
Page 10: Technical Data
TECHNICAL DATA Operating voltage: 10 – 15V DC Load capacity: 6A corresponding to 72W @ 12V Principle of operation: pulse width modulation Operating temperature: -40°C – 65°C / -40°F – 150°F Measurements: 37 x 26 x 5 mm TECHNICAL FEATURES Water / dust protection: partially encapsulated, IP67 Control current consumption: <... -
Page 11: Electrical Connection
Connect the male terminal of the red input cable (+ 12V PWR IN) with the fema- le terminal of the fuse module. Finally, the supply wires of the SPC-5 (TC) are connected: The black wire with M6 ring cable eyelet to the negative pole of the battery or to the vehicle frame, the M6 ring cable eyelet of the red wire fuse module to the positive pole of the battery. -
Page 12: Operation
OPERATION The power controller SPC-5 (TC) has an AutoStart function. This means that the power controller is activated when the ignition is turned on, pro- vided that a power level between 1 and 5 was saved during the last trip. - Page 13 Fuse modules as well as extensions for the + 12V input cable sensitive you are to the cold or how thick your gloves are. But it com- are available from Coolride. If the permanently connected + 12V input cable pensates for temperature fluctuations while driving and thus reduces the is damaged, send the device in for repair.
-
Page 14: Warranty
Cutting off or replacing the original connectors or terminals will void the war- ranty. Warranty conditions apply as available at www.coolride.de/warranty DISPOSAL If you need to dispose of this equipment one day, please note that no electronic device may be put into household waste.
