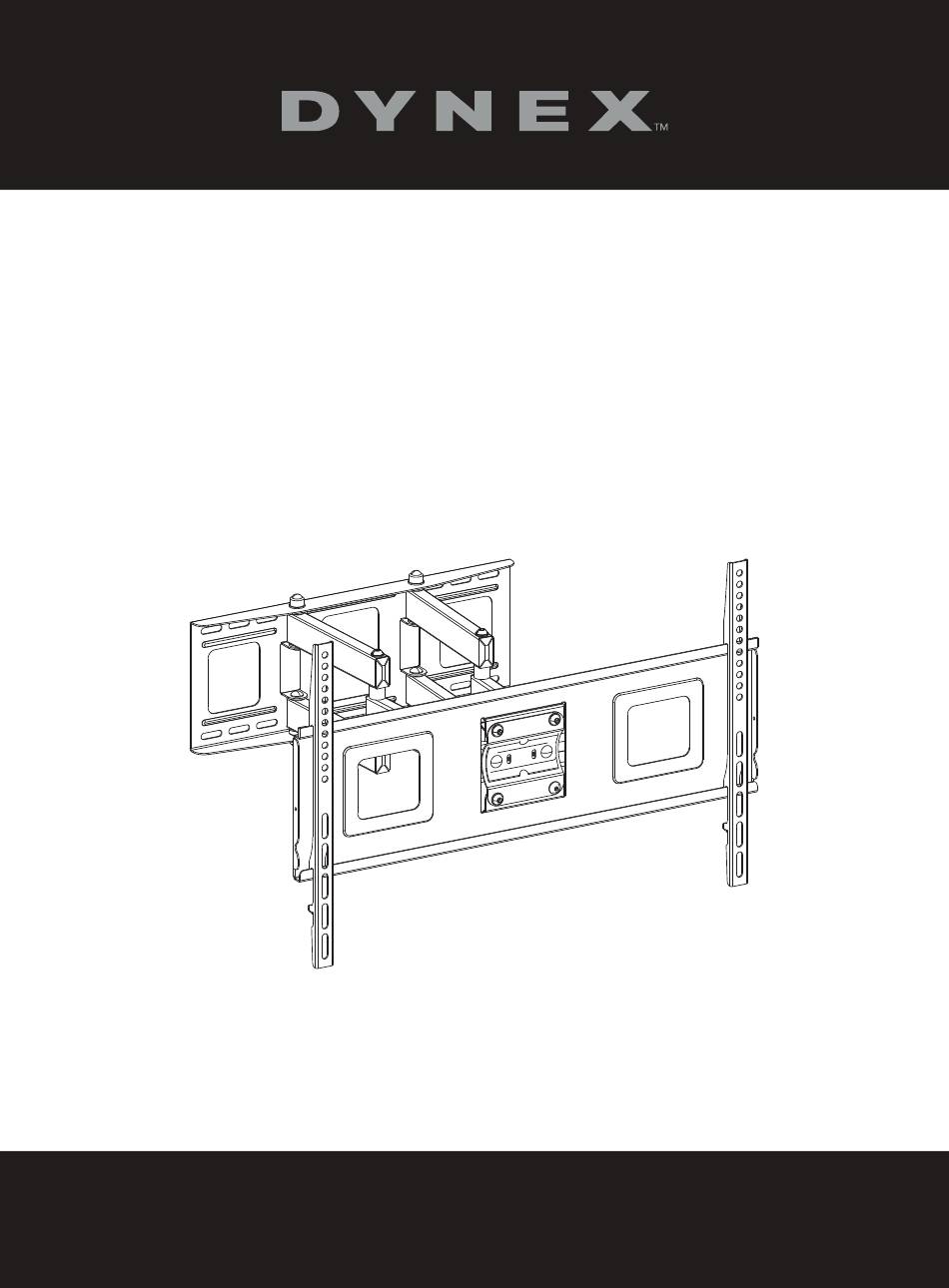

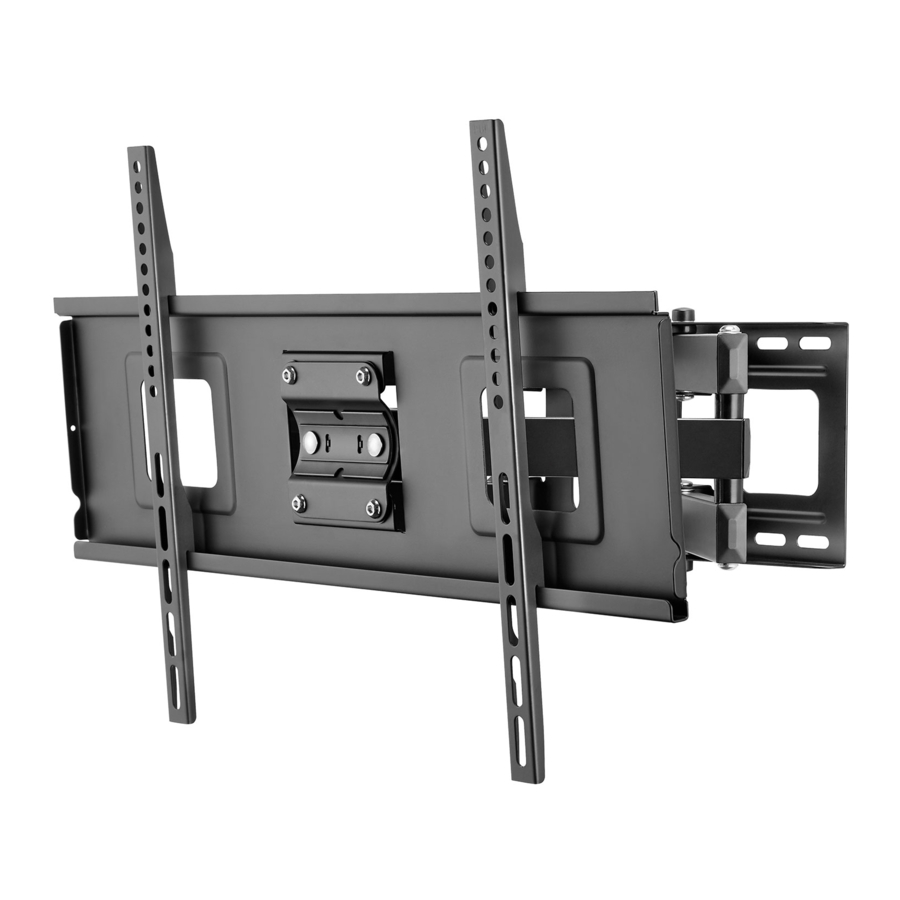

Full Motion Mount for TVs 47" - 84"
Support de montage articulé pour
téléviseurs de 47 à 84 po
DX-HTVMM1703-C
INSTALLATION GUIDE/GUIDE D'INSTALLATION
Before using your new product, please read these instructions to prevent any damage.
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
Advertisement
Table of Contents
Related Manuals for Best Buy Dynex DX-HTVMM1703-C
Summary of Contents for Best Buy Dynex DX-HTVMM1703-C
- Page 1 Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po DX-HTVMM1703-C INSTALLATION GUIDE/GUIDE D’INSTALLATION Before using your new product, please read these instructions to prevent any damage. Avant l’utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
-
Page 2: Table Of Contents
Contents ENGLISH ..................3 IMPORTANT SAFETY INSTRUCTIONS . -
Page 3: English
DX-HTVMM1703-C ENGLISH IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS CAUTION: Do not use this product for any purpose not explicitly specified by Dynex. • Improper installation may cause property damage or personal injury. If you do not understand these directions, or have doubts about the safety of the installation, contact Customer Service or call a qualified contractor. -
Page 4: Dimensions
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po Dimensions Tools needed You need the following tools to assemble your new TV wall mount: Edge-to-edge Measuring stud finder tape Pencil Phillips Drill screwdriver... -
Page 5: Package Contents
DX-HTVMM1703-C Package contents Parts Make sure that you have all the parts and hardware necessary to assemble your new TV wall mount: Wall Plate Template (1) TV Brackets (2) Wall Mount (1) TV Hardware Bag LABEL HARDWARE QTY. LABEL HARDWARE QTY. -
Page 6: Installation Instructions
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po Installation instructions STEP 1 - Determine whether your TV has a flat back or an irregular or obstructed back 1 Carefully place your TV screen face-down on a cushioned, clean surface to protect the screen from damages and scratches. -
Page 7: Step 2 - Select Screws, Washers, And Spacers
DX-HTVMM1703-C STEP 2 - Select screws, washers, and spacers 1 Select the hardware for your TV (screws, washers, and spacers). A limited number of TVs come with mounting hardware included. (If there are screws that came with your TV, they are almost always in the holes on the back of your TV.) If you don't know the correct length of the mounting screws your TV requires, test various sizes by hand-threading the screws. -
Page 8: Step 3 - Option 1: Attach The Mounting Hardware To A Tv With A Flat Back
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po STEP 3 - Option 1: Attach the mounting hardware to a TV with a flat back You’ll need Screws Washers A1 (4) A3 (4) Phillips screwdriver A12 (4) -
Page 9: Step 3 - Option 2: Attach The Mounting Hardware To A Tv With An Irregular Or Obstructed Back
DX-HTVMM1703-C STEP 3 - Option 2: Attach the mounting hardware to a TV with an irregular or obstructed back You’ll need Screws Washers A4 (4) A2 (4) Magnetic removable A12 (4) A13 (4) bubble level Spacers A7 (4) A6 (4) TV brackets (2) A11 (4) Phillips screwdriver... -
Page 10: Step 4 - Determine The Wall-Mount Location
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po STEP 4 - Determine the wall-mount location You’ll need Measuring tape Pencil Notes: • For more detailed information on determining where to drill your holes, visit our online height-finder at: http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder •... -
Page 11: Step 5 - Option 1: Install On A Wood Stud* Wall
DX-HTVMM1703-C STEP 5 - Option 1: Install on a wood stud* wall You’ll need 3/16 in. wood Wall plate template B1 (4) drill bit Edge-to edge Drill stud finder Wall mount Magnetic removable bubble B3 (4) level Tape Socket wrench Any drywall covering the wall must not exceed 5/8 in. - Page 12 Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po 4 Align the wall plate on the wall mount with the pilot holes, insert the lag bolts (B1) through the lag bolt washers (B3), then through the holes in the wall plate.
-
Page 13: Step 5 - Option 2: Install On A Solid Concrete Or Concrete Block Wall
DX-HTVMM1703-C STEP 5 - Option 2: Install on a solid concrete or concrete block wall You’ll need 3/8 in. masonry drill B1 (4) B2 (4) Wall plate template Magnetic removable Socket wrench Drill bubble level Wall mount B3 (4) Edge-to edge Tape stud finder Hammer... - Page 14 Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po 3 Insert the concrete wall anchors (B2) into the pilot holes and use a hammer to make sure that the anchors are flush with the concrete surface.
-
Page 15: Step 6 - Secure Your Tv To The Wall Plate
DX-HTVMM1703-C STEP 6 - Secure your TV to the wall plate You’ll need Phillips screwdriver 1 Holding your TV with the top of the screen tilted toward the wall, slide the upper edges of the right and left TV brackets into the notches on the upper lip of your TV wall plate. -
Page 16: Step 7 - Manage Cables
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po STEP 7 - Manage cables You’ll need Cable holder (3) • Thread cables for attached devices along the mounting arm, then snap the cable holders over the cables to hold them in place. -
Page 17: Step 8 - Adjust The Mount Arm And Tilt Angles
DX-HTVMM1703-C STEP 8 - Adjust the mount arm and tilt angles You’ll need Allen wrench 1 To adjust the arms’ tension (to make the arm easier or harder to move), loosen or tighten the tension screws with an Allen wrench. 2 To rotate your TV left or right, hold the sides of your TV, then push one side while pulling the other side. -
Page 18: One-Year Limited Warranty
Where is the warranty valid? This warranty is valid only in the United States and Canada at Best Buy branded retail stores or websites to the original purchaser of the product in the country where the original purchase was made. -
Page 19: French
DX-HTVMM1703-C FRENCH INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONSERVER CES INSTRUCTIONS ATTENTION : Ne pas utiliser ce produit pour un usage qui ne soit explicitement spécifié par Dynex. • Une installation inappropriée peut être source de dégâts matériels ou de blessures. Si ces instructions ne sont pas comprises ou en cas de doutes sur la sécurité... -
Page 20: Dimensions
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po Dimensions Outils nécessaires Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour téléviseur : Détecteur de Mètre à... -
Page 21: Contenu De L'emballage
DX-HTVMM1703-C Contenu de l'emballage Pièces Vérifier d’avoir toutes les pièces nécessaires pour assembler ce support mural neuf pour téléviseur : Gabarit de la plaque murale (1) Supports pour téléviseur (2) Support de montage mural (1) Sachet de visserie pour le téléviseur ÉTIQUETTE FIXATIONS QTÉ... -
Page 22: Instructions D'installation
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po Instructions d’installation ÉTAPE 1 - Déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué 1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures et des dégâts matériels. -
Page 23: Étape 2 - Sélectionner Les Vis, Les Rondelles Et Les Entretoises
DX-HTVMM1703-C ÉTAPE 2 - Sélectionner les vis, les rondelles et les entretoises 1 Sélectionner la visserie nécessaire pour le téléviseur (vis, rondelles et entretoises). Un nombre limité de téléviseurs sont fournis avec le matériel de montage inclus. (Si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les orifices au dos du téléviseur). -
Page 24: Étape 3 - Option 1 : Fixation Du Matériel De Montage Pour Les Téléviseurs À Dos Plat
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po ÉTAPE 3 - Option 1 : Fixation du matériel de montage pour les téléviseurs à dos plat Sont également nécessaires Rondelles A1 (4) A3 (4) Tournevis cruciforme... -
Page 25: Étape 3 - Option 2 : Instructions De Montage Pour Un Téléviseur À Dos De Forme Irrégulière Ou Obstrué
DX-HTVMM1703-C ÉTAPE 3 - Option 2 : Instructions de montage pour un téléviseur à dos de forme irrégulière ou obstrué Sont également nécessaires Rondelles A2 (4) A4 (4) Niveau à bulle A12 (4) A13 (4) magnétique amovible Entretoises A7 (4) A6 (4) Supports pour téléviseur (2) -
Page 26: Étape 4 - Déterminer L'emplacement Du Montage Mural
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po ÉTAPE 4 - Déterminer l’emplacement du montage mural Sont également nécessaires Mètre à ruban Crayon Remarques : • Pour de plus amples informations sur comment déterminer où percer les orifices, consulter notre height-finder (Détecteur de hauteur) en ligne sur le site : http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder •... -
Page 27: Étape 5 - Option 1 : Installation Sur Un Mur À Montants En Bois
DX-HTVMM1703-C ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois* Sont également nécessaires Mèche à bois de Gabarit de la plaque murale B1 (4) 3/16 po Détecteur de Perceuse montants bord à bord Support de montage mural Niveau à... - Page 28 Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po 4 Aligner la plaque murale avec les orifices pré-percés du support de montage mural, insérer les tire-fonds (B1) dans les rondelles pour tire-fonds (B3) et dans les orifices de la plaque murale. Vérifier que la plaque murale est de niveau Ne serrer les tire-fonds que jusqu’à...
-
Page 29: Étape 5 - Option 2 : Montage Sur Un Mur En Béton Ou En Blocs De Béton
DX-HTVMM1703-C ÉTAPE 5 - Option 2 : Montage sur un mur en béton ou en blocs de béton Sont également nécessaires Mèche à béton de 3/8 po B1 (4) B2 (4) Gabarit de la plaque murale Niveau à bulle Clé à douille Perceuse magnétique amovible... - Page 30 Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po 3 Insérer les chevilles murales à béton (B2) dans les orifices pré-percés et utiliser le marteau pour être sûr que les chevilles sont au ras de la surface en béton.
-
Page 31: Étape 6 - Fixation Du Téléviseur À La Plaque Murale
DX-HTVMM1703-C ÉTAPE 6 - Fixation du téléviseur à la plaque murale Sont également nécessaires Tournevis cruciforme 1 Tout en maintenant le téléviseur avec la partie supérieure de l'écran inclinée vers le mur, glisser les bords supérieurs des supports pour téléviseur droit et gauche dans les encoches de la bordure supérieure de la plaque murale pour téléviseur. -
Page 32: Étape 7 - Organisation Des Câbles
Full Motion Mount for TVs 47" - 84" Support de montage articulé pour téléviseurs de 47 à 84 po ÉTAPE 7 – Organisation des câbles Sont également nécessaires Support de câble (3) • Faire passer les câbles pour les périphériques connectés le long du bras de montage, puis enclencher les supports de câble par-dessus les câbles pour les maintenir dans leur emplacement. -
Page 33: Étape 8 - Réglage Du Bras De Montage Et De L'angle D'inclinaison
DX-HTVMM1703-C ÉTAPE 8 – Réglage du bras de montage et de l'angle d'inclinaison Sont également nécessaires Clé hexagonale 1 Pour régler la tension du bras (pour que le bras soit plus facile ou plus dur à bouger), desserrer la vis de tension à l'aide de la clé... -
Page 34: Garantie Limitée D'un An
à l’origine, pour une période d’un (1) an à partir de la date d’achat du Produit (« Période de garantie »). Cette garantie ne s’applique que si le produit a été acheté aux États-Unis ou au Canada auprès d’un détaillant de la marque Best Buy ou sur les sites www.bestbuy.com... - Page 35 For product inquiries, please contact us with the information below: 1-800-305-2204 www.dynexproducts.com DYNEX is a trademark of Best Buy and its affiliated companies. Distributed by Best Buy Purchasing, LLC 7601 Penn Ave South, Richfield, MN 55423 U.S.A. ©2020 Best Buy. All rights reserved.
