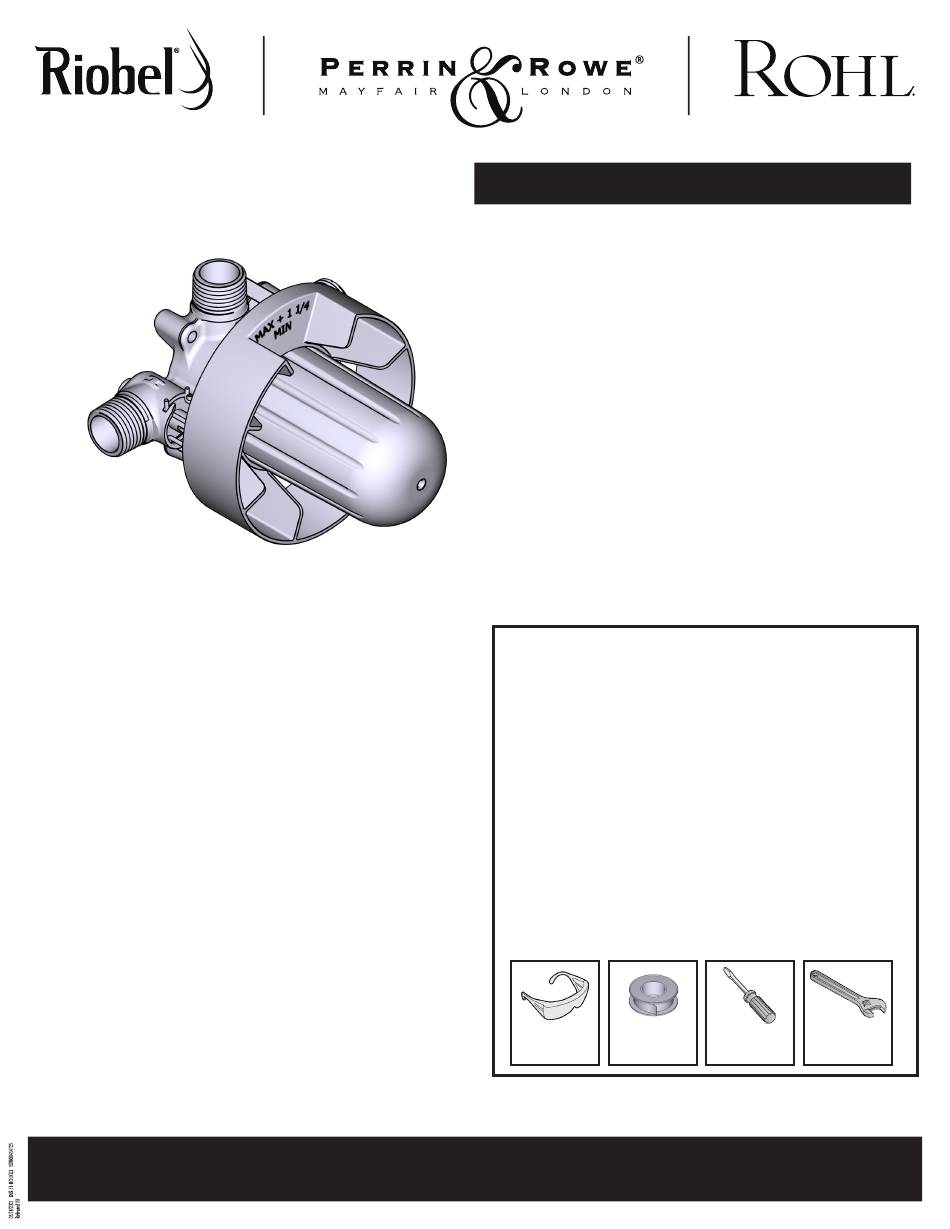

INS-51-ROUGH-REV00
M I E M B R O D I S T I N T I V O D E L A F A M I L I A H O U S E O F R O H L
A D I S T I N C T I V E M E M B E R O F T H E H O U S E O F R O H L
U N M E M B R E D I S T I N C T I F D E H O U S E O F R O H L
I N S T R U C T I O N M A N U A L
M A N U E L D ' I N S T R U C T I O N S
M A N U A L D E I N S T R U C C I O N E S
R51 Type P (Pressure Balance) Rough
R51, Brut de valve Type P (pression équilibrée)
Válvula R51 Tipo P (con balance de presión)
HELPFUL TOOLS
For safety and ease of installation, the use of
these helpful tools is recommended.
OUTILS UTILES
Pour des raisons de sécurité et de facilité
d'installation, l'utilisation de ces outils utiles
est recommandée.
HERRAMIENTAS ÚTILES
Por seguridad y facilidad de instalación, se
recomienda el uso de estas útiles
herramientas.
Thread Seal Tape
Safety Glasses
Ruban d'étanchéité pour
Lunettes de sécurité
joints filetés
Gafas de seguridad
Cinta de teflón
Flathead Screwdriver
Adjustable Wrench
Destornillador de punta chata
Clé adjustable
Tournevis à tête plate
Llave ajustable
