Una vez instalados la unidad de control, incluida la caja del altavoz, el cable de alta tensión y las placas de contacto, es
ES
recomendable volver a comprobar su funcionamiento. Cuando se pone en marcha el vehículo, el sensor integrado des-
conecta automáticamente el aparato, por lo que deberá asegurarse de que el vehículo está detenido antes de proceder
a realizar el control del funcionamiento con un multímetro. Póngalo en «corriente continua – 300 V» y mida la tensión
que hay entre las dos placas de contacto (valor nominal: 250–300 V). Si el control de funcionamiento ha sido positivo,
pero una vez instalado no se genera tensión en el aparato, lo más probable es que se haya cometido algún error durante
la instalación.
Parpadeo regular (aprox. cada 5 segundos) = Correcto: Se están emitiendo ultrasonidos, existe alta tensión.
Parpadeo rápido = Se está generando/descargando la tensión. ¡Atención: existe corriente residual!
LED apagado = El aparato está desconectado
Control de
Antes del
Montaje funciona-
montaje
miento
1. ¿La tensión de las pilas botón (CR 2477) es mayor de 3 V? Se recomienda comprobar periódicamente
la tensión de las pilas.
2. ¿Está el motor apagado?
3. ¿Todas las placas de contacto positivas están colocadas de tal manera que no toquen otros elementos
conductores o de puesta a tierra del vehículo (riesgo de cortocircuito)?
4. ¿El aparato está totalmente estable y no está sometido a movimientos o vibraciones?
5. ¿Están mal montadas sobre el cable las placas de contacto y eso ha provocado daños en el núcleo de cobre?
6. No se registra tensión en la placa de contacto: ¿Ha quedado material aislante del cable de alta tensión
enganchado en la rosca del tornillo?
Control de
Antes del
Montaje funciona-
montaje
miento
CR2477
*Cambio de pilas CR 2477
Empuje el contacto deslizante hasta sacarlo completamente (parte impresa). Al colocar las pilas, tenga en cuenta la polaridad. El polo positivo de la pila (la parte
impresa) queda hacia arriba, es decir, que una vez colocada la pila se ve el signo +. ¡Vuelva a cerrar el contacto deslizante y vigile que quede horizontal!
18
Localiza-
Esquema de
ción de Garantía
conexión
fallos
Localiza-
Esquema de
ción de Garantía
conexión
fallos
Localiza-
Esquema de
ción de Garantía
conexión
fallos

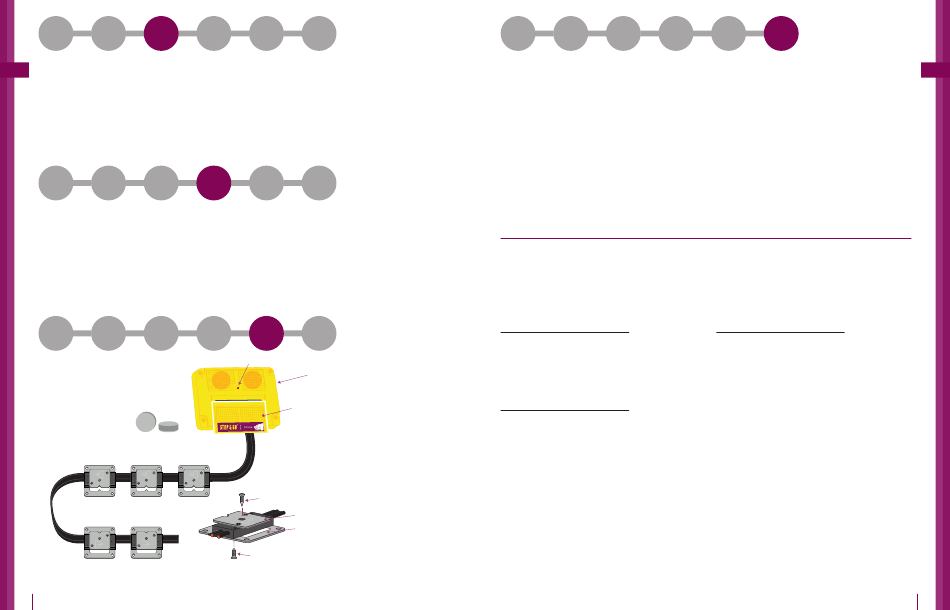

Piloto de control
Caja del altavoz
Unidad de control/
Contacto deslizante*/
Compartimento de las pilas
*Interruptor
Empuje el contacto deslizante
(parte impresa) para sacarlo hasta
la mitad.
(5)
Placa positiva
Placa negativa
(6)
Control de Localiza-
Antes del
Montaje funciona- ción de
montaje
miento fallos
¡IMPORTANTE! Condiciones de la garantía (¡guárdelas!)
48 meses de garantía de funcionamiento de nuestro aparato de alta tensión con ultrasonidos 8 PLUS-MINUS:
1. Durante el plazo de garantía que sigue a la compra, atenderemos gratuitamente cualquier reclamación justifica-
da, bien mediante reparación o mediante sustitución del producto, según consideremos oportuno. Para ello es
indispensable que nuestro producto haya sido instalado y cuidado adecuadamente conforme a las instrucciones.
2. Para que podamos solucionar su problema, rogamos nos envíe el aparato completo junto con el cable, las
placas de contacto y la factura de instalación, en principio corriendo con los gastos de envío. Tras solucionar
el problema, le devolveremos el producto a portes pagados.
3. Queda excluida cualquier otra reclamación que exceda de esto, incluidos gastos de montaje y desmontaje
del aparato, sin perjuicio de una posible responsabilidad por nuestra parte según el artículo 5 de nuestras
Condiciones Comerciales Generales, siempre que se cumplan los requisitos que allí se estipulan.
4. En caso de daños provocados por un montaje inadecuado o un uso impropio, descuidado o violento, se
extinguirá cualquier derecho de garantía. La garantía no cubre daños consecuenciales.
Información sujeta a modificaciones técnicas y errores.
Imprescindible cumplimentar para hacer uso de la garantía: ¡Solo podremos atender las reclamaciones de garantía
que vayan acompañadas de este cupón cumplimentado y de la factura del taller!
Sello del taller
Fecha de compra
Teléfono de asistencia técnica
+49 (0) 7631 9727-80
Dirección del servicio de atención al cliente
Norbert Schaub GmbH
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
GERMANY
Tel. +49 (0) 7631 9727- 0
Fax +49 (0) 7631 9727-27
info@stop-go.de
www.stop-go.de
