PROPOINT 8681330 User Manual

10,000w construction heater with enclosed motor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V1.0
8681330
10,000W CONSTRUCTION HEATER
WITH ENCLOSED MOTOR
USER MANUAL
Please read and understand all instructions before use. Retain this
manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8681330 and is the answer not in the manual?

Questions and answers

Summary of Contents for PROPOINT 8681330

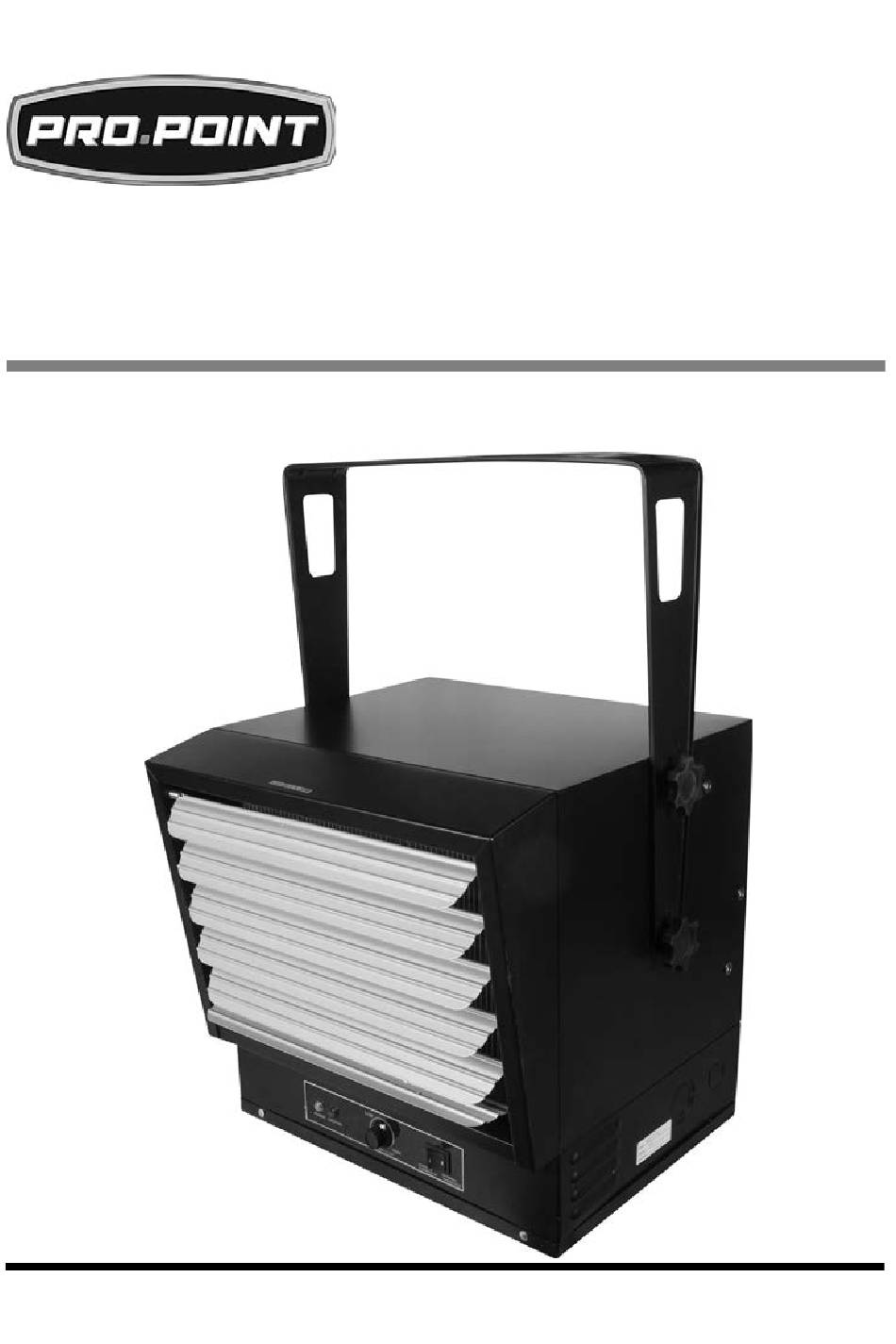

  • Page 1 V1.0 8681330 10,000W CONSTRUCTION HEATER WITH ENCLOSED MOTOR USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    8681330 10,000W CONSTRUCTION HEATER V1.0 WITH ENCLOSED MOTOR 10,000W CONSTRUCTION HEATER WITH ENCLOSED MOTOR SPECIFICATIONS Type Electric Unit Heater BTU Rating 34,100 Heat Settings 10,000W Voltage Rating 240V Current Rating Air Consumption 265 CFM INTRODUCTION Uses a steel-sheathed tubular heating element. Features an adjustable thermostat and overheat protection.

  • Page 3: Work Area

    V1.0 10,000W CONSTRUCTION HEATER 8681330 WITH ENCLOSED MOTOR DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken.

  • Page 4: Personal Precautions

    8681330 10,000W CONSTRUCTION HEATER V1.0 WITH ENCLOSED MOTOR Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration. Wear protective clothing designed for the work environment and tool. 4. Non-skid footwear is recommended to maintain footing and balance in the work environment.

  • Page 5: Electrical Safety

    V1.0 10,000W CONSTRUCTION HEATER 8681330 WITH ENCLOSED MOTOR Keep all combustible materials away from a running heater. Refer to the table below for the minimum clearance around the heater: Sides 1 ft (0.30 m) Back 0.6 ft (0.18 m) Floor 8 ft (2.4 m)

  • Page 6: Assembly And Installation

    8681330 10,000W CONSTRUCTION HEATER V1.0 WITH ENCLOSED MOTOR Do not expose the tool to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. 4. Do not alter any parts of the tool or accessories. All parts and accessories are designed with built-in safety features that may be compromised if altered.

  • Page 7: Mounting The Bracket

    V1.0 10,000W CONSTRUCTION HEATER 8681330 WITH ENCLOSED MOTOR Fig. 1 MOUNTING THE BRACKET CAUTION! The mounting structure and the anchoring hardware must be able to support the weight of the heater to avoid hazardous situations. Locate a stud in the ceiling or wall joist.
  • Page 8 8681330 10,000W CONSTRUCTION HEATER V1.0 WITH ENCLOSED MOTOR Fig. 3 WIRING THE HEATER WARNING! Switch off the appropriate circuit breakers at the electrical panel before starting to avoid electrical shock. CAUTION! Use only copper wires that are rated for at least 75 ºC.
  • Page 9 V1.0 10,000W CONSTRUCTION HEATER 8681330 WITH ENCLOSED MOTOR Connect the wires to the power block by following the diagram below: Fig. 5 CONVERTING FROM SINGLE PHASE TO THREE-PHASE The unit is factory-wired for single phase applications. To convert for three-phase applications, connect L1 and L3 (see Fig.

  • Page 10: Operation

    8681330 10,000W CONSTRUCTION HEATER V1.0 WITH ENCLOSED MOTOR Fig. 7 Fig. 8 CONNECTING AN EXTERNAL THERMOSTAT Connect the external thermostat to the switch in the control panel as shown in Fig. 8. OPERATION IDENTIFICATION KEY A. Power Indicator (Yellow) B. Overheating Indicator (Red) C.

  • Page 11: Adjusting Air Flow Direction

    V1.0 10,000W CONSTRUCTION HEATER 8681330 WITH ENCLOSED MOTOR Once the room reaches the desired temperature, the unit will power down. Rotate the knob counterclockwise until the thermostat clicks off. When the temperature drops, the heater will power on to maintain the set temperature.
  • Page 12 8681330 10,000W CONSTRUCTION HEATER V1.0 WITH ENCLOSED MOTOR DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
  • Page 13 V 1,0 8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION DE 10 000 W AVEC MOTEUR RENFERMÉ MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 14: Spécifications

    8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0 DE 10 000 W AVEC MOTEUR RENFERMÉ APPAREIL DE CHAUFFAGE DE CONSTRUCTION DE 10 000 W AVEC MOTEUR RENFERMÉ SPÉCIFICATIONS Type Appareil de chauffage électrique Puissance BTU 34 100 Réglages d'intensité de chaleur...

  • Page 15: Aire De Travail

    V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330 DE 10 000 W AVEC MOTEUR RENFERMÉ DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions.

  • Page 16: Équipement De Protection Personnelle

    8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0 DE 10 000 W AVEC MOTEUR RENFERMÉ normalisation (CSA) ou l'American National Standards Institute (ANSI). ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à...
  • Page 17 V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330 DE 10 000 W AVEC MOTEUR RENFERMÉ l'outil. Si vous utilisez cet outil de façon dangereuse ou incorrecte, vous pouvez subir des blessures corporelles graves. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été...
  • Page 18 8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0 DE 10 000 W AVEC MOTEUR RENFERMÉ Fermez immédiatement l’appareil et corrigez tout problème si le témoin lumineux de surchauffe clignote. 10. Lorsque vous mettez l’appareil sous tension pour la première fois, gardez les petits animaux de compagnie à...

  • Page 19: Assemblage Et Installation

    V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330 DE 10 000 W AVEC MOTEUR RENFERMÉ Assurez-vous que la source d'énergie est conforme aux exigences de votre équipement (consulter les spécifications). Au moment de câbler un appareil électrique, respectez tous les codes en matière d'électricité et de sécurité, ainsi que les versions les plus récentes du Code canadien de...

  • Page 20: Montage Du Support

    8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0 DE 10 000 W AVEC MOTEUR RENFERMÉ fig. 1 MONTAGE DU SUPPORT ATTENTION ! La structure de montage et la quincaillerie d’ancrage doivent être en mesure de soutenir le poids de l’appareil de chauffage afin de prévenir les situations dangereuses.
  • Page 21 V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330 DE 10 000 W AVEC MOTEUR RENFERMÉ Soulevez l’appareil de chauffage à l’intérieur du support de montage. Alignez les vis du support avec les trous en poire. Utilisez le trou en poire inférieur (fig. 3-1) si vous devez incliner l’appareil...
  • Page 22 8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0 DE 10 000 W AVEC MOTEUR RENFERMÉ IMPORTANT ! Vous pourriez devoir utiliser un conduit dans certains cas. Consultez le code d’électricité local. fig. 4 Retirez les vis avant (fig. 3-2) à la base de l’appareil de chauffage pour accéder au bloc d’alimentation.
  • Page 23 V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330 DE 10 000 W AVEC MOTEUR RENFERMÉ fig. 6 fig. 7 fig. 8 RACCORDER UN THERMOSTAT EXTERNE Branchez le thermostat externe à l’interrupteur à l’intérieur du panneau de commandes de la façon décrite à la fig. 8.

  • Page 24: Réglage Du Thermostat

    8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0 DE 10 000 W AVEC MOTEUR RENFERMÉ UTILISATION GUIDE D’IDENTIFICATION A. Indicateur de puissance (jaune) B. Indicateur de surchauffe (rouge) C. Thermostat D. Sélecteur RÉGLAGE DU THERMOSTAT fig. 9 Utilisez le sélecteur pour passer du thermostat de l’appareil de chauffage à...

  • Page 25: Soin Et Entretien

    V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330 DE 10 000 W AVEC MOTEUR RENFERMÉ l’appareil. Les persiennes de l’appareil de chauffage peuvent s’ajuster, mais elles sont conçues pour éviter qu’elles ne soient fermées complètement. AVIS ! Ne forcez pas les persiennes pour ne pas endommager l’appareil de chauffage.

  • Page 26: Dépannage

    8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0 DE 10 000 W AVEC MOTEUR RENFERMÉ DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié...
