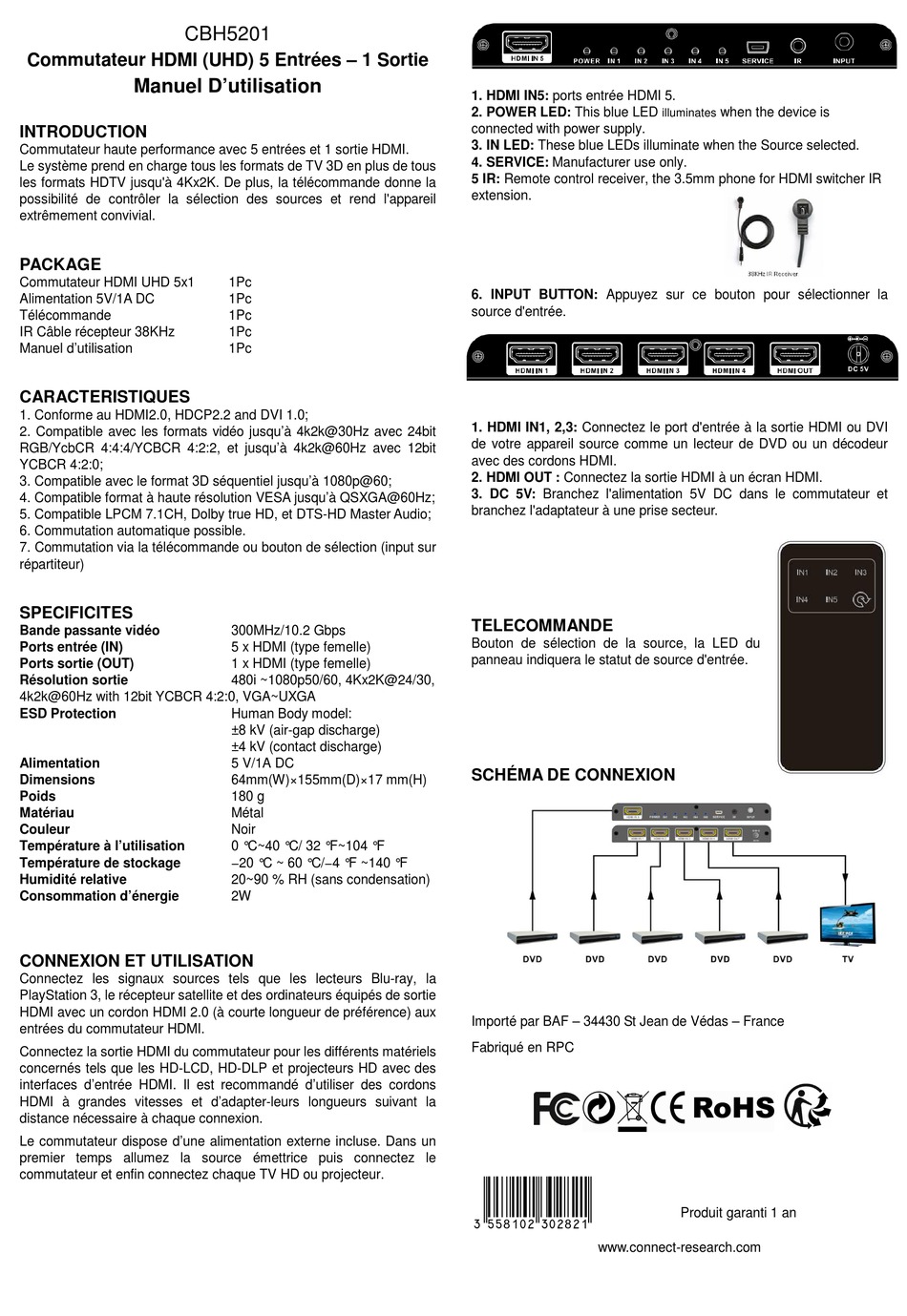

BAF CBH5201 User Manual

CBH5201
Commutateur HDMI (UHD) 5 Entrées – 1 Sortie
Manuel D'utilisation
INTRODUCTION
Commutateur haute performance avec 5 entrées et 1 sortie HDMI.
Le système prend en charge tous les formats de TV 3D en plus de tous
les formats HDTV jusqu'à 4Kx2K. De plus, la télécommande donne la
possibilité de contrôler la sélection des sources et rend l'appareil
extrêmement convivial.
PACKAGE
Commutateur HDMI UHD 5x1
Alimentation 5V/1A DC
Télécommande
IR Câble récepteur 38KHz
Manuel d'utilisation
CARACTERISTIQUES
1. Conforme au HDMI2.0, HDCP2.2 and DVI 1.0;
2. Compatible avec les formats vidéo jusqu'à 4k2k@30Hz avec 24bit
RGB/YcbCR 4:4:4/YCBCR 4:2:2, et jusqu'à 4k2k@60Hz avec 12bit
YCBCR 4:2:0;
3. Compatible avec le format 3D séquentiel jusqu'à 1080p@60;
4. Compatible format à haute résolution VESA jusqu'à QSXGA@60Hz;
5. Compatible LPCM 7.1CH, Dolby true HD, et DTS-HD Master Audio;
6. Commutation automatique possible.
7. Commutation via la télécommande ou bouton de sélection (input sur
répartiteur)
SPECIFICITES
Bande passante vidéo
Ports entrée (IN)
Ports sortie (OUT)
Résolution sortie
4k2k@60Hz with 12bit YCBCR 4:2:0, VGA~UXGA
ESD Protection
Alimentation
Dimensions
Poids
Matériau
Couleur
Température à l'utilisation
Température de stockage
Humidité relative
Consommation d'énergie
CONNEXION ET UTILISATION
Connectez les signaux sources tels que les lecteurs Blu-ray, la
PlayStation 3, le récepteur satellite et des ordinateurs équipés de sortie
HDMI avec un cordon HDMI 2.0 (à courte longueur de préférence) aux
entrées du commutateur HDMI.
Connectez la sortie HDMI du commutateur pour les différents matériels
concernés tels que les HD-LCD, HD-DLP et projecteurs HD avec des
interfaces d'entrée HDMI. Il est recommandé d'utiliser des cordons
HDMI à grandes vitesses et d'adapter-leurs longueurs suivant la
distance nécessaire à chaque connexion.
Le commutateur dispose d'une alimentation externe incluse. Dans un
premier temps allumez la source émettrice puis connectez le
commutateur et enfin connectez chaque TV HD ou projecteur.
1Pc
1Pc
1Pc
1Pc
1Pc
300MHz/10.2 Gbps
5 x HDMI (type femelle)
1 x HDMI (type femelle)
480i ~1080p50/60, 4Kx2K@24/30,
Human Body model:
±8 kV (air-gap discharge)
±4 kV (contact discharge)
5 V/1A DC
64mm(W)×155mm(D)×17 mm(H)
180 g
Métal
Noir
0 °C~40 °C/ 32 °F~104 °F
−20 °C ~ 60 °C/−4 °F ~140 °F
20~90 % RH (sans condensation)
2W
1. HDMI IN5: ports entrée HDMI 5.
2. POWER LED: This blue LED
connected with power supply.
3. IN LED: These blue LEDs illuminate when the Source selected.
4. SERVICE: Manufacturer use only.
5 IR: Remote control receiver, the 3.5mm phone for HDMI switcher IR
extension.
6. INPUT BUTTON: Appuyez sur ce bouton pour sélectionner la
source d'entrée.
1. HDMI IN1, 2,3: Connectez le port d'entrée à la sortie HDMI ou DVI
de votre appareil source comme un lecteur de DVD ou un décodeur
avec des cordons HDMI.
2. HDMI OUT : Connectez la sortie HDMI à un écran HDMI.
3. DC 5V: Branchez l'alimentation 5V DC dans le commutateur et
branchez l'adaptateur à une prise secteur.
TELECOMMANDE
Bouton de sélection de la source, la LED du
panneau indiquera le statut de source d'entrée.
SCHÉMA DE CONNEXION
Importé par BAF – 34430 St Jean de Védas – France
Fabriqué en RPC
3FFSLKC*dacicb+
www.connect-research.com
when the device is
illuminates
Produit garanti 1 an
