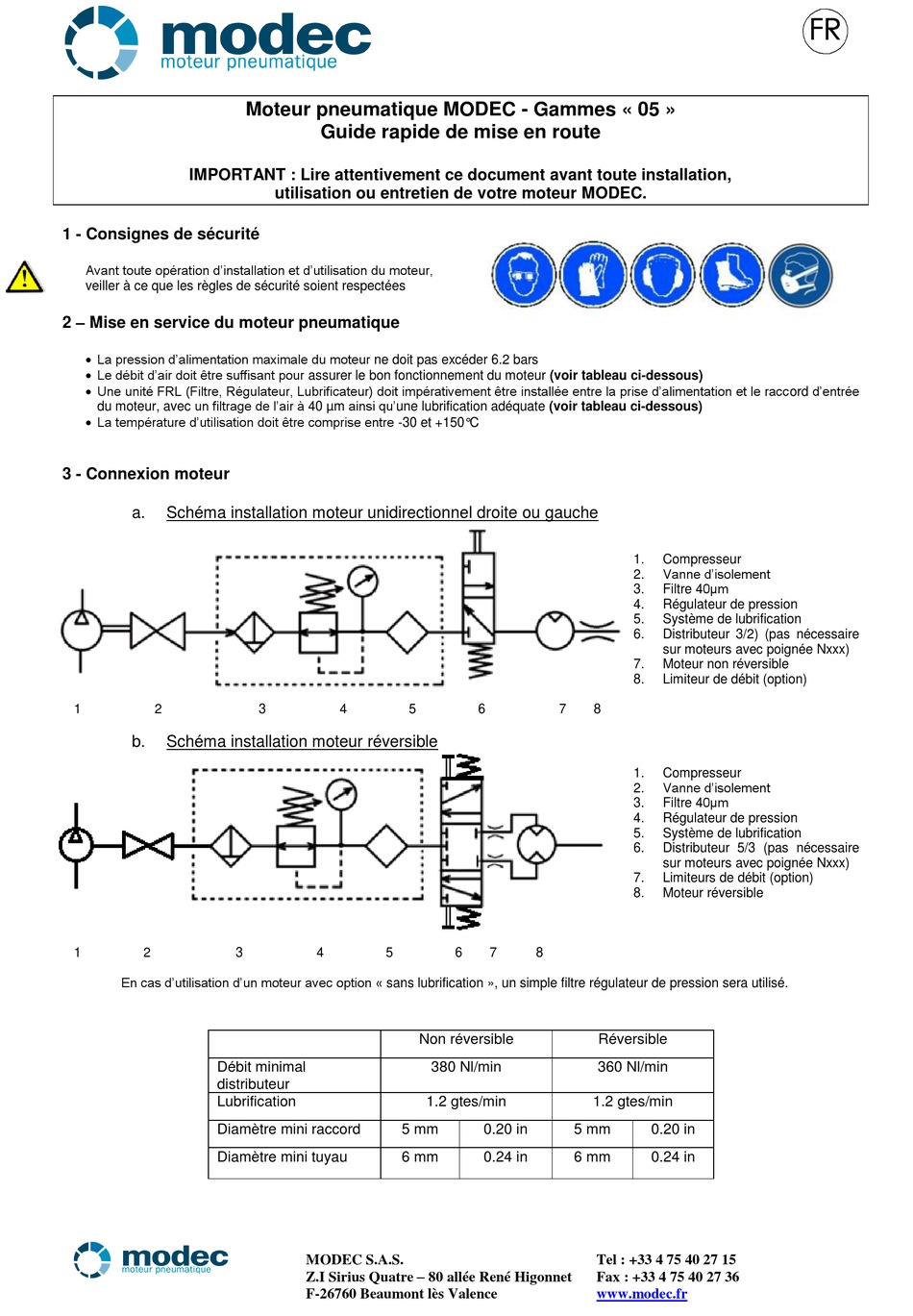

modec 05 Series Quick Start Instruction Manual

IMPORTANT : Lire attentivement ce document avant toute installation,
1 - Consignes de sécurité
Avant toute opération d'installation et d'utilisation du moteur,
veiller à ce que les règles de sécurité soient respectées
2 – Mise en service du moteur pneumatique
 La pression d'alimentation maximale du moteur ne doit pas excéder 6.2 bars
 Le débit d'air doit être suffisant pour assurer le bon fonctionnement du moteur (voir tableau ci-dessous)
 Une unité FRL (Filtre, Régulateur, Lubrificateur) doit impérativement être installée entre la prise d'alimentation et le raccord d'entrée
du moteur, avec un filtrage de l'air à 40 µm ainsi qu'une lubrification adéquate (voir tableau ci-dessous)
 La température d'utilisation doit être comprise entre -30 et +150°C
3 - Connexion moteur
a. Schéma installation moteur unidirectionnel droite ou gauche
1 2
b. Schéma installation moteur réversible
1 2
En cas d'utilisation d'un moteur avec option « sans lubrification », un simple filtre régulateur de pression sera utilisé.
Débit minimal
distributeur
Lubrification
Diamètre mini raccord
Diamètre mini tuyau
Moteur pneumatique MODEC - Gammes « 05 »
Guide rapide de mise en route
utilisation ou entretien de votre moteur MODEC.
3 4
3 4 5
5 mm
6 mm
MODEC S.A.S.
Z.I Sirius Quatre – 80 allée René Higonnet
F-26760 Beaumont lès Valence
5 6 7
6 7 8
Non réversible
380 Nl/min
1.2 gtes/min
0.20 in 5 mm
0.24 in 6 mm
1. Compresseur
Vanne d'isolement
2.
3. Filtre 40μm
4. Régulateur de pression
5. Système de lubrification
6. Distributeur 3/2) (pas nécessaire
sur moteurs avec poignée Nxxx)
7. Moteur non réversible
8. Limiteur de débit (option)
8
1. Compresseur
Vanne d'isolement
2.
3. Filtre 40μm
4. Régulateur de pression
5. Système de lubrification
6. Distributeur 5/3 (pas nécessaire
sur moteurs avec poignée Nxxx)
7. Limiteurs de débit (option)
8. Moteur réversible
Réversible
360 Nl/min
1.2 gtes/min
0.20 in
0.24 in
Tel : +33 4 75 40 27 15
Fax : +33 4 75 40 27 36
www.modec.fr
