Powerfist 8552937 User Manual

1/2 hp cast iron sewage pump
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V 3.04
8552937
1/2 HP Cast Iron
Sewage Pump
User Manual
180264
Please read and understand all instructions before use. Retain this manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8552937 and is the answer not in the manual?

Questions and answers

Summary of Contents for Powerfist 8552937

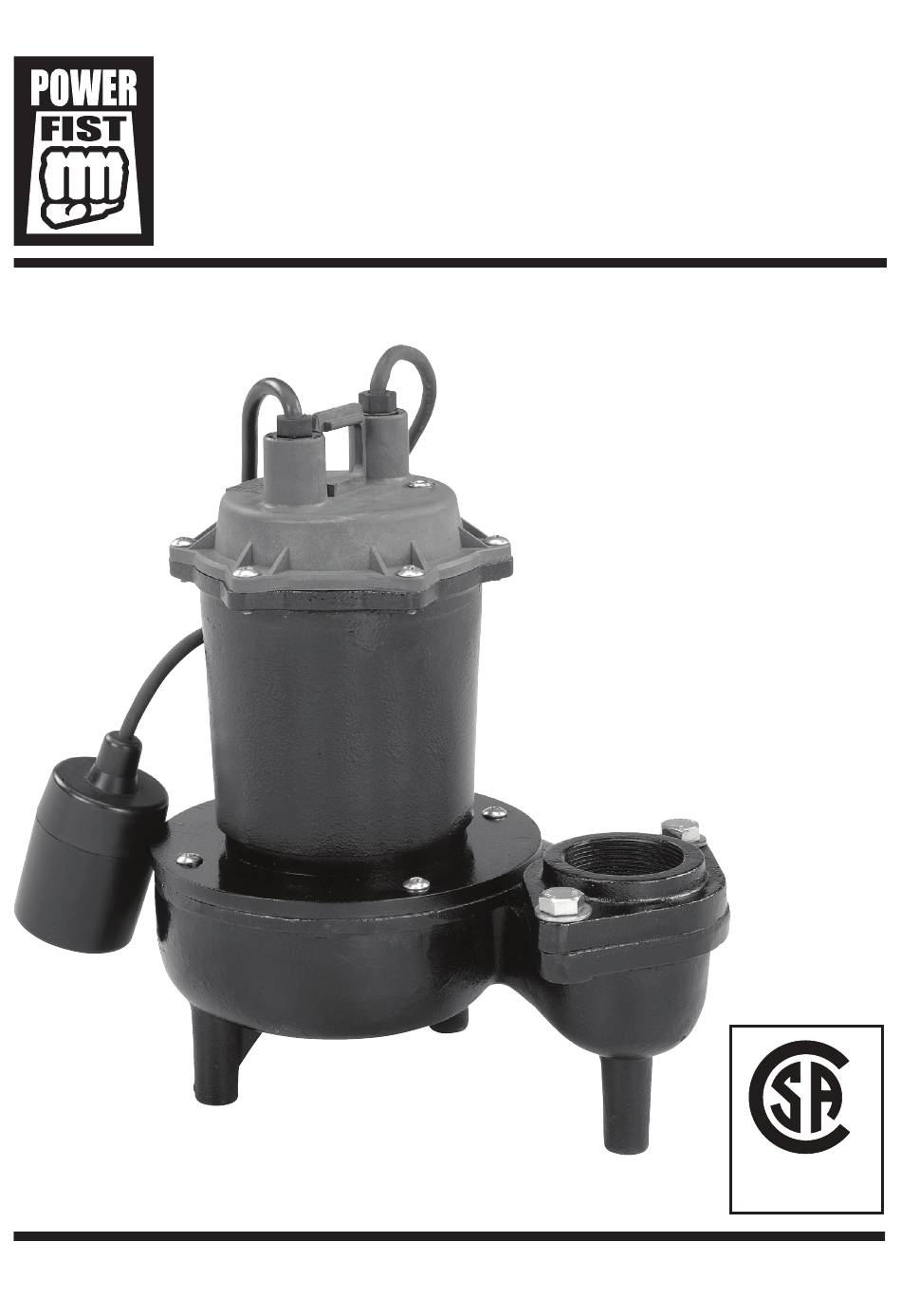

  • Page 1 V 3.04 8552937 1/2 HP Cast Iron Sewage Pump User Manual 180264 Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    V 3.04 8552937 1/2 HP Cast Iron Sewage Pump SPECIFICATIONS Type Submersible Sewage Pump Max. Flow Rate 6,600 GPH Horsepower 1/2 HP Current Rating Suction 2 in. Discharge 2 in. Max. Suction Lift 22 ft Solids 2 in. Housing Material...

  • Page 3: Work Area

    8552937 V 3.04 1/2 HP Cast Iron Sewage Pump WARNING! The warnings, cautions and instructions discussed in this instruction manual cannot cover all possible conditions and situations that may occur. Common sense and caution are factors that cannot be built into this product, but must be supplied by the operator.

  • Page 4: Electrical Safety

    V 3.04 1/2 HP Cast Iron Sewage Pump 8552937 NOTE: All pumps have a ground wire that is connected to the motor. This wire goes to the receptacle or control panel which must be connected to a good outside ground such as a metal water pipe or ground stake driven at least 8 feet into the ground.
  • Page 5 8552937 V 3.04 1/2 HP Cast Iron Sewage Pump 12. Do not handle a pump or pump motor with wet hands, or when standing on a wet or damp surface or in water. 13. Always disconnect the power source before performing any work on or near the motor or its connected load.

  • Page 6: Installation

    V 3.04 1/2 HP Cast Iron Sewage Pump 8552937 INSTALLATION WARNING! Risk of electric shock. The pump is supplied with a grounding conductor and grounding-type attachment plug on the power cord. To reduce the risk of electric shock, be certain that it is connected only to a properly grounded, grounding-type receptacle.
  • Page 7 8552937 V 3.04 1/2 HP Cast Iron Sewage Pump Install the pump with ABS, PVC, polyethylene, or galvanized steel pipe. Use the proper adapters to connect plastic pipe to the pump. Install a check valve in the discharge line to prevent the backflow of liquid into the basin. The check valve should be free-flow valve that will easily pass solids.

  • Page 8: Maintenance

    V 3.04 1/2 HP Cast Iron Sewage Pump 8552937 TESTING NOTE: When the pump is installed in a basin with a sealed cover, you cannot observe the operation of the float switch. The cover usually will have a spare hole that is blocked with a rubber plug. Remove this plug to observe the switch operation during testing.

  • Page 9: Troubleshooting

    8552937 V 3.04 1/2 HP Cast Iron Sewage Pump DISPOSING OF THE TOOL If your pump has become damaged beyond repair, do not throw it out. Take it to the appropriate recycling facility. TROUBLE SHOOTING Problem Possible Cause(s) Suggested Solution(s) The pump does not turn on.
  • Page 10 V 3.04 1/2 HP Cast Iron Sewage Pump 8552937 Problem Possible Cause(s) Suggested Solution(s) The pump does not deliver the The lift is too high for Check the rated rated capacity. the pump. pump performance. Low voltage, the speed is Check for proper voltage to too slow.

  • Page 11: Parts Breakdown

    8552937 V 3.04 1/2 HP Cast Iron Sewage Pump PARTS BREAKDOWN PARTS LIST Description Qty. Bolt 1/4 NPT Screw Power Cord 10 ft. (3.05m) Strain Relief Float Switch Top Cover O-ring Screw Capacitor Screw Motor Cover BR6202-12.7 E-Clip Stator Rotor Shaft...
  • Page 13 V 3,04 8552937 Pompe en fonte pour eaux usées de 1/2 CV Manuel d'utilisateur 180264 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 14: Spécifications

    V 3,04 8552937 Pompe en fonte pour eaux usées de 1/2 CV SPÉCIFICATIONS Type Pompe pour eaux usées submersible Débit max. 6 600 gal/h Puissance 1/2 CV Courant nominal Aspiration 2 po Refoulement 2 po Hauteur d’aspiration max. 22 pi...

  • Page 15: Consignes De Sécurité Importantes

    8552937 Pompe en fonte pour eaux usées de 1/2 CV V 3,04 CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque de blessure et/ou de dommage à...

  • Page 16: Consignes De Sécurité Spécifiques

    V 3,04 8552937 Pompe en fonte pour eaux usées de 1/2 CV CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AVERTISSEMENT ! Le moteur de pompe est muni d’un protecteur thermique de réinitialisation automatique et peut redémarrer de manière imprévue. Portez des lunettes de sécurité lorsque vous travaillez sur les pompes.

  • Page 17: Utilisation Et Entretien De L'outil

    8552937 Pompe en fonte pour eaux usées de 1/2 CV V 3,04 SÉCURITÉ EN ÉLECTRICITÉ AVERTISSEMENT ! Les tensions dangereuses peuvent électrocuter, brûler ou causer la mort. Lors de l’installation, de l’utilisation ou de l’entretien de cette pompe, observez les instructions de sécurité...
  • Page 18 V 3,04 8552937 Pompe en fonte pour eaux usées de 1/2 CV DÉBALLAGE Retirez soigneusement l’outil de la boîte. Inspectez les pièces attentivement pour vous assurer que l’outil n’a pas été endommagé pendant son transport. Ne jetez pas le matériel d’emballage avant d’avoir examiné attentivement l’outil et de l’avoir fait fonctionner avec succès.
  • Page 19 8552937 Pompe en fonte pour eaux usées de 1/2 CV V 3,04 pouces par seconde (12 gal/min pour le tuyau de 1 1/2 po, 21 gal/min pour le tuyau de 2 po et 46 gal/ min pour le tuyau de 3 po). On recommande d’utiliser un tuyau de PVC, ou l’équivalent, qui résiste à...

  • Page 20: Entretien

    V 3,04 8552937 Pompe en fonte pour eaux usées de 1/2 CV Fig.3 ESSAI REMARQUE : Lorsque la pompe est installée dans un bassin muni d’un couvercle scellé, vous ne pouvez observer le fonctionnement de l’interrupteur à flotteur. Ce couvercle présentera habituellement un orifice de réserve qui est bouché...
  • Page 21 8552937 Pompe en fonte pour eaux usées de 1/2 CV V 3,04 Faites tourner la pompe au moins une fois tous les mois pour vous assurer que le système fonctionne correctement. Avant de retirer la pompe du bassin afin de procéder à son entretien, débranchez toujours la source d’énergie électrique au niveau de la pompe et de l’interrupteur de commande.

  • Page 22: Dépannage

    V 3,04 8552937 Pompe en fonte pour eaux usées de 1/2 CV DÉPANNAGE Problème Cause(s) possible(s) Solution(s) proposée(s) La pompe ne se met pas La pompe n’est pas branchée. Branchez la pompe. en marche. Arrêt du disjoncteur ou retrait Ouvrez le disjoncteur ou du fusible remplacez le fusible.
  • Page 23 8552937 Pompe en fonte pour eaux usées de 1/2 CV V 3,04 Problème Cause(s) possible(s) Solution(s) proposée(s) La pompe fonctionne, mais elle Le clapet de non-retour est Vérifiez la flèche de débit sur le n’élimine pas l’eau. installé à l’envers.

  • Page 24: Liste Des Pièces

    V 3,04 8552937 Pompe en fonte pour eaux usées de 1/2 CV RÉPARTITION DES PIÈCES LISTE DES PIÈCES Description Qté Boulon 1/4 NPT Fiche de cordon 3.05m (10 pi) Détente des contraintes Interrupteur à flotteur Couvercle supérieur Joint torique Condensateur...
