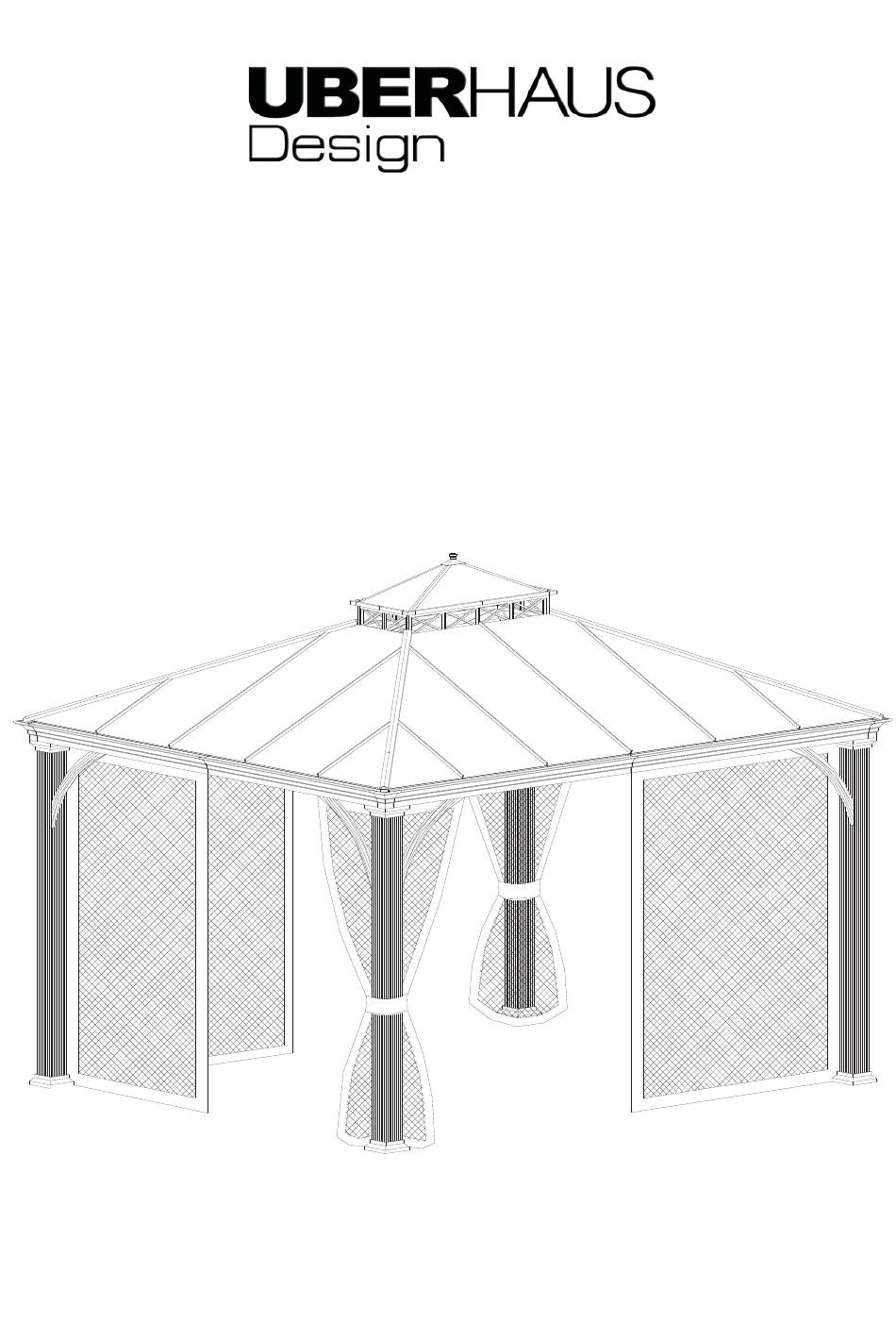

- Page 1 ASSEMBLY INSTRUCTIONS Sonoma Hardtop Gazebo 10 ’ X 12’ RONA CODE : 38115055 ITEM # L-GZ401PCO-2 Dimension: 10’ x 12’ x 10’ H...
- Page 2 Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. The final product will be a quality piece that will go together smoothly and give years of enjoyment. All you will need is a screwdriver, a hammer and two ladders (not included) whose height is no less than 2.5m.
- Page 3 Parts List Long right decorative Long left decorative A1 (x2) B1 (x2) beam 1 beam 2 Short right decorative Short left decorative C1(X2) D1(x2) beam 1 beam 2 Middle beam E1(x4) G1(X4) Corner connector Connector Long bar Short bar H1 x4 I1 X4 Middle beam of big A2(x4)
- Page 4 G5 (x2) Roof cover of short side Right roof cover Left roof cover of I5(x2) H5(x2) of short side 2 Short side 2 Right roof cover Left roof cover of K5(x2) J5(x2) of short side 3 Short side 3 M5(x1) Pothook L5(X4) Top cover...
- Page 5 Hardware Pack 2 1/4"-20*1 Hex bolt 8PCS 1/4" Bigger flat washer 72 PCS 1/4"-20*0.6 Hex bolt 16PCS 1/4"-20*0.6 Bolt 32 PCS 1/4"-20*2.125 Bolt 16 PCS 1/4"-20 Nut 16 PCS Fig.5: Attach the Top short panel (M2) to the Top long panel (L2) with bolt (AA) & washer (BB). Fig.6: Fix the Top slanting bar (A2) onto the Corner connector (G1) with bolt (EE) &...
- Page 6 Hardware Pack 3 1/4"-20*0.6 Bolt 4 PCS 1/4"-20 Hexagonal capped 8 PCS 1/4" Bigger flat washer 12 PCS Fig.11: Insert the Long side support bar (E3) & short side support bar (F3) into the corner pipe of bottom beam of small top (A3 & A6) as figure Fig.12: Attach the assembled small top frame into the assembled big top frame as figure.
- Page 7 Fig.15: Lift the Base protector (B4), attach the post base (A4) to the post (C4) with bolt (DD) & washer (BB). Fig.16: Fix the top block (D4) to the post (C4) with bolt (CC) & washer (BB). (Note: the screw holes on the post and the screw holds which install the block plate (E4) should be in the same direction as shown on drawing.) Fig.17: Lift the assembled pavilion roof and fix the assembled post to the corner of the roof with bolt (CC) &...
- Page 8 Hardware Pack 5 1/4" Bigger flat washer 50PCS 1/4"-20*0.6 Bolt 42PCS 1/4"-20*1.6 Bolt 8PCS Fig.22: Press the he right roof cover of long side 1 (B5) to t left roof cover of long side 1 (A5) as shown in Fig.22, and insert into the U groove of B2 at the same time, refer drawing Fig.22-1 Fig.23: Install the roof cover of short side (G5) &...
- Page 9 Fig.28: Take stopple down from bar, attach Mosquito netting (A6) into Long bar (H1)/ Short bar (I1) with Ring (KK), then block it at the ends of the bar with Stopple (LL). Now, your Sonoma Pavilion is ready for use.
- Page 10 IMPORTANT: 1. Keep all children and pets away from assembly area. Children and pets should be supervised when they are in the area of pavilion construction. 2. The area for assembly should not be less than 6 feet from any obstruction such as fence, garage, house, overhanging branches, laundry line or electrical wires.
- Page 11 INSTRUCTIONS DE MONTAGE Gazebo à Toit Solide Sonoma 3m X 3,6m (10 ’ X 12’) CODE RONA : 38115055 Article No. L-GZ401PCO-2 Dimension: 10 pi x 12 pi x 10 pi H...
- Page 12 Nos instructions claires et faciles à suivre vous instruiront à travers ce projet du début à la fin. Le résultat sera une pièce de haute qualité qui s’accouplera facilement et vous offrira des années de plaisir. Tout ce qu’il vous faudra sera un tournevis, un marteau et deux échelles (pas fournies) d’une hauteur de pas moins de 2.5m.
- Page 13 Liste de Pièces Poutre droite décorative Poutre gauche décorative A1 (x2) B1 (x2) Longue 1 Longue 2 Poutre droite décorative Poutre gauche décorative C1(X2) D1(x2) courte 1 courte 2 Connexion de la poutre du E1(x4) G1(X4) Connexion du coin milieu H1 x4 Barre Longue I1 X4...
- Page 14 G5 (x2) Toiture du côté court Toiture droite côté Toiture gauche du I5(x2) H5(x2) court 1 côté court Toiture droite côté Toiture gauche du K5(x2) J5(x2) court 3 côté court M5(x1) Crochet à Pot L5(X4) Couvre jointures A6(x1) Moustiquaire N5(X18) Appuis du toit Sachet de Quincaillerie 1 Boulon Hexagonal...
- Page 15 Sachet de Quincaillerie 2 Boulon hexagonal 1/4"-20*1 8 Pièces Rondelle Plate grande 72 Pièces 1/4" Boulon hexagonal 16 Pièces 1/4"-20*0.6 Boulon 1/4"-20*0.6 32 Pièces Boulon 1/4"-20*2.125 16 Pièces Écrou 1/4"-20 16 Pièces Fig.5: Connectez le panneau supérieur court (M2) au panneau supérieur long (L2) avec boulon (AA) et rondelle (BB). Fig.6: Fixez la barre inclinée du toit (A2) à...
- Page 16 Sachet de Quincaillerie 3 Boulon 1/4"-20*0.6 4 Pièces Écrou hexagonal couvert 8 Pièces 1/4"-20 Rondelle plate grande 12 Pièces 1/4" Fig.11: Introduisez la barre de support longue (E3) et la barre de support courte (F3) dans le tuyau du coin de la poutre inférieure du petit toit (A3 &...
- Page 17 Fig.15: Levez la cuirasse de la base (B4), connectez la base du poteau (A4) au poteau (C4) avec boulon (DD) et rondelle (BB). Fig.16: Fixez la cuirasse supérieure (D4) au poteau (C4) avec boulon (CC) et rondelle (BB). (Avis: les orifices du poteau et les orifices d’installation de la plaque de la cuirasse (E4) doivent s’orienter comme dans le dessin.) Fig.17: Soulevez le toit assemblé...
- Page 18 Sachet de Quincaillerie 5 Grande rondelle plate 1/4" 50 Pièces Boulon 1/4"-20*0.6 42 Pièces Boulon 1/4"-20*1.6 8 Pièces Fig.22: Engagez la toiture droite é long 1 (B5) sur la toiture gauche é long 1 (A5) comme dans la Fig.22, côt côt et introduisez dans la rainure de B2, en même temps, voyez le schéma Fig.22-1 Fig.23: Installez la toiture du...
- Page 19 Fig.28: Enlevez l’arrêt de la barre, accrochez le filet moustiquaire (A6) sur la barre longue (H1)/ Barre courte (I1) avec les anneaux (KK), ensuite bloquez les extrémités de la barre avec les arrêts (LL). Maintenant, votre Pavillon Sonoma est prêt pour votre plaisir.
- Page 20 IMPORTANT: 1. Maintenez les enfants et animaux hors de la zone de montage. Les enfants et les animaux doivent se trouver sous surveillance pendant qu’ils sont aux alentours de la zone de construction. 2. La zone de montage ne doit pas être à moins de 2m (6pieds) de n’importe quelle obstruction comme barrière, garage, maison, branches pendantes, fils à...
