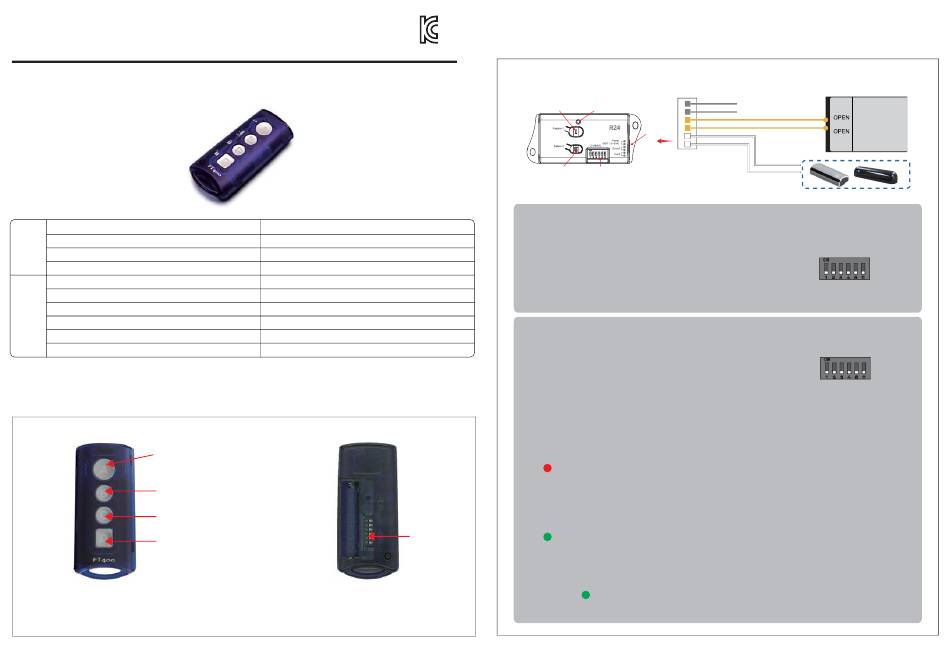

RITS-N FT400 Manual

FM 리모컨 설명서
본 제품은 주파수 2.4GHz 방식을 이용하는 자동문 전용 리모컨 입니다.
제품의 안전하고 정확한 사용을 위해 본 설명서를 끝까지 주의 깊게 읽어 보시기 바랍니다.
1
제품의 사양
FM 리모컨 (송신기)
구
Ø2.3 x 8 둥근 머리 2종 스크류
건전지 1.5V Size AAA
성
설명서
사용 전지
송신 주파수
사
송신 거리
소비 전류
양
사용 온도
제 품 크 기
2
FM 리모컨 사용 방법
리모컨을 이용하여 자동문 열림 접점 유지 및 잠금 설정이 가능합니다.
버튼 A : 열림 신호 (등록 버튼)
※ 열림 유지 상태인 경우 해제
버튼 B : 열림 유지
버튼 C : 잠금 상태 유지
버튼 D : 잠금 상태 해제
※ 잠금 설정 시 리모컨을 제외한 무선 터치스위치 및 외부입력 기기의 동작이 모두 차단 됩니다 ( 수신기 LED 노란색 점등 ).
※ 잠금 설정 상태에서 수신기의 전원이 차단되었을 경우, 다시 전원이 인가되면 잠금 상태가 유지됩니다.
※ 열림 유지 상태에서 잠금 설정 시 문이 닫힌 상태에서 잠깁니다.
MSIP-CRM-RSN-FT400
1EA
1EA
1EA
1EA
1.5V (Size AAA Battery)
2.4GHz
10m이내
(철 구조물에 부착시 2m 이내)
100mA 미만
-20℃ ~ 50℃
36 x 79 x 16 (mm)
용 방법은 다음과 같습니다.
사
딥스위치
3
무선 터치 스위치 수신기 (R24) 등록 방법
설치 환경에 따라 하기의 두 가지 방법 중 선택하여 송/수신기를 등록 합니다. 등록 방법은 다음과 같습니다.
수신기 (R24) 결선 커넥터
입력 버튼 LED
연결 커넥터
삭제 버튼 채널 설정용 딥스위치
① 딥 스위치 등록 방법
전원이 연결되지 않은 상태에서 FM 리모컨 (송신기) 의 채널 설정용 딥스위치와
수신기 (R24)의 채널 설정용 딥스위치를 동일하게 설정 한다.
※ 딥 스위치 등록 방법은 송, 수신기의 채널 설정용 딥스위치가 모두
내려가 있는 상태 (OFF) 에선 사용 불가
※
딥 스위치 등록 방법 이용 시 R24 수신기 한 개당 등록할 수 있는 리모컨의 최대개수는 무제한입니다.
② 버튼 방식 입력 방법
(채널 설정용 딥 스위치 등록 방식이
※ 버튼 방식 입력 방법 은 송, 수신기의 채널 설정용 딥스위치가
모두 내려가 있는 상태 (OFF) 에서 설정 가능
※ 버튼 방식 입력 방법 이용 시 R24 수신기 한 개당 등록할 수 있는 리모컨의 최대개수는 10개입니다.
1. 입력 방법
- 수신기에 전원을 연결한다.
- 수신기 입력 버튼 (RegisterⅠ) 을 누르고 있는 상태에서 리모컨의 버튼 A를 누른다.
- 빨간색 LED가 점등되며 입력이 완료 된다.
2. 삭제 방법
- 수신기에 전원을 연결한다.
- 수신기의 삭제 버튼 (DeleteⅡ) 을 누르고 있는 상태에서 리모컨의 버튼 B를 누른다.
- 녹색 LED가 점등되며 삭제가 완료 된다
3. 전체 삭제 방법
- 수신기의 입력 버튼 (RegisterⅠ) 과 삭제 버튼 (DeleteⅡ) 을 동시에 5초간 누른다.
- 수신기의 녹색 LED가 3회 점멸 후, 등록된 모든 송신기가 전체 삭제 된다.
자동문 컨트롤러
회색 2선 전원 (AC/DC 12V~24V)
황색 2선 출력접점
백색 2선 : 외부 입력
리모컨 연동하여 LOCK 기능 사용 시
합니다.
채널 설정용 딥스위치 (OFF)
중복 될 수 있는 환경에서 사용 추천)
합니다.
채널 설정용 딥스위치 (OFF)
