Madas SEISMIC M90 Manual

DESCRIZIONE
Dispositivo che, abbinato ad un'elettrovalvola
di sicurezza, chiude il passaggio del gas in
caso di :
• evento sismico (con analisi nel tempo ed in
frequenza delle accelerazioni sui 3 assi)
• comando remoto
(es. gas detector, chiusura emergenza)
Il dispositivo dispone di una uscita di allarme
a relè utilizzabile per segnalazioni remote e
per interrompere l'energia elettrica, evitando
così eventuali fonti di innesco di incendio o
esplosioni.
Il sensore può essere collegato elettricamente
a elettrovalvole normalmente chiuse/aperte
a riarmo manuale prodotte da MADAS anche
se già installate.
Il sensore sismico è stato testato con esito
positivo dal CESI di Seriate (Bergamo - Italia)
su piattaforma vibrante triassiale secondo:
ASCE 25-97 (USA) - TS12884 (Turchia).
Deve essere installato saldamente fissato ad un
elemento solidale al suolo (parete, recinzioni
in muratura).

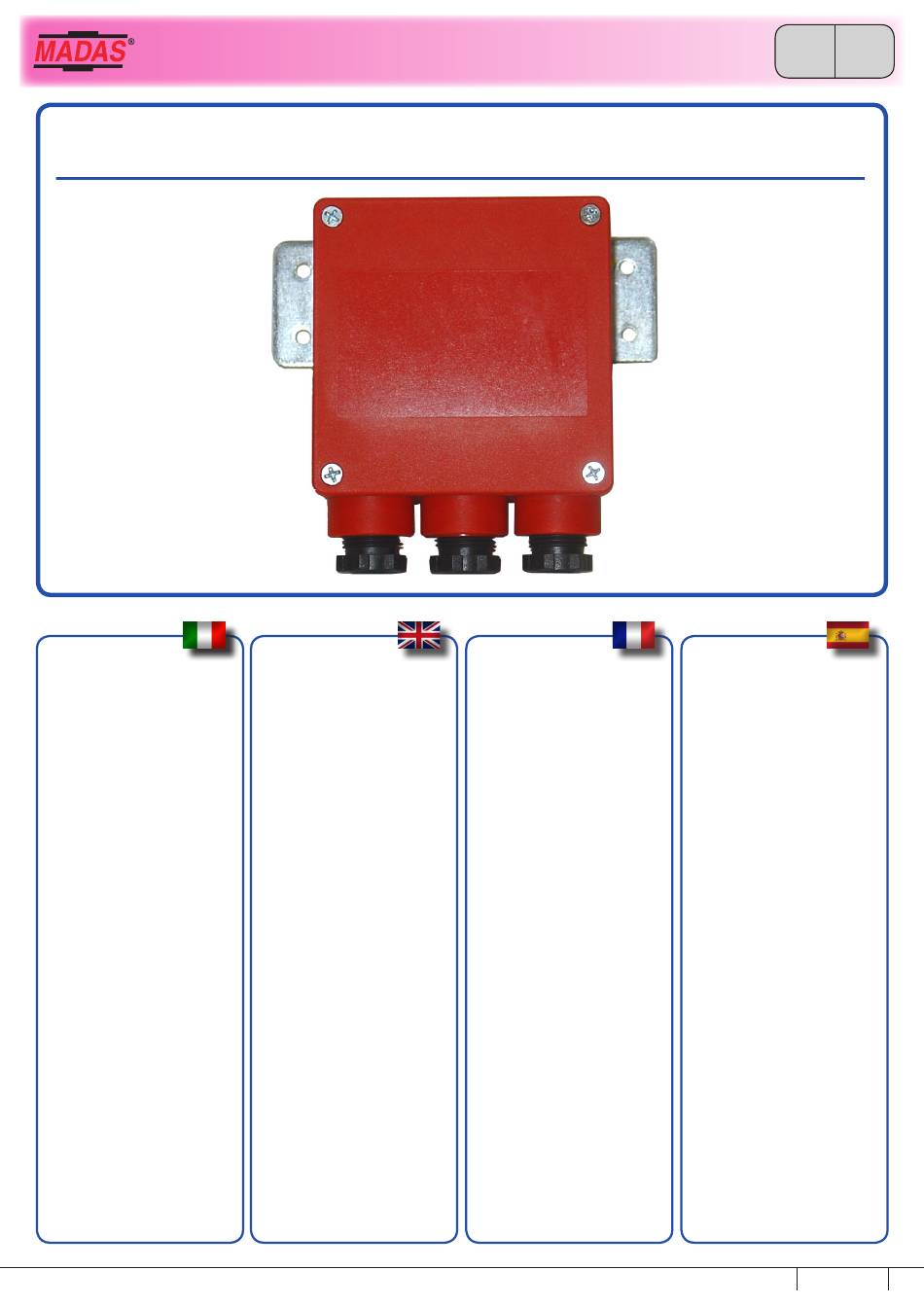

SEISMIC M90
SENSORE SISMICO PER ELETTROVALVOLE
SEISMIC SENSOR FOR SOLENOID VALVE
CAPTEUR SEISMIQUE POUR ELECTROVALVES
SENSOR SÍSMICO PARA ELECTROVÁLVULAS
DESCRIPTION
Device that, combined with a sefety valve
closes the gas passage for following reasons:
• seismic event (with time and frequency
analysis on a 3 axes acceleration)
• remote control
(f.e. gas detector, emergency lockup)
The device also includes also a relay alarm exit
to be used for remote signals and to stop the
power supplies, avoiding, in this case possible
fire and explosions sources.
The sensor can be electrically connected
to a normally closed/open manual reset
solenoid valves produced by MADAS also if
they arealready installed.
The seismic sensor has been tested with
positive results by CESI from Seriate (Bergamo
- Italy) on a tryaxials vibrating platform
according to:
ASCE 25-97 (USA) - TS12884 (Turkey).
It have to be mounted firmly fixed to an
element connected to the ground (wall or
brickwork fencing).
DESCRIPTION
Dispositif qui accouplé à une électrovanne
de sécurité ferme le passage du gaz pour:
• un évent séismique
(avec analyse de la fréquence des accélérations
au cours du temps sur les 3 axes)
• télécommande
(par exemple révélateur de gaz,
fermeture d'émergence)
Le dispositif est douée d'une sortie d'alarme
à relais utile pour l'alerte radiocommandée
et pour l'interruption du courant électrique
évitant ainsi toute explosion ou incendie.
Le capteur peut être connectée électriquement
sur les électrovannes normalement fermées/
ouvertes à réarmement manuel produites par
MADAS aussi à des valves déjà installées.
Le détecteur séismique a été testé avec des
résultats positifs par CESI Seriate (Bergamo
- Italie). Le test a été effectué sur une
plate-forme triaxiale vibrante selon:
ASCE 25-97 (USA) - TS12884 (Turkey).
Il peut être installé solidement fixé à
un élément fixé au sol (mur, clôtures de
maçonnerie).
S C
eCtion hapter
9 4
DESCRIPCIÓN
Aparato que, al combinarse con una
electroválvula de seguridad, cierra el paso
del gas en los siguientes casos:
• evento sísmico
(con análisis temporal y de frecuencia de
las acceleraciones en 3 ejes)
• mando a distancia
(ej. detector de gas, cierre de emergencia)
El dispositivo es equipado con una salida de
alarma de relé utilizable para señalaciones
remotas y para interrumpir la energía
eléctrica, evitando de esta forma eventuales
fuentes de cebado de incendios o explosiones.
El sensor puede ser conectado eléctricamente
en electroválvulas normalmente cerradas/
abiertas con rearme manual producidas por
MADAS aunque a las válvulas ya instaladas.
El sensor sísmico ha sido testado con
resultados positivos por el CESI de Seriate
(Bergamo – Italia) en una plataforma vibrante
de tres ejes:
ASCE 25-97 (USA) - TS12884 (Turquía).
Debe ser fijado firmemente a un elemento
solidario en el suelo (pared, cerca de ladrillos).
Madas Technical Manual
M90
REV. 3 of 18 April 2018
th
1
