SUNVILLA 1902438 Assembly Instructions Manual

3m / 10ft market umbrella with 56 led lights
Hide thumbs
Table of Contents

  • Français
    • Table of Contents
    • Consignes de Sécurité
    • Entretien
    • Liste des Pièces
    • Montage
    • Garantie

  • Español
    • Instrucciones de Seguridad
    • Cuidado y Mantenimiento
    • Lista de Piezas
    • Ensamblaje
    • Garantía

Advertisement

Available languages

Available languages

Quick Links

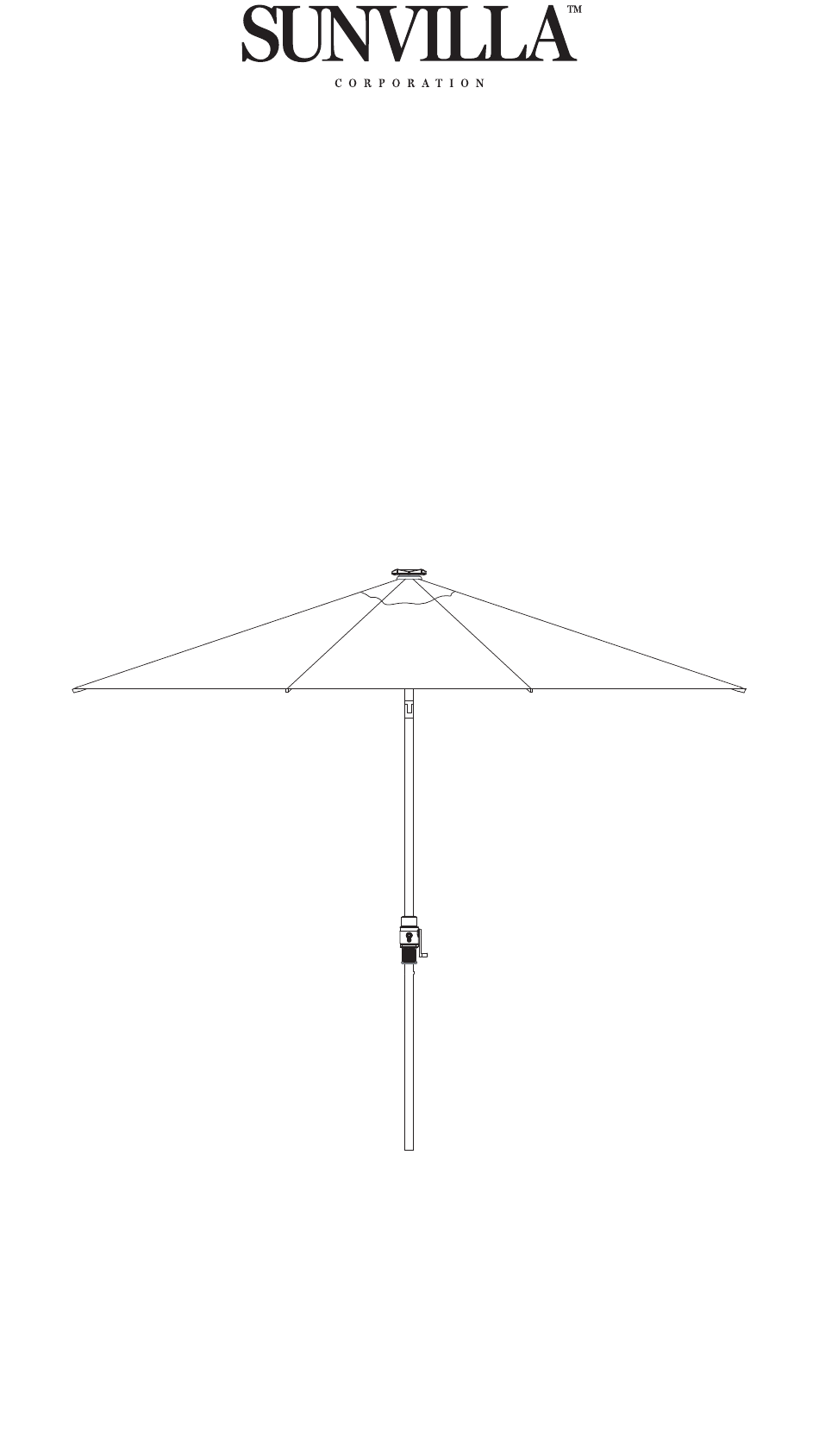

Assembly Instructions
3m / 10ft Market Umbrella
with 56 LED Lights
ITM. / ART. # 1902438, 1902386, 1372976, 1902401, 1902352
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
THE ITEM IS INTENDED FOR OUTDOOR DOMESTIC USE ONLY,
NOT FOR COMMERCIAL USE.
Questions, problems, or missing parts?
Before returning to the store please visit sunvilla.com,
or contact our Customer Service Department
at cs@sunvillahome.com or call
1-888-690-9800
8am - 5pm PST Monday - Friday
