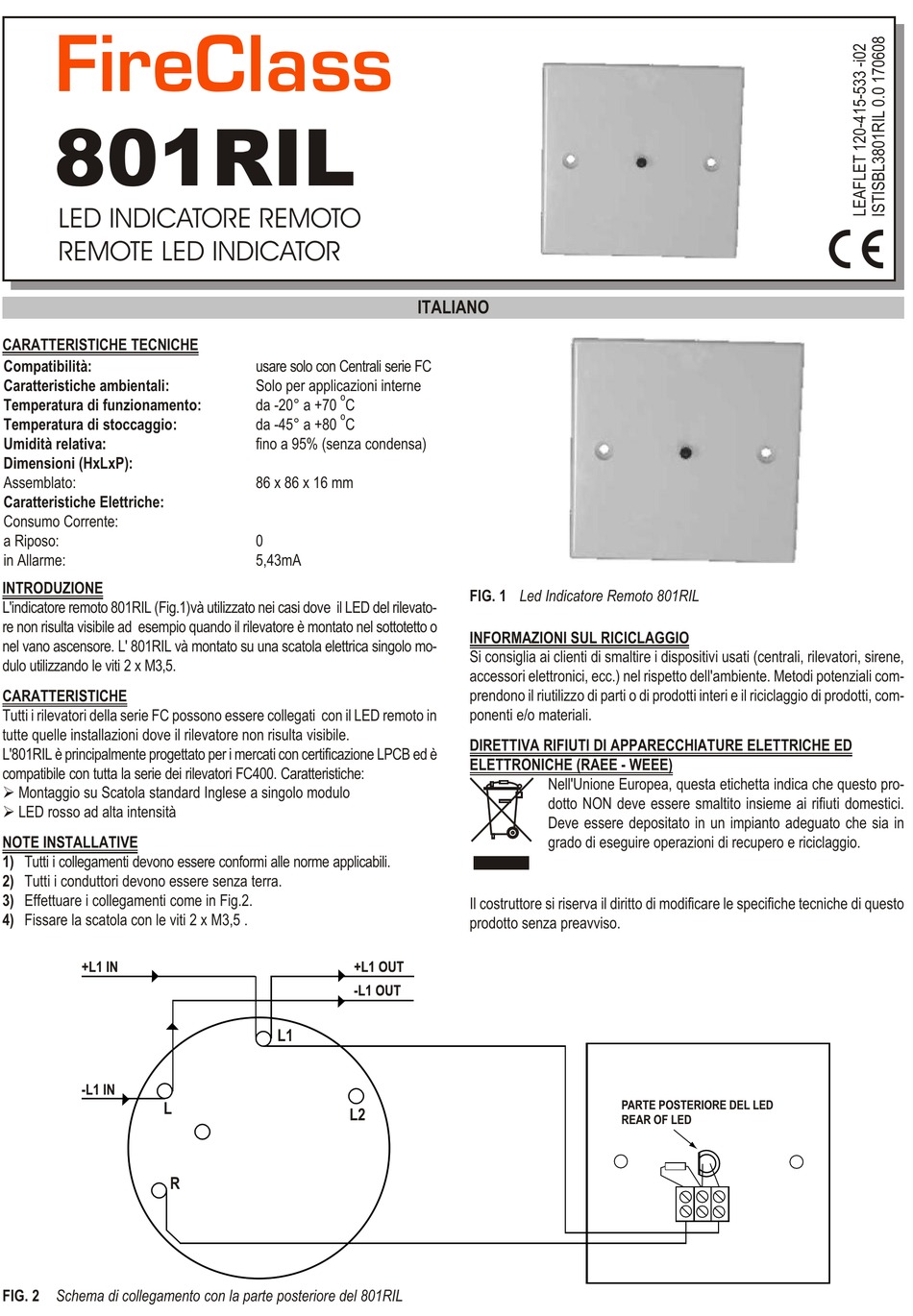

FireClass 801RIL Leaflet

FireClass
801RIL
LED INDICATORE REMOTO
REMOTE LED INDICATOR
CARATTERISTICHE TECNICHE
Com pa ti bi li tà:
Ca rat te ri sti che am bien ta li:
Tem pe ra tu ra di fun zio na men to:
Tem pe ra tu ra di stoc cag gio:
Umi di tà re la ti va:
Di men sio ni (HxLxP):
Assem bla to:
Ca rat te ri sti che Elet tri che:
Con su mo Corrente:
a Ri po so:
in Allar me:
INTRODUZIONE
L'in di ca to re re mo to 801RIL (Fig.1)và uti liz za to nei casi dove il LED del ri le va to -
re non ri sul ta vi si bi le ad esem pio quan do il ri le va to re è mon ta to nel sot to tet to o
nel vano ascen so re. L' 801RIL và mon ta to su una sca to la elet tri ca sin go lo mo -
du lo uti liz zan do le viti 2 x M3,5.
CARATTERISTICHE
Tut ti i ri le va to ri del la se rie FC pos so no es se re col le ga ti con il LED re mo to in
tut te quel le in stal la zio ni dove il ri le va to re non ri sul ta vi si bi le.
L'801RIL è prin ci pal men te pro get ta to per i mer ca ti con cer ti fi ca zio ne LPCB ed è
com pa ti bi le con tut ta la se rie dei ri le va to ri FC400. Ca rat te ri sti che:
Ø Mon tag gio su Sca to la stan dard Ingle se a sin go lo mo du lo
Ø LED ros so ad alta in ten si tà
NOTE INSTALLATIVE
1) Tut ti i col le ga men ti de vo no es se re con for mi alle nor me ap pli ca bi li.
2) Tut ti i con dut to ri de vo no es se re sen za ter ra.
3) Effet tua re i col le ga men ti come in Fig.2.
4) Fis sa re la sca to la con le viti 2 x M3,5 .
L
R
FIG. 2 Sche ma di col le ga men to con la par te po ste rio re del 801RIL
ITALIANO
usa re solo con Cen tra li se rie FC
Solo per ap pli ca zio ni in ter ne
o
da -20° a +70 C
o
da -45° a +80 C
fino a 95% (sen za con den sa)
86 x 86 x 16 mm
0
5,43mA
L1
L2
FIG. 1 Led Indi ca to re Re mo to 801RIL
INFOR MA ZIO NI SUL RI CI CLAG GIO
Si con si glia ai clien ti di smal ti re i di spo si ti vi usa ti (cen tra li, ri le va to ri, si re ne,
ac ces so ri elet tro ni ci, ecc.) nel ri spet to del l'am bien te. Me to di po ten zia li com -
pren do no il riu ti liz zo di par ti o di pro dot ti in te ri e il ri ci clag gio di pro dot ti, com -
po nen ti e/o ma te ria li.
DI RET TI VA RI FIU TI DI AP PA REC CHIA TU RE ELET TRI CHE ED
ELET TRO NI CHE (RAEE - WEEE)
Nell'Unio ne Eu ro pea, que sta eti chet ta in di ca che que sto pro -
dot to NON deve es se re smal ti to in sie me ai ri fiu ti do me sti ci.
Deve es se re de po si ta to in un im pian to ade gua to che sia in
gra do di ese gui re ope ra zio ni di re cu pe ro e ri ci clag gio.
Il co strut to re si ri ser va il di rit to di mo di fi ca re le spe ci fi che tec ni che di que sto
pro dot to sen za pre av vi so.
