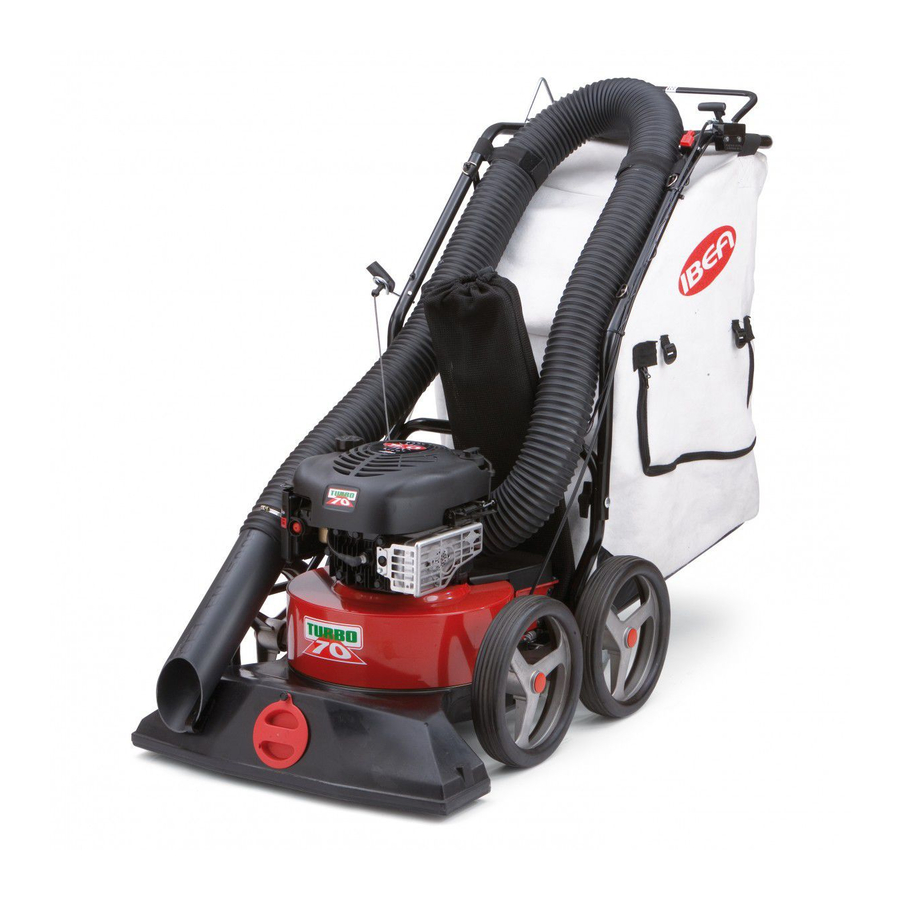

TURBO 70
mod. IB-2750
mod. IB-2755

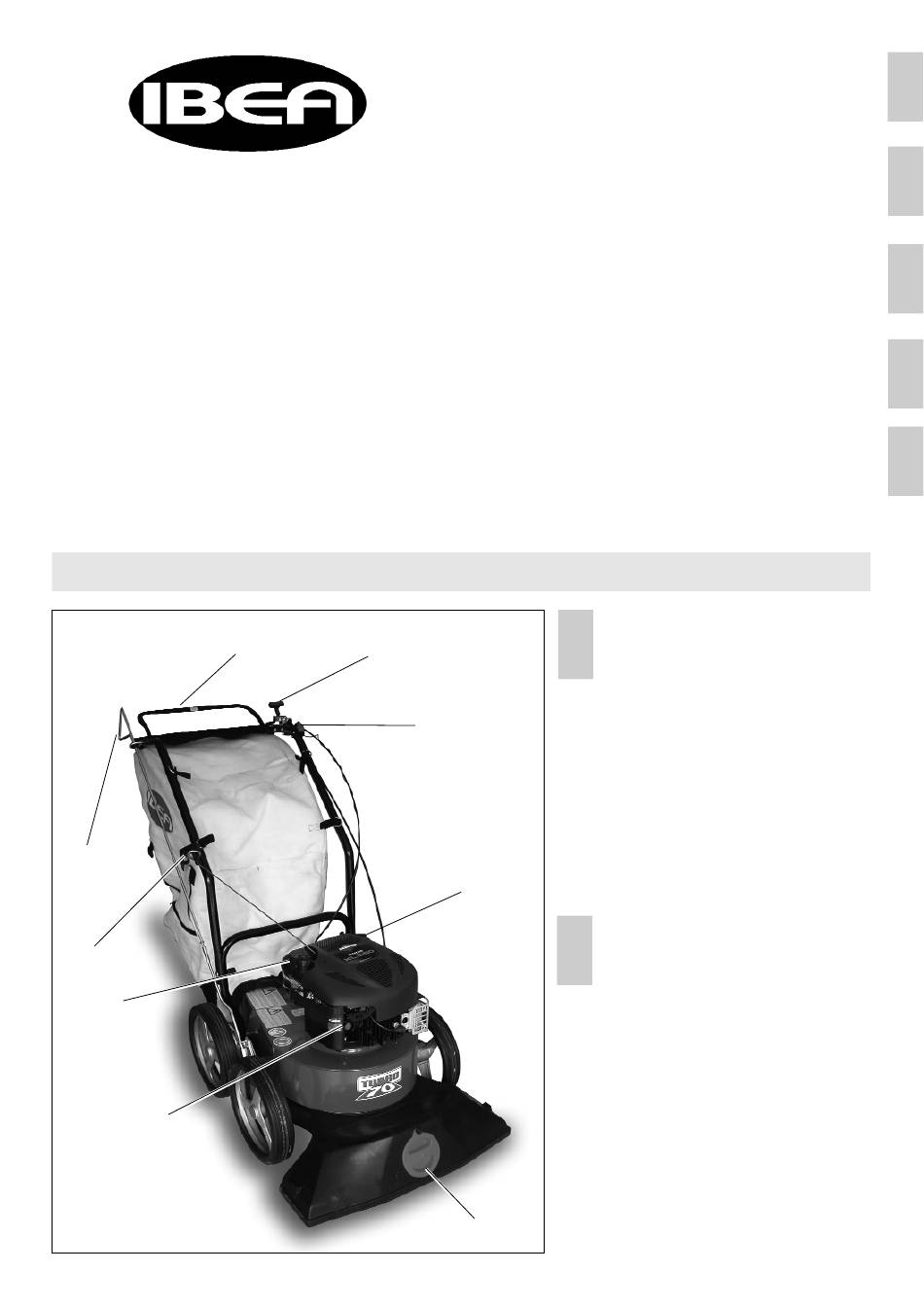

COMANDI - CONTROLS - COMMANDES - BEDIENUNG - BEDIENINGSELEMENTEN
3
2
5
7
8
Fig. 1
MANUALE D'USO E MANUTENZIONE
ASPIRATORE
USER AND MAINTENANCE MANUAL
VACUUM CLEANER
NOTICE D'EMPLOI ET D'ENTRETIEN
ASPIRATEUR
BEDIENUNGS- UND WARTUNGSANLEITUNG
VAKUUM-SAUGER
HANDLEIDING VOOR GEBRUIK EN ONDERHOUD
BLADZUIGER
1
6
9
4
1. Leva acceleratore
I
I
2. Leva regolazione altezza lavoro
3. Leva trazione (solo per IB-2755)
4. Presa supplementare
5. Maniglia avviatore
6. Interruttore stop
7. Tappo benzina
8. Primer
9. Tappo olio
1. Throttle lever
GB
GB
2. Working height adjustment lever
3. Traction lever (only for IB-2755)
4. Additional plug
5. Starter handle
6. Stop switch
7. Fuel cap
8. Primer pump
9. Oil cap
I
I
GB
GB
F
F
D
D
NL
NL
