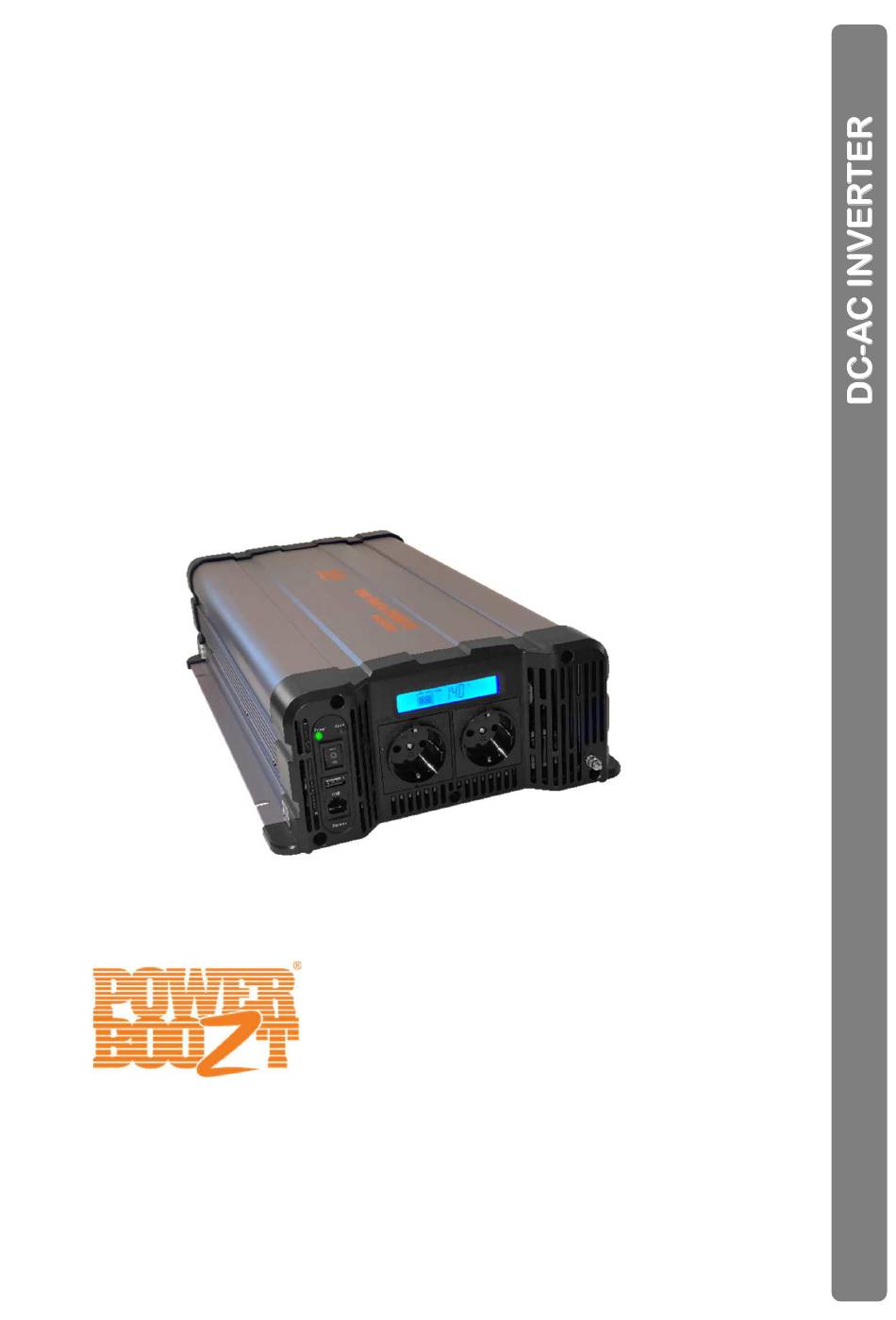

PowerBoozt Rhino
Pure Sine Wave Inverter
Available models:
PB-300, PB-600, PB-1000, PB-1500, PB-2000, PB-2500, PB-3000,
PB-600L, PB-1000L, PB-1500L, PB-2000L, PB-2500L, PB-3000L, PB-4000L,
PB 1500LB and PB 2500LB
V 2 1 . 0
Users Manual
Gebruikershandleiding
P a g e 1 - 1 3
Anleitung
S e i t e 1 4 - 2 7
p a g i n a 2 8 - 4 0
E N
DE
N L
Advertisement
Table of Contents
Summary of Contents for PowerBoozt Rhino PB-300
- Page 1 PowerBoozt Rhino Pure Sine Wave Inverter Available models: PB-300, PB-600, PB-1000, PB-1500, PB-2000, PB-2500, PB-3000, PB-600L, PB-1000L, PB-1500L, PB-2000L, PB-2500L, PB-3000L, PB-4000L, PB 1500LB and PB 2500LB Users Manual P a g e 1 - 1 3 Anleitung S e i t e 1 4 - 2 7 V 2 1 .
-
Page 3: Explanation Of Symbols
Alterations to the product without express permission from the manufacturer • Use for purposes other than those described in the operating manual Note the following basic safety information when using electrical devices to protect against: • Electric shock • Fire hazards • Injury www.powerboozt.com... - Page 4 Never mount the device anywhere where there is a risk of gas or dust explosion. CAUTION! • Ensure that the device is standing firmly. The device must be set up and fastened in such a way that it cannot tip over or fall down. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
- Page 5 In salty, wet or damp environments In the vicinity of corrosive fumes In the vicinity of combustible materials In areas where there is a danger of explosions. • Before starting the device, ensure that the power supply line and the plug are dry. www.powerboozt.com...
-
Page 6: Installation
The distance between inverter and battery should be as short as possible, but place the inverter in a separate room. • Place the inverter on a stable underground and prevent (heavy) vibrations and shocks. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller... - Page 7 All inverters from the PB and PB-l series have a socket for the connection of the 230VAC equipment. The models from 1500Watt have double sockets. When connecting multiple users it is important that the total load (Watts) and surge powers fall within the capacity specifications of the inverter. www.powerboozt.com...
- Page 8 Model: PB Rhino Battery AC Loads Model Rhino with By-pass function Battery Mains AC Loa www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
-
Page 9: Insulation Monitoring
The IBW 230-25 insulation guard behind the inverter allows safe work in all circumstances and protects the user from the dangers of an earth fault, touch and / or electrocution. The IBW 230-25 insulation guard meets the strictest requirements and offers 100% protection under all circumstances. www.powerboozt.com/insulationguard www.powerboozt.com... - Page 10 If you will not be using the inverter for a significant period (during winter storage for example), we recommend disconnecting it from the battery. PowerBoozt Rhino L-B (with 230Vac Bypass function): Switch in position ‘UPS’ means: the device prefers 230Vac from mains above Battery.
-
Page 11: Remote Control
1500W : 12V = 125Amp. per hour. Has the inverter delivered this power for 5 minutes, then the current draw from the battery is about 10Amp. Remark: when a 1500Watt inverter delivers a power of 600Watt, then it consumes also only 600Watt from the battery. www.powerboozt.com... -
Page 12: Low Voltage Protection
‘fault’ LED lights up. If the input voltage has dropped sufficiently, the inverter will automatically restart. Shut down Auto-restart 12Volt models 15,5Vdc+/-0.5 12.6Vdc+/- 0.2 24Volt models 31Vdc+/- 0.5 25.2Vdc+/- 0.2 48Volt models 62Vdc+/- 0.5 50.4Vdc+/- 0.2 www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller... -
Page 13: Temperature Protection
The overload protection only works with the maximum power and not with the surge power. If the surge power of the inverter is exceeded then the inverter will break! In this case the repair costs are not covered by warranty. www.powerboozt.com... -
Page 14: Troubleshooting
Inverter does not function at all. Check the connections between No input voltage present. All led’s are off. battery and inverter. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller... - Page 15 8. Accessories RRC80 Plug and play remote control with: On/off switch RRC80-L Plug and play remote control with: On/ off switch; working status LCD and error display (Only suitable for Rhino without LCD) RRC80-W Wireless remote controller, on/off switch www.powerboozt.com...
-
Page 16: Maintenance
Do not attempt to repair the inverter yourselves. The use of this inverter is the responsibility of the costumer. The manufacturer and importer cannot be hold responsible for any damage resulting from use of the inverter. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller... -
Page 17: Erklärung Der Symbole
• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von Elektrogeräten zum Schutz vor: • Elektrischem Schlag • Brandgefahr • Verletzungen www.powerboozt.com... -
Page 18: Grundlegende Sicherheit
. Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Produktes verursachen. • . Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. • . Lagern Sie das Produkt an einem trockenen und kühlen Ort. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller... - Page 19 Wände geführt werden müssen. • Verlegen Sie die Wechselstromleitung und Gleichstromleitung nicht im gleichen Kabelkanal (Leerrohr). • Verlegen Sie Leitungen nicht lose oder scharf abgeknickt. • Befestigen Sie die Leitungen gut. • Ziehen Sie nicht an Leitungen. www.powerboozt.com...
- Page 20 Startspitzen sind beispielsweise: Klimaanlagen, Staubsauger, Handwerkzeuge und Pumpe. Überprüfen Sie daher immer, ob die Startspitzen innerhalb der Kapazitätsgrenzen des Wechselrichters liegen. Wenn Sie mehrere Geräte gleichzeitig verwenden möchten, zählen Sie die Leistungen dann zusammen. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
-
Page 21: Montage
Schließen Sie erst die Akkukabel am Wechselrichter an: Rotes Kabel an roten "+" -Anschluss. Schwarzes Kabel an schwarzen "-" -Anschluss. Drehen Sie die Verbindungen gut an, aber fest ist fest. Schließen Sie die andere Seite der Kabel an einen Akku an. www.powerboozt.com... - Page 22 Wechselstromvorrichtung laufen lassen möchten, fügen Sie dann eine Umschaltbox ein. Es ist wichtig, dass diese Umschaltbox doppelpolig ist. Die Umschaltbox schaltet automatisch zwischen den beiden Vorrichtungen um, ohne dass die angeschlossenen Geräte darunter leiden. Auf diese Weise kann auch ein Backup-System eingerichtet werden. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
- Page 23 IBW 230-25 Isolationswächter hinter dem Wechselrichter kann man unter allen Umständen sicher arbeiten und der Anwender ist vor den Gefahren von Erdschluss, Berührung und/oder Stromschlag geschützt.. Wohnwagen, Wohnmobile usw. fallen nicht unter die gesetzlichen Vorschriften, aber die Umstände sind natürlich dieselben. www.powerboozt.com/isolationswachter www.powerboozt.com...
- Page 24 Wenn Sie den Wechselrichter längere Zeit nicht benutzen, empfehlen wir Ihnen, den Wechselrichter von der Batterie zu trennen (z. B. während der Winterlagerung). PowerBoozt Rhino L-B (mit Bypass-Funktion): Schalter in Position „USV“ bedeutet: Der 230 V Wechselstrom vom Netz wird bevorzugt verwendet. Werden keine 230V vom Netz erkannt: Gerät schaltet sofort um und wandelt den Batteriestrom in 230V.
- Page 25 1500 W : 12 V = 125 Amp pro Stunde. Hat der Wechselrichter diese Leistung während einer Zeit von 5 Minuten abgegeben, so wurden dem Akku in dieser Zeit folglich rund 10 Amp entzogen. Bitte beachten Sie: werden beispielsweise lediglich 600 Watt von einem 1500 Watt Wechselrichter geliefert, so beträgt der Verbrauch natürlich auch nur 600Watt. www.powerboozt.com...
- Page 26 62Vdc+/- 0.5 50.4Vdc+/- 0.2 Die maximale Spannung, die der Wechselrichter vertragen kann, beträgt 16 Volt/32 Volt. Wenn die angebotene Eingangsspannung höher liegt, wird der Wechselrichter beschädigt. Die Reparaturkosten fallen nicht unter die Garantie. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
-
Page 27: Fehlerbehebung
Bringen Sie Kabel an, deren Länge nicht. verwendet. und Leistung passend sind. Überprüfen Sie die Belastung der Leistungs-aufnahme. Achten Sie Die Belastung ist für diesen darauf, dass die Leistungen nicht über Wechselrichter zu groß. den Angaben für den Wechsel-richter liegen. www.powerboozt.com... - Page 28 Wechselrichters vor behoben werden konnte, wird der Wechsel-richter automatisch wieder starten. Verbinden Sie den "Ground"- Die angeschlossenen Geräte haben "Ground" nicht angeschlossen Anschluss mit dem Fahrgestell des Störungen Fahrzeugs oder dem Min. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
-
Page 29: Wartung
Plug & Play-Fernbedienung: ein / aus - Schalter. RRC80L Plug & Play-Fernbedienung: Ein / Aus-Schalter, Power LCD und Fehlermeldung (Nur für PowerBoozt Rhino Modelle ohne Display) RRC80W kabellosen Fernbedienung, ein / aus - Schalter. 9. Wartung Die Inverter der RHINO-Serie müssen nicht oft gewartet werden. Halten Sie den Inverter staub- und schmutzfrei. -
Page 30: Betekenis Van De Symbolen
Gebruik het product alleen voor het beoogde gebruik. • Zorg ervoor dat de rode en zwarte klemmen elkaar nooit raken. • Koppel het product los van de voeding - vóór reiniging en verzorging - voordat u de zekering vervangt www.powerboozt.com... - Page 31 Het product moet zodanig bevestig en gemonteerd worden dat het niet los kann trillen of ergens vanaf kan vallen. OPGELET! • Stel het product niet bloot aan warmtebronnen (zonneschijn, verwarming, enz.). Vermijd extra verwarming van het product. • Plaats het product op een droge plaats, beschermd tegen spatwater. www.powerboozt.com...
- Page 32 • Koppel geen kabels los terwijl het product nog in gebruik is. OPGELET! • Zorg ervoor dat de luchtinlaten en -uitlaten van het product niet bedekt zijn. • Zorg voor goede ventilatie. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
- Page 33 Gebruik de omvormer niet op plaatsen waar gassen vrijkomen of brandbare materialen worden opgeslagen. • Plaats de omvormer zo dicht mogelijk bij de accu ('s), maar bij voorkeur in een andere ruimte. • Monteer de omvormer op een stabiel oppervlak en voorkom dat deze sterk trilt of wordt blootgesteld aan schokken www.powerboozt.com...
- Page 34 Bij de andere modellen is de verbinding met de accu al gemaakt met kabelogen. De modellen PowerBoozt Rhino-2500 en Rhino-2500 en Rhino-3000 worden geleverd met twee rode en twee zwarte kabels. Sluit in dat geval beide kabels aan op de polen "+" en "-"! Als u uw eigen kabelset wilt gebruiken, zorg er dan voor dat u de juiste kabeldiameter heeft die overeenkomt met de lengte en prestaties.
- Page 35 Op deze manier kan zo ook een energie back-up systeem worden gerealiseerd 230Vac Net/Walstroom Verbruikers 230 Vac Omvormer Bij de powerBoozt Rhino L-B (Bypass) is deze functie echter al ingebouwd en hoeft er niet met losse schakelboxen gewerkt te worden. Model: PB Rhino Accu AC Verbruiker...
- Page 36 De IBW 230-25 isolatiebewaker voldoet aan de strengste eisen en biedt onder alle omstandigheden 100% bescherming. www.powerboozt.com/insulationguard 5. In gebruikname Controleer voor gebruik of de kabels goed zijn aangesloten. Gebruik de omvormer nooit indien de kabels beschadigd zijn.
- Page 37 PowerBoozt Rhino L-B (met 230VAC by-pass functie): Schakelaar in UPS stand: De omvormer verkiest het 230Vac net(walstroom) boven stroom vanuit de accu. Zodra de 230Vac walstroom wegvalt schakelt de omvormer meteen om en wordt vanuit de accu 230Vac gegenereerd (UPS / Modus)
- Page 38 De 230 VAC uitgang wordt dan uitgeschakeld en de rode LED "storing" gaat branden. Het akoestische signaal blijft klinken. Zodra de ingangsspanning weer voldoende is gestegen, wordt de omvormer automatisch weer ingeschakeld. www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
- Page 39 (verbruiker) boven het continue vermogen van de omvormer ligt. De rode "fout" -LED knippert langzaam. De omvormer start automatisch opnieuw op zodra het probleem is opgelost. De overbelastingsbeveiliging werkt voor het continue vermogen, niet voor het piekvermogen. Bij overschrijding van het piekvermogen raakt de omvormer beschadigd! De bijbehorende reparatiekosten vallen niet onder de garantie. www.powerboozt.com...
- Page 40 (te) hoge spanning afgeeft. Indien de omvormer na controle nog steeds niet werkt is deze mogelijk Omvormer defect defect. Neem contact op met uw leverancier en bied de omvormer aan ter reparatie www.powerboozt.com omvormer inverter de Hoeve Multipower wechselrichter Mueller...
- Page 41 De bedrading bevindt zich op de behuizing van de omvormer niet behuizing van de omvormer . raken. 8. Toebehoren RRC80 Plug & Play-Afstandsbediening: Aan/Uit schakelaar. RRC80L Plug & Play-Afstandsbediening: Aan/Uit schakelaar, Power LCD en foutmeldingindicatie RRC80W Draadloze afstandsbediening Aan/Uit schakelaar www.powerboozt.com...
- Page 42 9. Onderhoud De omvormers van de PowerBoozt-serie hoeven niet vaak te worden onderhouden. Houd de omvormer vrij van stof en vuil. Maak de buitenkant van de omvormer regelmatig schoon met een licht vochtige doek. Controleer regelmatig: • alle kabels en aansluitingen. Vervang beschadigde kabels onmiddellijk.
- Page 43 Mechanical drawing / technische Zeichnung /technische tekening 600W PowerBoozt Rhino PowerBoozt Rhino 1000W PowerBoozt Rhino 1500W / 2000W...
- Page 44 PowerBoozt Rhino 2500W / 3000W...
- Page 45 PowerBoozt Rhino 4000W...
- Page 46 PowerBoozt NL Prof. Eijkmanweg 27 5144 ND WAALWIJK PowerBoozt DE Tholeyer Straße 32 66620 Nonnweiler-Primstal www.powerboozt.com...
