Summary of Contents for Baum HOG 75 K

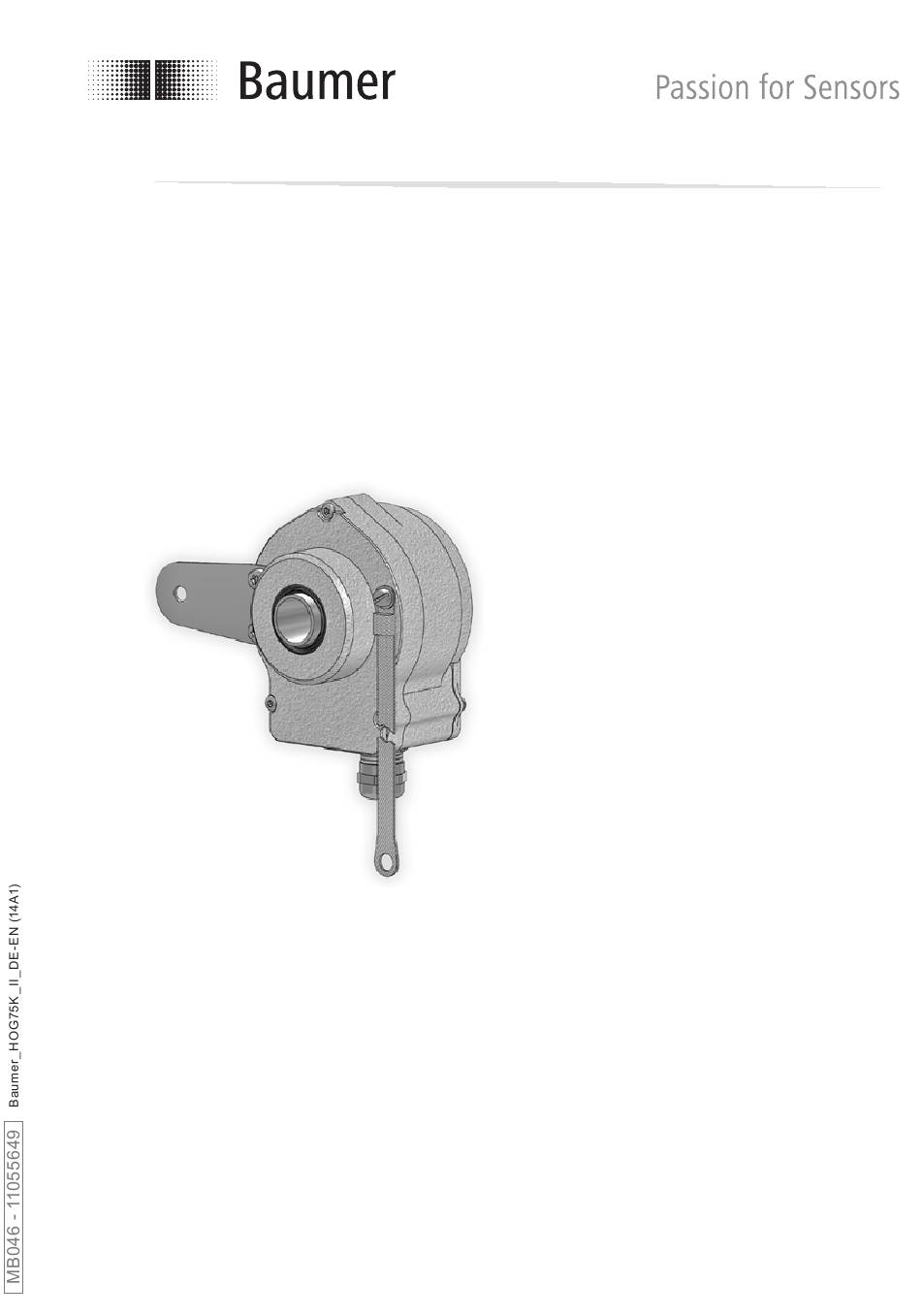

- Page 1 Montage- und Betriebsanleitung Installation and operating instructions HOG 75 K • HOG 75 KC Inkrementaler Drehgeber Incremental Encoder...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ..............................Betrieb in explosionsgefährdeten Bereichen ..................... Sicherheitshinweise ..............................Vorbereitung ..................................Lieferumfang ................................ Zur Montage erforderlich bzw. empfohlen (nicht im Lieferumfang enthalten) ....Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ..........Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ............ - Page 3 Table of contents Table of contents General notes ................................... Operation in potentially explosive environments ..................Security indications ..............................Preparation ..................................Scope of delivery ............................... Required resp. recommended for mounting (not included in scope of delivery) ....Required for dismounting (not included in scope of delivery) ............
-
Page 4: Allgemeine Hinweise
Information Empfehlung für die Produkthandhabung Der inkrementale Drehgeber HOG 75 K(C) ist ein opto-elektronisches Prä zi sionsmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per sonal gehandhabt werden darf. Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer Dauerschmierung ausgestattet sind. -
Page 5: General Notes
Information Recommendation for product handling The incremental encoder HOG 75 K(C) is an opto electro nic precision measurement device which must be handled with care by skilled personnel only. The expected operating life of the device depends on the ball bearings, which are equipped with a permanent lubrication. -
Page 6: Betrieb In Explosionsgefährdeten Bereichen
Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen Das Gerät entspricht der Norm EG-Richtlinie 94/9/EG für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmosphäre Staub) zulässig. Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc - Normenkonformität: EN 60079-0:2009 EN 60079-15:2010... -
Page 7: Operation In Potentially Explosive Environments
Operation in potentially explosive environments Operation in potentially explosive environments The device complies with the EU standard 94/9/EG for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere). Equipment category 3 G: II 3 G Ex nA IIC T4 Gc - Ex labeling:... -
Page 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Drehgeber sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •... -
Page 9: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all operating voltages and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the encoder are sensitive to high voltages. -
Page 10: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing Konuswelle mit Schlüsselfläche SW 17 mm Cone shaft with spanner flat 17 mm a/f Stützblech für Drehmomentstütze Support plate for torque arm Abdeckhaube Cover Torx-Schraube M3x12 mm Screw with torx drive M3x12 mm Erdungsband ~195 mm lang Earthing strap, length ~195 mm Kabelverschraubung M16x1,5... -
Page 11: Zur Montage Erforderlich Bzw. Empfohlen (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich bzw. empfohlen Required resp. recommended for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) 11d 11b 11a 11e Drehmomentstütze, als Zubehör erhältlich, Torque arm, available as accessory, Bestellnummer (Länge L, Version): order number (length L, version): 11043628 (67-70 mm, Standard) -
Page 12: Zur Demontage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Demontage erforderlich Required for dismounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Montage-/Demontageset als Zubehör erhältlich, Mounting/dismounting kit available as accessory, Bestellnummer 11077087, bestehend aus: order number 11077087, including: Gewindestift M6x10, ISO 7436 (5,8 Vzk) Setscrew M6x10, ISO 7436 (5.8 Vzk) Abdrückschraube M8x45, ISO 4762 (A2) Jack screw M8x45, ISO 4762 (A2) -
Page 13: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 10 mm 10 mm Schritt 2 Step 2 TX 10 * Siehe Seite 7 oder 8 See page 7 or 8 MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1) -
Page 14: Schritt 3
Montage / Mounting Schritt 3 Step 3 Zentrierbohrung Center hole DIN 332-D, M6x16 mm 1:10 Motorwelle einfetten! Lubricate motor shaft! Die Antriebswelle sollte einen mög- The drive shaft should have as less lichst kleinen Rundlauffehler auf- runout as possible because this weisen, da dieser zu einem Winkel- can otherwise result in an angle fehler führen kann (siehe Abschnitt... -
Page 15: Schritt 4
Montage / Mounting Schritt 4 Step 4 Zul. Anzugsmoment: Max. tightening torque: = 3-4 Nm 17 mm 5 mm 10 mm 1.6x8 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1) ... -
Page 16: Schritt 5 - Drehmomentstütze
Montage / Mounting Schritt 5 - Drehmomentstütze Step 5 - Torque arm Die Montage der Drehmomentstütze sollte The torque arm should be mounted spielfrei erfolgen. Ein Spiel von beispiels- free from clearance. A play of just weise ±0,03 mm entspricht einem Rund- ±0.03 mm, results in concentricity lauffehler des Drehgebers von 0,06 mm, error of the encoder of 0.06 mm. -
Page 17: Hinweis Zur Vermeidung Von Messfehlern
Montage / Mounting Hinweis zur Vermeidung von Messfehlern How to prevent measurement errors Für einen einwandfreien Betrieb des To ensure that the encoder operates cor- Drehgebers ist ein korrekter Anbau, ins- rectly, it is necessary to mount it accurately besondere auch der Drehmomentstütze, as described in section 5.1 to 5.5, which in- notwendig, wie beschrieben in Abschnitt cludes correct mounting of the torque arm. -
Page 18: Schritt 6
Montage / Mounting Schritt 6 Step 6 17 mm Schritt 7 Step 7 Kabelschirm Ansicht Cable shield siehe Abschnitt 7.1. View see section 7.1. ø5-9 mm * Siehe Seite 7 See page 7 Zur Gewährleistung der angege- To ensure the specified protection benen Schutzart sind nur geeignete of the device the correct cable dia- Kabeldurchmesser zu verwenden. -
Page 19: Anbauhinweis
Montage / Mounting Schritt 8 Step 8 TX 10 * Siehe Seite 7 See page 7 5.10 Anbauhinweis 5.10 Mounting instruction Wir empfehlen, den Drehgeber so It is recommended to mount the zu montieren, dass der Kabelan- encoder with cable connection fa- schluss keinem direkten... -
Page 20: Abmessung
Abmessung / Dimension Abmessung Dimension (73278, 73286) (73278, 73286) Zubehör Accessory Positive Drehrichtung Positive rotating direction All dimensions in millimeters (unless otherwise stated) MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1) -
Page 21: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Klemmenbelegung Terminal assignment 7.1.1 DN … CI, DN … TTL, DN … R 7.1.1 DN … CI, DN … TTL, DN … R Ansicht X Anschlussklemmen, Max. 1,5 mm siehe Abschnitt 5.8. Max. -
Page 22: Sensorkabel Hek 8 (Zubehör)
Elektrischer Anschluss / Electrical connection Sensorkabel HEK 8 (Zubehör) Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used. -
Page 23: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 und 2 Step 1 and 2 TX 10 17 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1) ... -
Page 24: Schritt 3
Demontage / Dismounting Schritt 3 Step 3 17 mm Schritt 4 Step 4 17 mm 5 mm 10 mm 1.6x8 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1) -
Page 25: Schritt 7
Demontage / Dismounting Schritt 5 Step 5 0.8x4 mm Schritt 6 Step 6 17 mm 6 mm Schritt 7 Step 7 * Siehe Seite 9 See page 9 MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1) -
Page 26: Technische Daten
Technische Daten Technische Daten Technische Daten - elektrisch • Betriebsspannung: 9...26 VDC (HTL, TTL - Version R) 5 VDC ± 5% (TTL) • Betriebsstrom ohne Last: ≤100 mA • Impulse pro Umdrehung: 250...2500 (Je nach Bestellung) • Phasenverschiebung: 90° ±20° •... -
Page 27: Technical Data
Technical data Technical data Technical data - electrical ratings • Voltage supply: 9...26 VDC (HTL, TTL - version R) 5 VDC ± 5% (TTL) • Consumption w/o load: ≤100 mA • Pulses per revolution: 250...2500 (As precised on order) • Phase shift: 90°... -
Page 28: Anhang: Eu-Konformitätserklärung
Anhang: EU-Konformitätserklärung / Appendix: EU Declaration of conformity Anhang: Appendix: EU-Konformitätserklärung EU Declaration of conformity MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1) -
Page 29: Zubehör
Zubehör / Accessories Zubehör Accessories • Drehmomentstütze Größe M6 • Torque arm size M6 Bestellnummer: order number: siehe Abschnitt 4.2 see section 4.2 • Sensorkabel für Drehgeber • Sensor cable for encoders HEK 8 HEK 8 • Montageset für • Mounting kit for Drehmomentstütze Größe M6, torque arm size M6, Bestellnummer: 11071904... - Page 30 MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1)
- Page 31 MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1)
- Page 32 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 73278, 73286 MB046 - 11055649 Baumer_HOG75K_II_DE-EN (14A1 - 05.02.2014)
