PALAZZETTI
Z577
ISTRUZIONI PER UNA CORRETTA INSTALLAZIONE DEL BARBECUE
1104

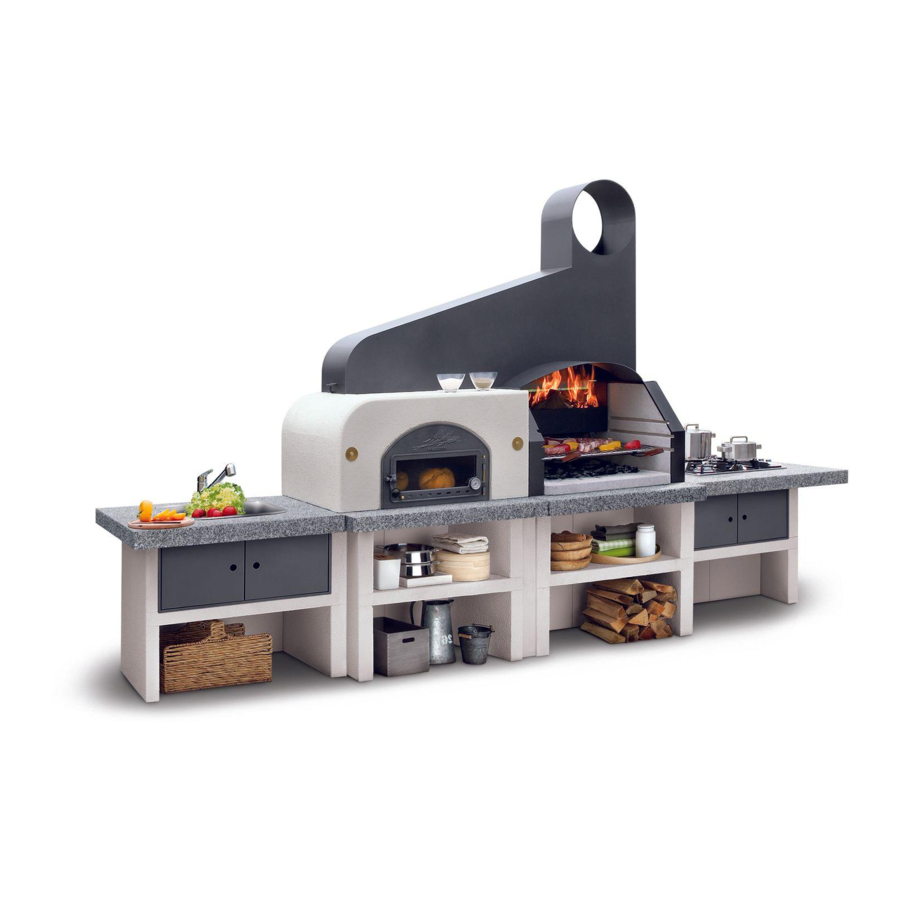

Il programma Maxime è composto da tutta una serie di elementi componibili da disporre ed aggiungere a piacere:
MODULO MAXIME GRILL C/FORNO
•
MODULO MAXIME LAVELLO
•
MODULO MAXIME GAS 4 FUOCHI
•
MODULO MAXIME PIANO LAVORO
•
MODULO MAXIME ISOLA COTTURA A GAS
•
MODULO MAXIME ISOLA LAVORO
•
TAVOLO MAXIME COTTURA ELETTRICA
•
Prima di installare il vostro Barbecue siete pregati di osservare quanto segue:
Per evitare spiacevoli ritorni di fumi, eventuali ostacoli come: alberi, fabbricati, etc... dovranno essere ad almeno 6 metri dall'uscita della canna fumaria.
Quando avrete deciso il luogo più conveniente dove installare il barbecue, preparate un basamento a livello. È consigliabile posizionare il barbecue sopra
un piano rigido, molto ampio costruito in cemento o altro materiale, che con il tempo non provochi cedimenti.
Usate sempre un impasto di cemento normale per il fissaggio degli elementi che non sono sottoposti a tensioni dovute al calore. Per gli elementi in
prossimità del fuoco, come per esempio pareti laterali e di fondo, anelli, cappe, usate un impasto di: cemento refrattario 40%, terra refrattaria 40% e
cemento normale 20%. Per quanto riguarda le basette di cottura del forno, non fissatele mai, bensì appoggiatele ai rispettivi piani e quindi stuccate le
fessure con terra refrattaria, oppure con semplice cenere.
ISTRUZIONI PER UNA CORRETTA INSTALLAZIONE DEL GRILL
Prima di iniziare il montaggio vero e proprio procuratevi i seguenti materiali.
Cemento normale quanto basta
•
Terra refrattaria circa kg. 10
•
Cemento refrattario circa kg. 10
•
Oppure richiedete un sacchetto di malta refrattaria appositamente preparata per il fissaggio degli elementi del barbecue.
•
MONTAGGIO (solo) GRILL CON FORNO
1.
Posizionare gli elementi del basamento 1a-1b-1c-1d accostandoli perfettamente uno all'altro e fissandoli con il cemento normale.
2.
Ponete i piani 2a-2b-2g-2f sopra il basamento, come riportato in figura 1. Nel caso che i piani non siano perfettamente a livello, provvedete a
spessorare i basamenti nei punti necessari fino ad ottenere un livellamento ottimale. A questo punto fissatelo usando cemento normale. Il basamento
del modulo forno può essere montato con apertura inferiore, per acconsentire l'inserimento del carrello 6e (optional).
3.
Ora siete pronti a montare la pareti 3a-3b-3c, inserendo il portalegna (3i) per avere la corretta posizione delle pareti. Procedete al fissaggio avendo
cura di distribuire in tutti i punti di giunzione un sottile strato di impasto di terra e cemento refrattari.
MONTAGGIO GRILL CON FORNO + LAVELLO E GAS
4.
Posizionare gli elementi del basamento 1a-1b-1c-1d accostandoli perfettamente uno all'altro e fissandoli con il cemento normale.
5.
Ponete i piani 2a-2b-2c-2e sopra il basamento, come riportato in figura 1. Nel caso che i piani non siano perfettamente a livello, provvedete a
spessorare i basamenti nei punti necessari fino ad ottenere un livellamento ottimale. A questo punto fissatelo usando cemento normale.
6.
Ora siete pronti a montare la pareti 3a-3b-3c, inserendo il portalegna (3i) per avere la corretta posizione delle pareti. Procedete al fissaggio avendo
cura di distribuire in tutti i punti di giunzione un sottile strato di impasto di terra e cemento refrattari.
7.
Proseguire inserendo gli elementi 2d, 6c,6f come riportato in figura.
MONTAGGIO FORNO
8.
Ripassate i fori dentro ai quali vengono inseriti i 2 tiranti 4m.
9.
Appoggiate ai piani (2b-2g-2f), senza far uso di malte, tutti gli elementi del forno.
10.
Noterete che gli elementi del forno presentano una scanalatura sui bordi, sistemate il cordino in fibra ceramica applicando dei punti di silicone ad alte
temperature (in dotazione). A questo punto unite gli elementi tra loro ed aggiungete o togliete il silicone ove lo riteniate necessario, al fine di coprire
bene i punti di giunzione.
11.
Posizionare sopra il piano (2b) il materassino in fibra ceramica, e successivamente le basette del forno 4g-4h.
12.
Gli elementi del girofumo 4d- 4l verranno fissati con il silicone.
13.
Unite tutti gli elementi con i tiranti 4o. Si raccomanda di stringerli moderatamente. A forno caldo i tiranti si allungano. Evitate in questa fase di stringerli
ulteriormente.
14.
Alla fine fissate il registro fumi 4q in corrispondenza del foro di uscita dei fumi.
15.
Il barattolo contrassegnato dalla scritta "ELASTOGUM" contiene un prodotto elastico idrorepellente e resistente al calore che va applicato con un
pennello su tutte le giunzioni esterne del forno.
MONTAGGIO CAPPA METALLICA
16.
Adagiare la cappa metallica 5 sopra le parti cementizie. Fissatela con le viti, sigillandola internamente con silicone rosso (dato in dotazione).
ISTRUZIONI DI MONTAGGIO
MAXIME
1
