Summary of Contents for Solem WF-IP

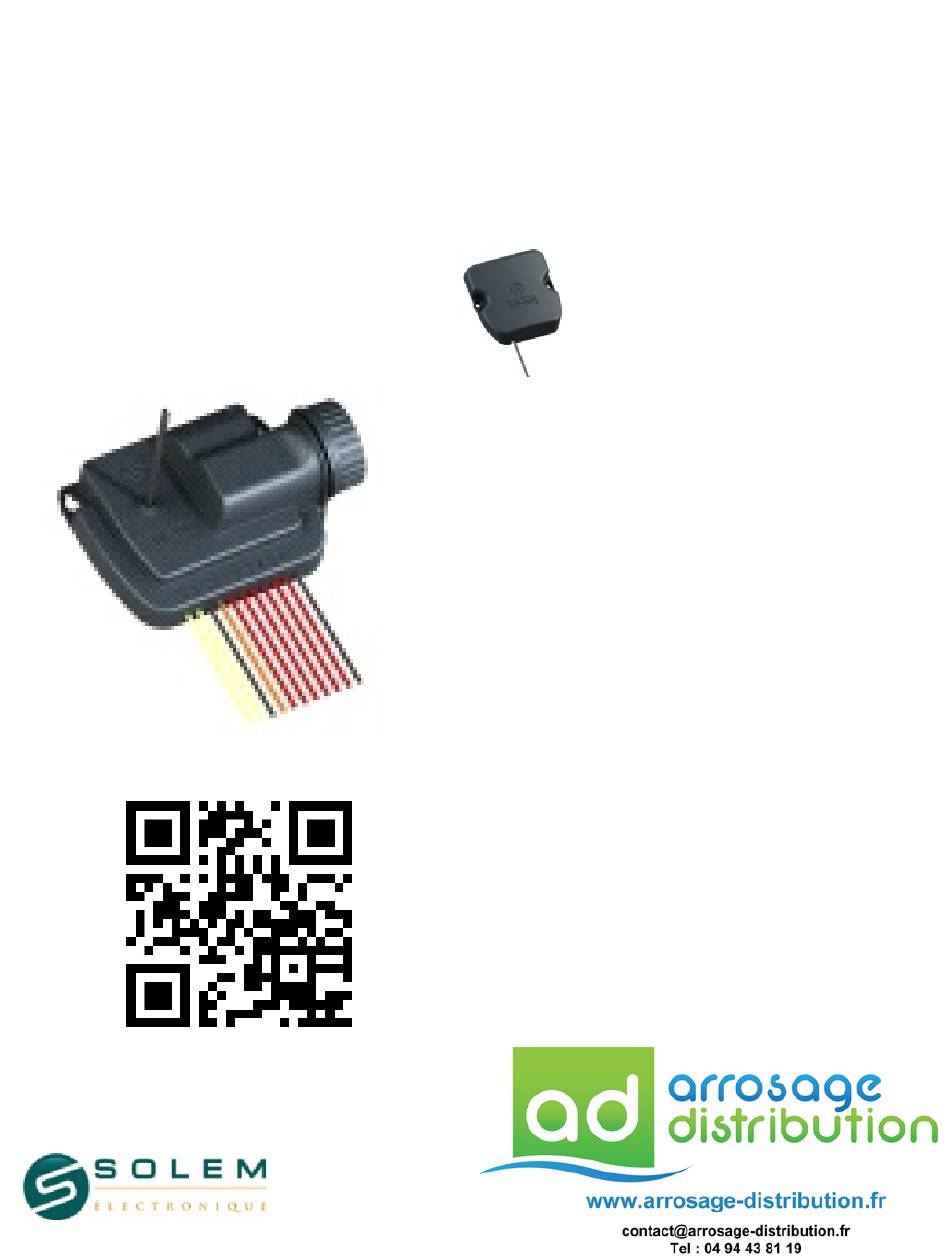

- Page 1 WF-IP – Module Irrigation Pile GUIDE D’INSTALLATION RAPIDE FR..P1 EN..P7 ES..P14 customersupport@solem.fr +33 467 592 425 www.solem.fr...
- Page 2 Préférez l'installation des Modules Irrigation Pile dans des regards en plastique afin d'optimiser la portée radio qui est d'environ 100m. Pour Associer un module Irrigation Pile (WF-IP) à un relai Wi-Fi / Radio (WF-MB), veuillez suivre les étapes suivantes :...
- Page 3 Ouvrez l'application, Sélectionnez ''Irrigation'' puis le ''Relai Radio'' Appuyez sur ''Associer'' puis sur ''Détecter un module pile''. Faites un court-circuit sur la pression pile du Module Wifi-Pile pendant 10s et rebranchez la pile. Rebranchez la pile Contact sur pression pile 10 s Avec tournevis ou pièce métallique Dans un temps inférieur à...
- Page 4 CÂBLAGE DU MODULE Utilisez des électrovannes avec Solénoïdes 9V...
- Page 5 CABLAGE DES FILS DE SOLENOIDES OPTION : CÂBLAGE D’UNE SONDE DE PLUIE Retirez le strap jaune et mettez la sonde à contact sec de type RSD-BEx ou équivalent à la place.
-
Page 6: Configuration Requise
1/ Vérifier la pile et les contacts de piles. 2/ Vérifier l'alimentation du relai Wi-Fi / Radio (WF-MB). 3/ Vérifier la distance entre le module Irrigation pile (WF-IP) et le relais Wi-Fi / Radio (WF-MB) 4/ Vérifier que le réseau du relai Wi-Fi / Radio (WF-MB) est bien sélectionné... - Page 7 DECLARATION DE CONFORMITE AUX DIRECTIVES EUROPEENNES Solem Electronique déclare que le Module Irrigation Pile de type WF-IP est conforme aux exigences essentielles de la directive R&TTE 1999/5/CE. Ce produit respecte les normes harmonisées suivantes : Norme RADIO : EN 300 220-2 v2.1.2 Norme EMF : EN 62311 (2008) et la recommandation 1999/519/CE Norme CEM : ETSI EN 301 489-1 v.1.9.2 et ETSI EN 301 489-17 v2.2.1...
- Page 8 WF-IP – Irrigation Module Battery Quick Installation Guide FR..P1 EN..P7 ES..P14 customersupport@solem.fr +33 467 592 425 www.solem.fr...
- Page 9 Prefer the installation of Irrigation Modules battery in plastic valve box to optimize the radio reach which is about 100m. To Associate an Irrigation battery module ( WF-IP) with a Wi-Fi / Radio relay ( WF-MB), please do the following steps :...
- Page 10 Open the Application and select ''Irrigation'' and the ''radio relay''. Press ''Associate'' and then ''Detect a battery module''. Make a Short circuit on the battery pressure of the battery Module Irrigation during 10s and then connect the battery (See Plan below). Plug and insert Battery Contact on battery pressure 10 s with screwdriver or metallic object...
- Page 11 MOUNTING AND WIRING MODULE Mount the unit on a plastic valve box. Use 9V solenoid pulse valves.
- Page 12 WIRING SOLENOID OPTION : WIRING A RAIN PROBE Remove the yellow strap and put the probe dry (type RSD-BEx or equivalent) contact instead...
-
Page 13: System Requirements
1/ Verify Battery and Battery contact. 2/ Verify Power supply of Wi-Fi / Radio relay (WF-MB). 3/ Verify distance between Irrigation Battery Module (WF-IP) and Wi-Fi / Radio relay (WF-MB). 4/ Verify proper network of your Wi-Fi / Radio relay (WF-MB) is selected in your Smartphone settings. - Page 14 DECLARATION OF CONFORMITY WITH EUROPEAN GUIDELINES Solem Electronics said that the Irrigation Module Battery type WF-IP complies with the essential requirements of the R & TTE Directive 1999/ 5/EC This product meets the following standards Radio Standard : EN 300 220-2 v2.1.2 EMF Standard : EN 62311 (2008) and recommendation 1999/519/CE CEM Standard : ETSI EN 301 489-1 v.1.9.2 and ETSI EN 301 489-17 v2.2.1...
- Page 15 WF-IP – Módulo de Riego Pila GUÍA RÁPIDA DE INSTALACIÓN FR..P1 EN..P7 ES..P14 customersupport@solem.fr +33 467 592 425 www.solem.fr...
- Page 16 Preferir la instalación de los Módulos de riego con pilas en miradas plásticas con el fin de optimizar el alcance de la radio de aproximadamente 100m. Para Asociar un módulo de riego con pilas (WF-IP) con un relé Wi-Fi / Radio (WF-MB), por favor, siga las etapas siguientes:...
- Page 17 Abrir la aplicación, Seleccione "Riego o Irrigación" luego "Relé Radio", pulsar "Asociar" luego " Detectar un módulo de riego con pilas ". Hacer un cortocircuito sobre la presión de las pilas del Módulo de riego durante 10s y conectar la pila (Ver Esquema más abajo). Connectar la pila Contacto con presión pila 10 sDescuelgue la pila con un destornillador o una pieza metálica...
- Page 18 INSTALACIÓN Y CABLEADO MÓDULO Utilice válvulas con solenoide pulso 9V.
- Page 19 CABLEADO DE LOS HILOS DEL SOLENOIDE OPCIÓN: CABLEADO A SONDA DE LLUVIA Retirar la correa amarilla y poner la sonda de tipo “contacto seco” RSD-BEx o similar en su puesto...
- Page 20 1/ Verificar la pila y los contactos pilas. 2/ Verificar la alimentación del relé Wi-Fi / Radio (WF-MB). 3/ Verificar la distancia entre el módulo de riego con pila (WF-IP) y el relé Wi-Fi / Radio (WF-MB). 4/ Verificar la red del relé Wi-Fi / Radio (WF-MB) y seleccionar...
- Page 21 DECLARACIÓN DE CONFORMIDAD ALAS DIRECTIVAS EUROPEAS Solem Electronique declara que el tipo de Módulo de Riego Pila WF-IP cumple con los requisitos esenciales de la directiva R & TTE 1999/5/CE. Este producto cumple con los siguientes estándares: Norma RADIO EN 300 220-2 v2.1.2 Norma CEM: EN 62311 (2008) y la Recomendación 1999/519/CE...
