V4.0

8353229

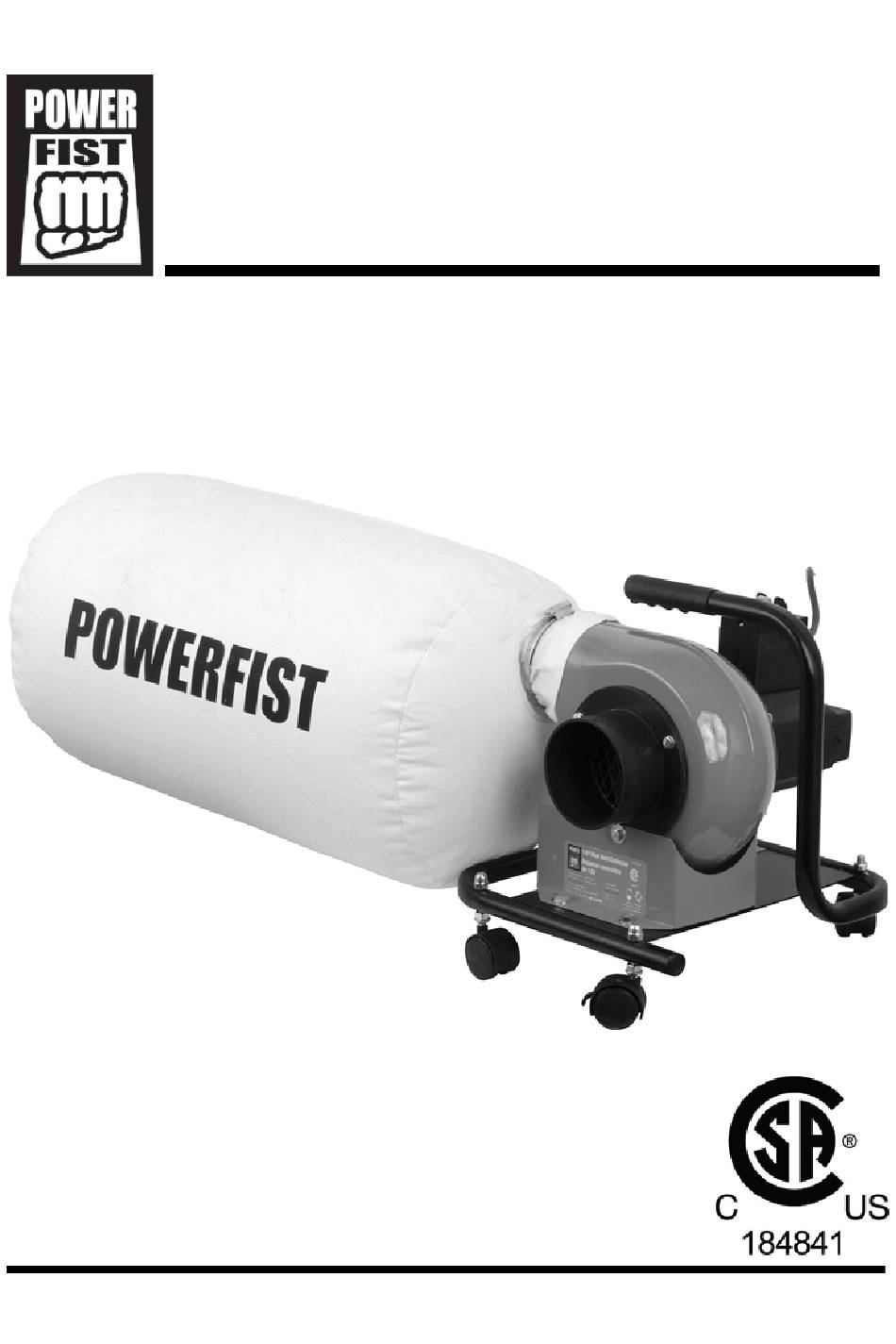

1 HP Mini Dust Collector

User Manual

Please read and understand all instructions before use. Retain this manual for

future reference.

Need help?

Do you have a question about the 8353229 and is the answer not in the manual?

Questions and answers

Summary of Contents for Power Fist 8353229

Page 1 V4.0 8353229 1 HP Mini Dust Collector User Manual Please read and understand all instructions before use. Retain this manual for future reference.
Page 2 8353229 1 HP Mini Dust Collector V4.0 1 HP Mini Dust Collector SPECIFICATIONS Wattage 750 W Rating (Voltage, Current, Frequency) 120V / 5.7A / 60Hz Air Flow 500 CFM Impeller Diameter 6 in. Horsepower 1 Hp Inlet Diameter 4 in.
Page 3 V4.0 1 HP Mini Dust Collector 8353229 HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.
Page 4 8353229 1 HP Mini Dust Collector V4.0 Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration. Wear protective clothing designed for the work environment and tool. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool.
Page 5 V4.0 1 HP Mini Dust Collector 8353229 Do not insert or allow foreign objects to enter into the unit’s openings to prevent equipment damage. Do not block the unit’s air intakes or exhaust. Never point the air stream at any point of your body, other people or animals.
Page 6 8353229 1 HP Mini Dust Collector V4.0 When wiring an electrically driven device, follow all electrical and safety codes, as well as the most recent Canadian Electrical Code (CE) and Canadian Centre for Occupational Health and Safety (CCOHS). Grounded tools must be plugged into an outlet that is properly installed and grounded in accordance with all codes and ordinances.
Page 7 V4.0 1 HP Mini Dust Collector 8353229 Do not operate this tool if the power cord is frayed or damaged, as an electric shock or surge may occur, resulting in personal injury or property damage. Inspect the tool's power cord for cracks, fraying or other faults in the insulation or plug before each use.
Page 8 8353229 1 HP Mini Dust Collector V4.0 Disconnect the power source before installing or servicing the tool. Do not touch an operating motor. Motors can operate at high temperatures and can cause a burn injury. UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating.
Page 9 V4.0 1 HP Mini Dust Collector 8353229 Insert the caster’s threaded portion into a corner hole of the base (#1). The tubing on the base may require repositioning to align with the corner hole. Place a lock washer (#6) onto the caster’s post.
Page 10 If unreadable or missing, contact Princess Auto Ltd. for replacements. Inspect the bag for wear or tears and replace if necessary. Replacement bags are available through Princess Auto (SKU 8353229). Check that the hose clamp is tight before each use to prevent the bag from blowing off.
Page 11 V4.0 1 HP Mini Dust Collector 8353229 When installing the carbon brushes make sure the carbon portions of the carbon brushes contact the motor armature, and that the springs face away from the motor. Also, make sure the springs operate freely.
Page 12 8353229 1 HP Mini Dust Collector V4.0 STORAGE When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust. Remove the lubricant before using the tool again. DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility.
Page 13 V4.0 1 HP Mini Dust Collector 8353229 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
Page 14 8353229 1 HP Mini Dust Collector V4.0 Problem(s) Possible Cause(s) Suggested Solution(s) Motor is 3. Motor overloads during 3. A moving part of the motor may be overheating. operation. binding. Inspect the motor to see if any parts are touching. Check to see 4.
Page 15 V4.0 1 HP Mini Dust Collector 8353229 PARTS BREAKDOWN Visit www.princessauto.com for more information...
Page 16 8353229 1 HP Mini Dust Collector V4.0 PARTS LIST DESCRIPTION Hex Nut Washer Support Handle And Machine Base Impeller End Cap Gasket Caster Collector Cover Lock Nut Gasket Washer Lock Washer Lock Washer Hex Head Bolt Cap Nut Ground Conductor Cover...
Page 17 V4.0 1 HP Mini Dust Collector 8353229 Visit www.princessauto.com for more information...
Page 18 8353229 1 HP Mini Dust Collector V4.0 For technical questions call 1-800-665-8685...
Page 19 V 4,0 8353229 Mini collecteur de poussières de 1 CV Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
Page 20 8353229 Mini collecteur de poussières de 1 CV V 4,0 Mini collecteur de poussières de 1 CV SPÉCIFICATIONS Caractéristique(s) 750 W Données nominales (tension, courant, fréquence) 120 V c.a. / 5,7 A / 60 Hz Débit d'air 500 pi cube/min Diamètre de l’impulseur...
Page 21 V 4,0 Mini collecteur de poussières de 1 CV 8353229 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
Page 22 8353229 Mini collecteur de poussières de 1 CV V 4,0 ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
Page 23 V 4,0 Mini collecteur de poussières de 1 CV 8353229 métalliques, ce qui pourrait générer des étincelles, enflammant ainsi la sciure de bois et provoquant un incendie ou une explosion. Portez toujours un appareil respiratoire et des lunettes de sécurité pour enlever, vider ou remplacer les sacs de collecte.
Page 24 8353229 Mini collecteur de poussières de 1 CV V 4,0 Les outils ne doivent jamais être exposés à la pluie ou à une forte humidité. Si l'eau pénètre à l'intérieur d'un outil, le risque de choc électrique devient beaucoup plus grand.
Page 25 V 4,0 Mini collecteur de poussières de 1 CV 8353229 10. N'utilisez PAS cet appareil avec une prise murale à 2 broches. Choisissez une prise de courant libre à 3 broches. Remplacez la prise à 2 broches par une prise à 3 broches mise à la masse, installée conformément au Code de l'électricité, ainsi qu'aux...
Page 26 8353229 Mini collecteur de poussières de 1 CV V 4,0 Pour éviter tout dommage au cordon d'alimentation, observez les précautions suivantes : Ne tirez jamais sur le cordon d'alimentation pour déconnecter la fiche de la prise. Tenez le cordon à l'écart de la chaleur, de l'huile, des rebords coupants ou des pièces mobiles.
Page 27 V 4,0 Mini collecteur de poussières de 1 CV 8353229 DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.
Page 28 8353229 Mini collecteur de poussières de 1 CV V 4,0 ASSEMBLAGE DES ROULETTES Vissez un contre-écrou (n 4) sur l’axe fileté de la roulette (n Insérez une rondelle (n 5) sur l’axe de la roulette. Insérez la partie filetée de l’axe de la roulette dans un orifice à l’un des coins de la base (n 1).
Page 29 V 4,0 Mini collecteur de poussières de 1 CV 8353229 TENSION BASSE Une tension basse peut causer la surchauffe à cause du courant d'alimentation plus élevé nécessité par l'outil; ceci réduira la durée de vie du moteur. Une rallonge peut entraîner une baisse de puissance au niveau de l'outil si elle est trop longue ou si l'ampérage est inadéquat.
Page 30 Mini collecteur de poussières de 1 CV V 4,0 Vous pouvez vous procurer des sacs de rechange auprès de Princess Auto (UGS 8353229). Assurez-vous que le collier de serrage pour tuyau est bien serré avant chaque utilisation afin d’éviter que le sac ne se détache AVERTISSEMENT ! Seul un personnel d'entretien qualifié...
Page 31 V 4,0 Mini collecteur de poussières de 1 CV 8353229 VIDEZ LE SAC AVERTISSEMENT ! Portez un appareil respiratoire et des lunettes de sécurité pour enlever, vider ou remplacer les sacs de collecte. Le contenu peut être en suspension dans l’air et s’introduire dans les yeux et les poumons, causant un inconfort momentané, puis d’éventuels problèmes respiratoires à...
Page 32 8353229 Mini collecteur de poussières de 1 CV V 4,0 ENTREPOSAGE Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent. Enlevez le lubrifiant avant de réutiliser l'outil.
Page 33 V 4,0 Mini collecteur de poussières de 1 CV 8353229 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Surcharge au 1. Consultez les nos 1 1. Consultez les nos 1 à 3 dans Le moteur niveau du à 3 dans Le moteur ne démarre pas.
Page 34 8353229 Mini collecteur de poussières de 1 CV V 4,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Vibration ou 1. Jeu longitudinal 1. Un moteur ou une charge en déséquilibre bruit excessif. excessif à l’intérieur provoque des vibrations. Vérifiez s’il y a du moteur.
Page 35 V 4,0 Mini collecteur de poussières de 1 CV 8353229 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
Page 36 8353229 Mini collecteur de poussières de 1 CV V 4,0 LISTE DES PIÈCES DESCRIPTION QTÉ Écrou hexagonal Rondelle Poignée de support et base de l’appareil Centrifugeur Capuchon d’extrémité joint d'étanchéité Roulette Couvercle du collecteur Écrou de blocage joint d'étanchéité Rondelle...
