- Cette notice contient des informations sur l'installation et la mise en service de l'appareil. Il est par
conséquent indispensable que l'installateur et l'utilisateur lisent attentivement ces instructions avant
de commencer le montage et la mise en marche.
- Il est conseillé de faire installer ce skimmer par un installateur professionnel, conformément au
normes en vigueur.
- Il est impératif de changer dans les délais les plus brefs tout élément ou ensemble d'éléments
détériorés. N'utiliser que des pièces agréées par le fournisseur / installateu
- Ce produit est conforme aux normes NF EN 13451-1 et NF EN 13451-3.

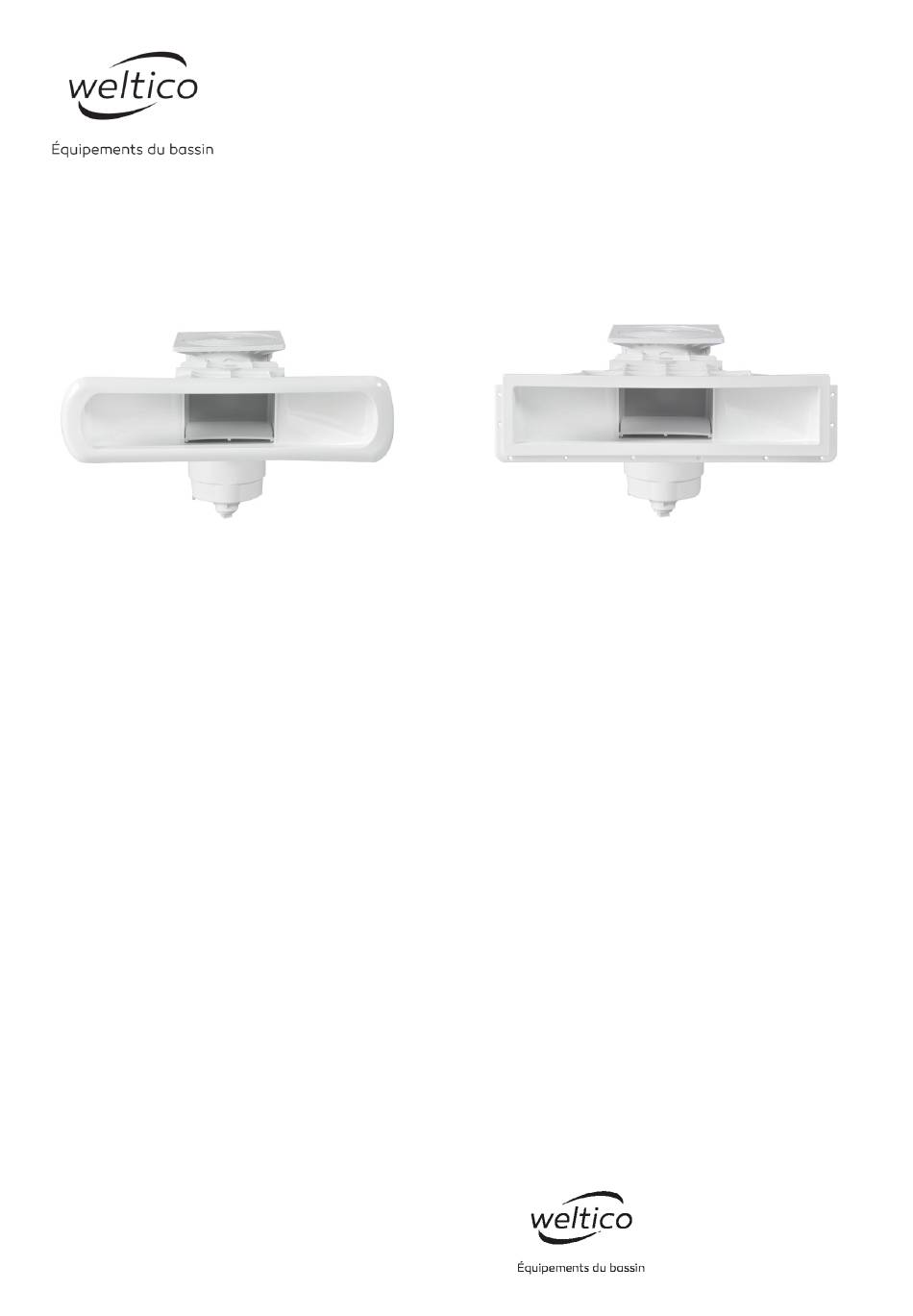

SKIMMER A600
DESIGN
ÉLÉGANCE
Sommaire
Présentation
A600 Élégance ... 2
A600 Design ... 4
Etapes de montage... 5
Autres langues disponibles sur notre site web :
IT, DE, ES, PT, NL
r.
1
15, rue des Marais BP3
44310 ST PHILBERT DE GRAND LIEU
FRANCE
Tel : +33 2 40 59 95 35
Fax : +33 2 40 59 94 91
www.acis-france.com
technique.acis@acis-france.com
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ACIS weltico A600 ELEGANCE
Summary of Contents for ACIS weltico A600 ELEGANCE
- Page 1 - Ce produit est conforme aux normes NF EN 13451-1 et NF EN 13451-3. 15, rue des Marais BP3 44310 ST PHILBERT DE GRAND LIEU FRANCE Tel : +33 2 40 59 95 35 Fax : +33 2 40 59 94 91 www.acis-france.com technique.acis@acis-france.com...
- Page 2 SKIMMER A600 Élégance NOTICE DE MONTAGE SKIMMER A600 ELEGANCE ASSEMBLY INSTRUCTIONS SKIMMER A600 ELEGANCE TECHNICAL SPECIFICATIONS : SPÉCIFICATIONS TECHNIQUES : VERSIONS : BETON/ COQUE/ LINER VERSIONS : CONCRETE- LINER /SHELL/ PANNEAU / LINER PANEL/LINER • Fabriqué en ABS blanc ou couleur WELTICO •...
- Page 3 DIMENSIONS Ligne d’eau >Sortie horizontale : Ø50mm intérieur (à ouvrir si besoin). > Horizontal outlet: Ø50mm inside (to be opened if necessary). Sortie verticale : • BSP 2’’ extérieur fileté • BSP 1’’1/2 intérieur taraudé • Ø50mm intérieur (à ouvrir si besoin). Vertical outlet: •...
- Page 4 SKIMMER A600 DESIGN NOTICE DE MONTAGE SKIMMER A600 DESIGN ASSEMBLY INSTRUCTIONS SKIMMER A600 DESIGN SPÉCIFICATIONS TECHNIQUES : TECHNICAL SPECIFICATIONS : VERSIONS : BETON-LINER / COQUE VERSIONS: CONCRETE- LINER /SHELL/ PANNEAU / LINER PANEL/LINER • Fabriqué en ABS blanc ou couleur WELTICO •...
- Page 5 DIMENSIONS > Sortie horizontale : Ø50mm intérieur (à ouvrir si besoin). > Horizontal outlet: Ø50mm inside (to be opened if necessary). Sortie verticale : • BSP 2’’ extérieur fileté • BSP 1’’1/2 intérieur taraudé • Ø50mm intérieur (à ouvrir si besoin). Vertical outlet: •...
- Page 6 3.A ASSEMBLAGE PANNEAU 3.A PANEL ASSEMBLY a).Boulonner le skimmer sur le panneau à l’aide des vis fournies. a).Bolt the skimmer on the panel using the screws provided. b).Une fois le skimmer en place, mettre le renfort dans la meurtrière avant le coulage du béton ferraillé...
- Page 7 3.B ASSEMBLAGE BETON 3.B CONCRETE ASSEMBLY PRECONISATIONS POUR TOUT ASSEMBLAGE : RECOMMENDATIONS FOR ANY ASSEMBLY: NOTA : lors du scellement du skimmer, le bloc de scellement NOTE: when sealing the skimmer, the sealing block must remain doit impérativement rester en place jusqu’à séchage complet in place until the concrete is completely dry.
