Summary of Contents for ACIS weltico 65035TW30

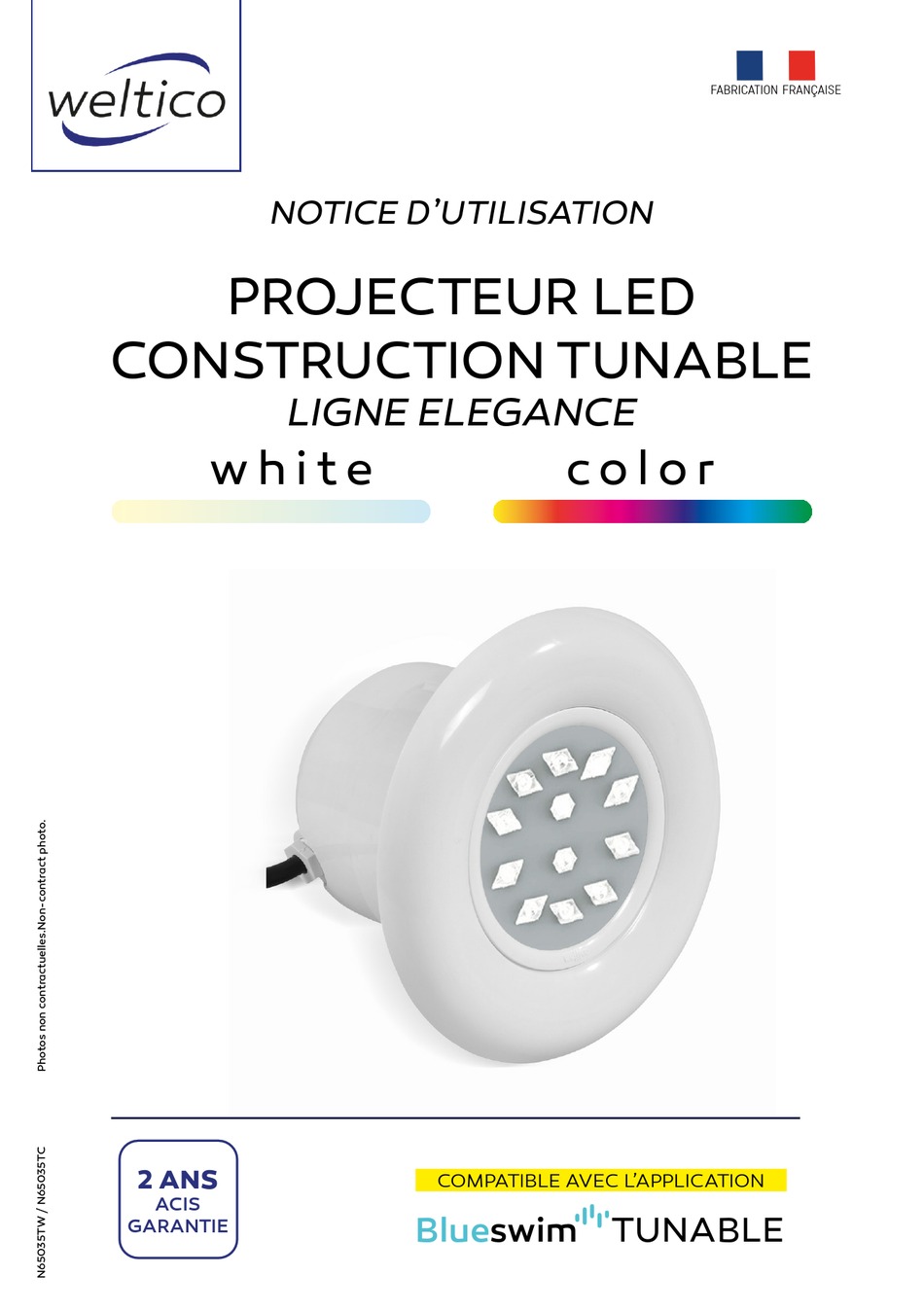

- Page 1 NOTICE D’UTILISATION PROJECTEUR LED CONSTRUCTION TUNABLE LIGNE ELEGANCE w h i t e c o l o r 2 ANS COMPATIBLE AVEC L’APPLICATION ACIS Blueswim TUNABLE GARANTIE...
- Page 2 MODE D’EMPLOI • UTILIZAR • USO ..10 FR ............10 EN ............13 ES ............16 IT .............19 SOCIÉTÉ ACIS 15, rue des Marais BP 3 44310 ST PHILBERT DE GRAND LIEU - FRANCE Web : www.acis-france.com E-mail : client.acis@acis-france.com Projecteur construction élégance tunable - 02/2021...
- Page 3 Spécifications techniques : Technische Daten: Technical specifications: Especificações técnicas: Especificaciones técnicas: Technische eigenschappen: Τεχνικά χαρακτηριστικά: Specifiche tecniche: 65035TW30 65035TC15 white blanc LEDs color couleur 12 LEDs 12LEDs V.A. Puissance absorbée WATT +/- 10% Température de couleur 2500 = warm white (Kelvin) to 6500 = cold white KwH/1000h...
- Page 4 INSTALLATION • INSTALACIÓN • INSTALLAZIONE LISTE DES PIÈCES - SPARE PARTS- ELENCO PEZZI DI RICAMBIO-LISTA PIEZAS DE RECAMBIO Projecteur construction élégance tunable - 02/2021...
- Page 5 N° REF. gaine protège câble 1m Projective cable sheath guaina di protezione cavo Funda de proteccion del 63018 cable Kit adaptation liner liner adaptation kit (2c- kit adattazione liner kit adaptacion para liner 61027 (2c-2D-4) 2D-4) (2c-2D-4) (2c-2D-4) sachet de vis et écrou screw set and nut sacchetto viti + dadi bolsa de tornillos +...
- Page 6 TYPES DE MONTAGE / MOUNTING TYPES / MONTAJE / MONTAGGIO Projecteur construction élégance tunable - 02/2021...
- Page 7 PLAN DE DÉCOUPE / CROSS SECTION DRAWING / SCHEMA DETTAGLIATO / PLAN DE CORTE Panneau / Panel / Pannello Liner Projecteur construction élégance tunable - 02/2021...
- Page 8 RACCORDEMENT ÉLECTRIQUE ELECTRICAL CONNECTION 1. Verify that the sleeve lugs and the resin-coated, heat- 1. Vérifier la présence des cosses manchons et de la gaine retractable sheath are in place. thermo-rétractable résinée. 2. insert the resin-coated, heat-retractable sheath into 2. insérer la gaine thermo-rétractable résinée sur un des one of the tow cables, and then connect the two cables deux câbles puis raccorder les 2 câbles au moyen des together using the sleeve lugs, which must be mounted...
- Page 9 CONEXIÓN ELÉCTRICA COLLEGAMENTO ELETTRICO 1. comprobar la presencia de terminales y de tubo 1. Verificare la presenza dei terminali dei manicotti e resinado termoretráctil. della guaina termoretraibile in resina. 2. introducir el tubo resinado termoretráctil en uno de los 2. inserire la guaina termoretraibile in resina su uno dos cables y, a continuación, conectar los dos cables con dei due cavi e poi collegarli mediante i terminali dei los terminales que deben colocarse a cada lado con una...
- Page 10 MODE D’EMPLOI • UTILIZAR • USO 1. CARACTÉRISTIQUES DES AMPOULES TUNABLE Tunable COLOR Tunable WHITE 9 programmes qui permettent de varier d’un blanc chaud 10 couleurs / 5 séquences de couleurs enchainées à un blanc froid. changement des couleurs ou des séquences (en standard) changement des séquences de blanc (en standard) par par coupure sur l’interrupteur d’alimentation ‘’marche /arrêt’’...
- Page 11 12 Leds Tunable Blanc 20 W 12 Leds Tunable Couleurs 36 W Section Câble Eloignement Max Coffret Section Câble Eloignement Max Coffret / Projecteur / Projecteur 2 x 1,5 mm2 14 ml 2 x 1,5 mm2 8 ml 2 x 2,5 mm2 24 ml 2 x 2,5 mm2 13 ml...
- Page 12 5. GESTION À DISTANCE AVEC BLUESWIM TUNABLE (OPTION) grâce à bluesWiM tunable, spécialement conçu pour la gamme tunable, pilotez votre éclairage à distance depuis votre smartphone en bluetooth®. composé d’un boîtier et d’une application mobile gratuite, bluesWiM tunable offre de nombreuses fonctionnalités aux projecteurs de la gamme tunable.
- Page 13 1. TECHNICAL CHARACTERISTICS LED ELEGANCE LAMP TUNABLE Tunable COLOR Tunable WHITE 9 programs that allow you to vary from warm white to 10 colors / 5 sequences of linked colors cool white. change of colors or sequences (standard) by switching change of blank sequences (standard) by switching off off the power switch «on / off»...
- Page 14 12 Leds Tunable white 20 W 12 Leds Tunable Color 36 W Cable section Distance Max Box/ Cable section Distance Max Box / Projector Projector 2 x 1,5 mm2 14 ml 2 x 1,5 mm2 8 ml 2 x 2,5 mm2 24 ml 2 x 2,5 mm2 13 ml...
- Page 15 4.2.TUNABLE WHITE the first time it is pressed, the bulb initialises on the first white sequence. With each subsequent cut, the white sequences scroll to the last one (9 in total), before returning to the first sequence. a break of more than 10 seconds causes the last blank sequence to be memorized, which you will find at the next start.
- Page 16 1. CARACTERÍSTICAS DE LA BOMBILLA TUNABLE Tunable COLOR Tunable WHITE 9 programas que le permiten variar de blanco cálido a 10 colores / 5 secuencias de colores vinculados blanco frío. cambio de colores o secuencias (estándar) apagando el cambio de secuencias en blanco (estándar) apagando interruptor de encendido «on / off»...
- Page 17 12 Leds Tunable Blanco 20 W 12 Leds Tunable Color 36 W Sección de cable Distancia Max Box / Sección de cable Distancia Max Box / Proyector Proyector 2 x 1,5 mm2 14 ml 2 x 1,5 mm2 8 ml 2 x 2,5 mm2 24 ml 2 x 2,5 mm2...
- Page 18 5. CONTROL DEL ENCENDIDO EN EL SMARPHONE (BLUESWIM TUNABLE OPCIÓN) gracias a los bluesWiM tunable, especialmente diseñados para la gama tunable, controle su iluminación a distancia desde su smartphone a través de bluetooth®. compuesto por una caja y una aplicación móvil gratuita, bluesWiM tunable ofrece muchas funcionalidades a los faros de la gama tunable.
- Page 19 1. CARATTERISTICHE DELLE LAMPADA TUNABLE Tunable COLOR Tunable WHITE 9 programmi che ti consentono di variare dal bianco 10 colori / 5 sequenze di colori collegati caldo al bianco freddo. cambio di colori o sequenze (standard) spegnendo cambio di sequenze vuote (standard) spegnendo l’interruttore di accensione «on / off»...
- Page 20 12 Leds Tunable bianco 20 W 12 Leds Tunable Colore 36 W Sezione cavo Distanza max Casella/ Sezione cavo Distanza max Casella/ Proiettore Proiettore 2 x 1,5 mm2 14 ml 2 x 1,5 mm2 8 ml 2 x 2,5 mm2 24 ml 2 x 2,5 mm2 13 ml...
- Page 21 5. CONTROLLO DELL’ILLUMINAZIONE DA SMARTPHONE (BLUESWIM TUNABLE OPZIONE) grazie a bluesWiM tunable, appositamente progettati per la gamma tunable, puoi controllare l’illuminazione della tua piscina a distanza dal tuo smartphone tramite bluetooth®. composto da un dispositivo e un’app mobile gratuita,bluesWiM tunable offre tante funzionalità da utilizzare con i fari della gamma tunable.
- Page 24 Équipements du bassin SOCIÉTÉ ACIS 15, rue des Marais BP 3 44310 ST PHILBERT DE GRAND LIEU - FRANCE www.acis-france.com client.acis@acis-france.com...
