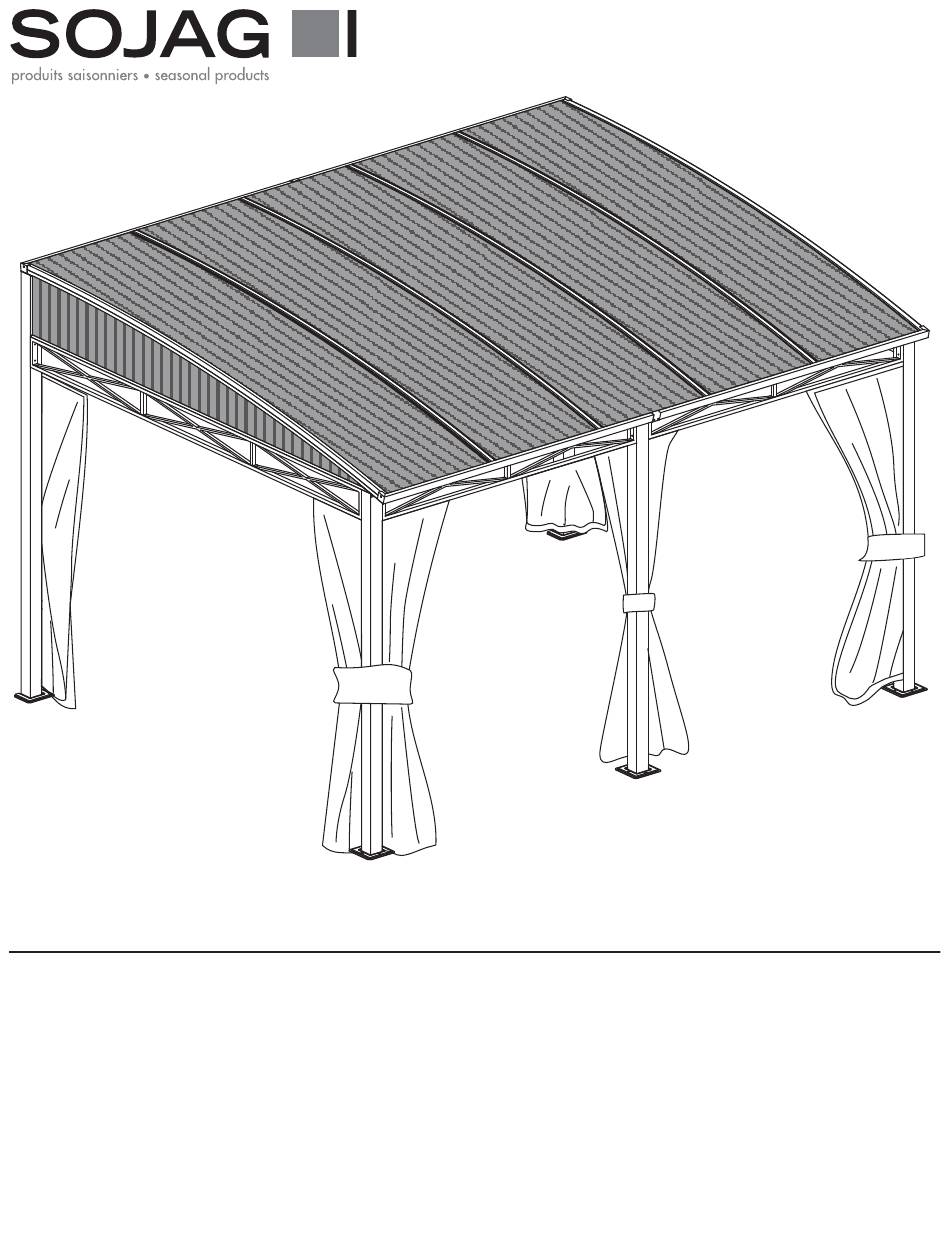

Luxor 3.05 m x 3.66 m (10 x 12 ft.) hardtop mural sun shelter

Advertisement

Quick Links

Owner's Manual
Guide de l'utilisateur
Luxor 3.05 m x 3.66 m (10 x 12 ft.)
Abri-soleil mural à toit rigide Luxor
Hardtop Mural Sun Shelter
de 3,05 m x 3,66 m (10 pi x 12 pi)
Sojag code: 500-4155891
Code Sojag : 500-4155891
UPC code: 772830155891
Code CUP : 772830155891
Costco code: 341442
Code Costco : 341442
© Sojag inc. 2014

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Luxor and is the answer not in the manual?

Questions and answers

Summary of Contents for Sojag Luxor

  • Page 1 Owner’s Manual Guide de l’utilisateur Luxor 3.05 m x 3.66 m (10 x 12 ft.) Abri-soleil mural à toit rigide Luxor Hardtop Mural Sun Shelter de 3,05 m x 3,66 m (10 pi x 12 pi) Sojag code: 500-4155891 Code Sojag : 500-4155891...
  • Page 2: Table Of Contents

    10. Ne pas installer l’abri-soleil dans un endroit où il y a possibilité de 10. Do not install the sun shelter in a space where there is the possibility vent important. of high winds. © Sojag inc. 2014...
  • Page 3: Warranty

    Tighten the screws at least twice a year. l’abri-soleil et les resserrer au minimum 2 fois par année. Do not hang any items on the structure. Ne rien suspendre à la structure. © Sojag inc. 2014...
  • Page 4: Maintenance

    Pour une pièce défectueuse, ou si un problème survient using this product, please contact SOJAG Customer Service pendant l’utilisation de ce produit, nous vous prions de contacter le service à la clientèle de SOJAG au 1-866-901-1649. at 1-866-901-1649. To order replacement parts, use the model number and the part numbers on the parts list.
  • Page 5: Pre-Assembly

    10. Ne pas assembler par journée de vent ou de pluie. TOOLS REQUIRED OUTILS REQUIS SAFETY GOGGLES SAFETY HAT LEVEL LUNETTES DE SÉCURITÉ CASQUE DE SÉCURITÉ NIVEAU GLOVES STEPLADDER PHILLIPS SCREWDRIVER GANTS ESCABEAU TOURNEVIS ÉTOILE © Sojag inc. 2014...
  • Page 6: Hardware Included

    HARDWARE KIT TROUSSE DE QUINCAILLERIE NOTE: NOTE : Item Description Pièce Description Qté Vis M6X12 Vis St4.0x15 Vis M6X16 Vis et écrou M6X8 Vis M6X20 Vis M6X30 Vis M6X10 Vis M6X12 Clé hexagonale Clé plate © Sojag inc. 2014...
  • Page 7: Package Contents

    PARTS LIST LISTE DE PIÈCES NOTE: NOTE : Item Description Pièce Description Qté © Sojag inc. 2014...
  • Page 8 Item Description Pièce Description Qté © Sojag inc. 2014...
  • Page 9 Item Description Pièce Description Qté © Sojag inc. 2014...
  • Page 10: Assembly

    ASSEMBLY ASSEMBLAGE IMPORTANT: IMPORTANT : Step 1 Étape 1 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 11 © Sojag inc. 2014...
  • Page 12 2.3 Attach the roof beams (E1) to the roof beams (E2) using four screws (W). 2.4 Attach the the roof beam (D1) to the roof beam (D2) using four screws (W). Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 13 © Sojag inc. 2014...
  • Page 14 ASSEMBLY ASSEMBLAGE CAUTION: AVERTISSEMENT : S’assurer que les bouts des crochets pointent vers l’intérieur de l’abri. Step 3 Étape 3 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 15 & & & & © Sojag inc. 2014...
  • Page 16 ASSEMBLY ASSEMBLAGE CAUTION: AVERTISSEMENT : Three people are required for this step. Trois personnes sont requises pour cette étape. Step 4 Étape 4 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 17 © Sojag inc. 2014...
  • Page 18 ASSEMBLY ASSEMBLAGE Step 5 Étape 5 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 19 © Sojag inc. 2014...
  • Page 20 ASSEMBLY ASSEMBLAGE Step 6 Étape 6 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 21 © Sojag inc. 2014...
  • Page 22 Step 7 Étape 7 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 23 © Sojag inc. 2014...
  • Page 24 ASSEMBLY ASSEMBLAGE Step 8 Étape 8 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 25 & © Sojag inc. 2014...
  • Page 26 ASSEMBLY ASSEMBLAGE Step 9 Étape 9 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 27 © Sojag inc. 2014...
  • Page 28 ASSEMBLY ASSEMBLAGE Step 10 Étape 10 Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 29 © Sojag inc. 2014...
  • Page 30 Deux personnes sont requises pour cette étape. Step 11 Étape 11 11.1 11.1 11.2 11.2 de toit (I2) à la barre de toit (G1) en utilisant une vis (X4). Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 31 START HERE DÉBUTER & © Sojag inc. 2014...
  • Page 32 (G1, G2 and H). trouvant sur les barres de toit (G1, G2 et H). Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 33 THIS SIDE UP CE CÔTÉ VERS LE HAUT © Sojag inc. 2014...
  • Page 34 Deux personnes sont requises pour cette étape. Step 13 Étape 13 13.1 13.1 13.2 13.2 de toit (I2) à la barre de toit (G2) en utilisant une vis (X4). Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 35 START HERE DÉBUTER & © Sojag inc. 2014...
  • Page 36 Répéter cette étape pour les moustiquaires et rideaux restant. Repeat for all pieces of mosquito netting (T2) and curtain (T1). Parts required for this step / Pièces requises pour cette étape : © Sojag inc. 2014...
  • Page 37 & © Sojag inc. 2014...
  • Page 38 Notes © Sojag inc. 2014...
