EzCAP ezcap273 Quick Start Manual
  1. Manuals
  2. Brands
  3. EzCAP Manuals
  4. Voice Recorder
  5. ezcap273
  6. Quick start manual

EzCAP ezcap273 Quick Start Manual

Portable hdmi 1080p60 recorder
Hide thumbs

Advertisement

Quick Links

Download this manual
Portable HDMI 1080P60 Recorder
Quick Start Guide
Thanks for purchasing ezcap273 Portable HDMI 1080P60 Recorder. The following guides you how to
set up. Hope this device will bring you nice digital experience.
With ezcap273 Portable HDMI 1080 60hz Recorder, you can record, playback 1080P60 video from
any HDMI source video, it with a 3.5inch screen, works standalone.

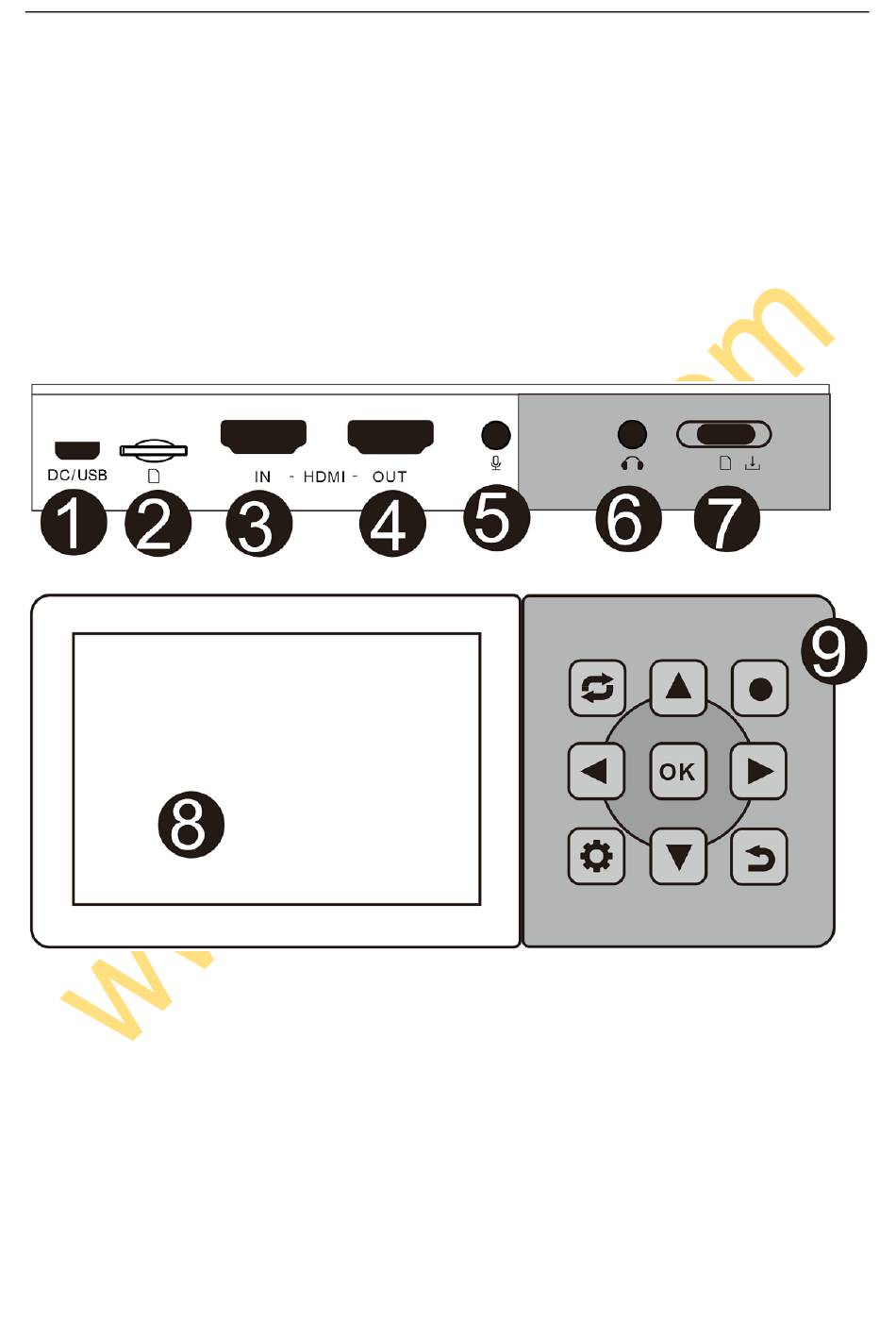

Features:
1.DC/USB –Power and charge. Also can connect to USB port of computer, for card reader.
2. Micro SD card– For save recording (support exFAT and FAT32).
3. HDMI input port – Connect video source with HDMI cable.
4. HDMI output port – Connect to TV or monitor to show video, not necessary only if you need.
5. Microphone – Connect Microphone for mixing with video (3.5mm TRS standard)
6. Earphone – Connect earphone (3.5mm TRS standard)
