SCHRITT 4
Einsetzen der Befestigungsbolzen
Nachdem die Löcher gebohrt sind, können Sie die Befestigungsbolzen in die
Wand einsetzen. Entfernen Sie hierfür zunächst die Kontermutter, die
Unterlegscheibe und den Sicherungsring vom Bolzen, und verstauen Sie diese
Kleinteile so, dass sie für den nächsten Schritt gut greifbar sind.
Die Bolzen sind relativ schwer im Bohrloch zu versenken. Es ist eventuell
erforderlich, sie in die Wand einzuschlagen. Verwenden Sie hierfür
ausschließlich einen Holzhammer. Mit einem Metallhammer könnte das
Gewinde auf der Vorderseite der Bolzen beschädigt werden, wodurch
diese unter Umständen unbrauchbar werden.
Wenn Sie die Holzhammer-Methode anwenden, empfehlen wir, die
Kontermutter vorher wieder lose auf den Bolzen aufzuschrauben. Auf
diese Weise schützt die Mutter das Gewinde während des Einschlagens.

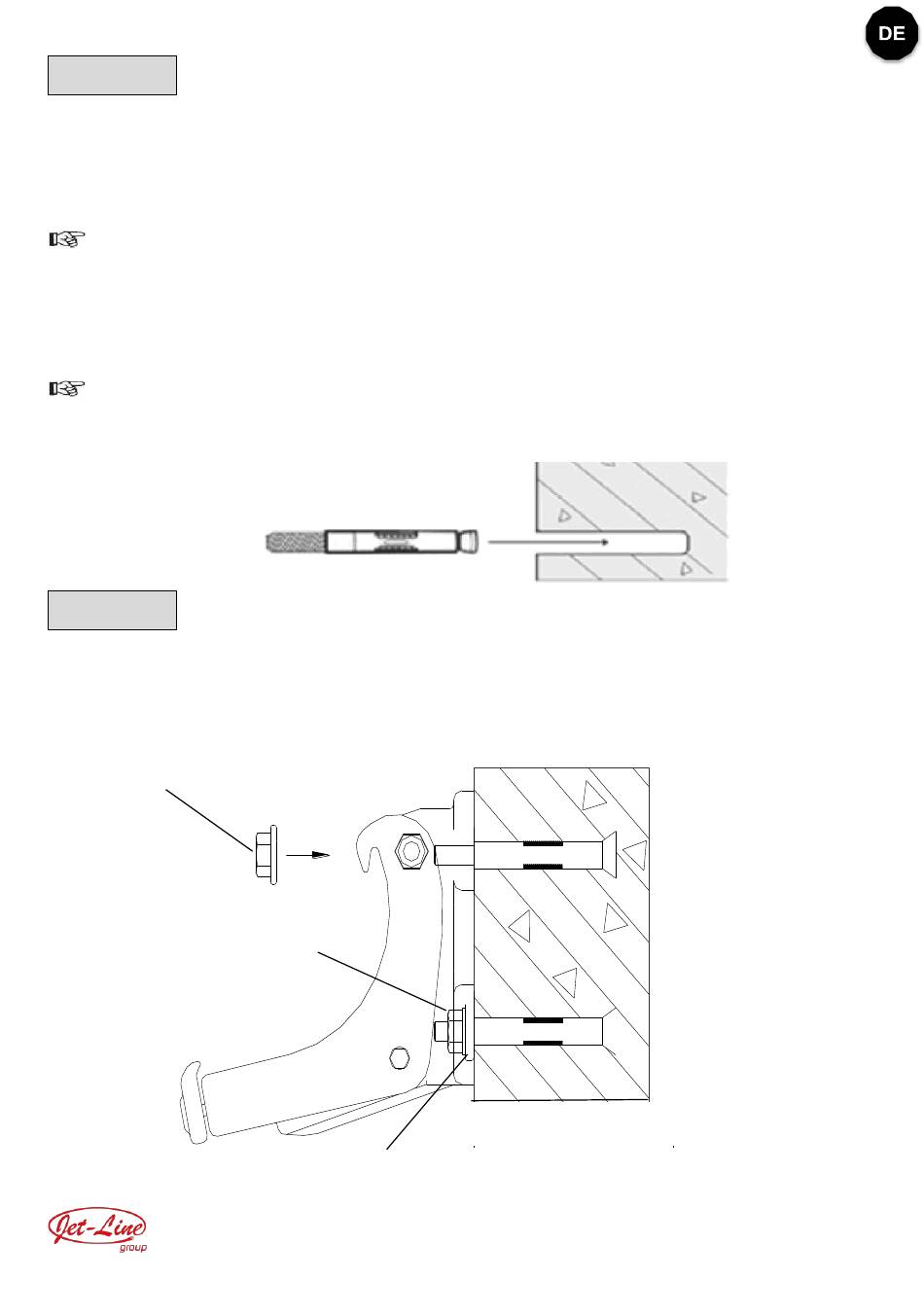

SCHRITT 5 Montieren der Wandhalter
Setzen Sie zunächst die Unterlegscheiben auf den Gewindeteil auf, der nun aus
Ihrer Wand herausragt. Platzieren Sie die beiden Löcher des Wandhalters
darüber. Legen Sie nun noch den Sicherungsring über die Schrauben und
fixieren das Ganze dann mit den Kontermuttern.
Kontermutter
Sicherungsring
Wandhalter im
Querschnitt
Befestigungsbolzen
Unterlegscheibe
Cross section
of wall
Wand im
Querschnitt
