MADE IN ITALY
EMC/2006/95/CE
Display alfanumerico LCD retroilluminato (2x16 caratteri)
Tamper di protezione antiapertura ed antistrappo
Colore bianco
Ingressi programmabili 1
Lettore per chiave di prossimità integrato (XM22PX)
Buzzer
Tensione nominale di alimentazione 12Vcc ±5%
Assorbimento normale 120mA
LED di segnalazione
Grado protezione del contenitore IP40
Uscita logica a collettore aperto 30mA max. 1
Contenitore esterno ABS
Grado di sicurezza 1
Classe ambientale 2
Dimensioni (LxAxP) 107x141x25mm
Conforme norme CEI EN 50131-1
Installazione
Non installare la consolle in luoghi esposti a temperature estreme o alle intemperie.
Fissare la consolle ad un'altezza che permetta un agevole accesso al pannello frontale.
Per un fissaggio solido ed affidabile, è indispensabile assicurarsi che la superfice di appoggio sia piana.
NOTA:
Le consolle sono protette contro le manomissioni, ciò nonostante l'installazione in un locale protetto
ed eventualmente nella zona di copertura di un rivelatore volumetrico è una protezione supplementare.

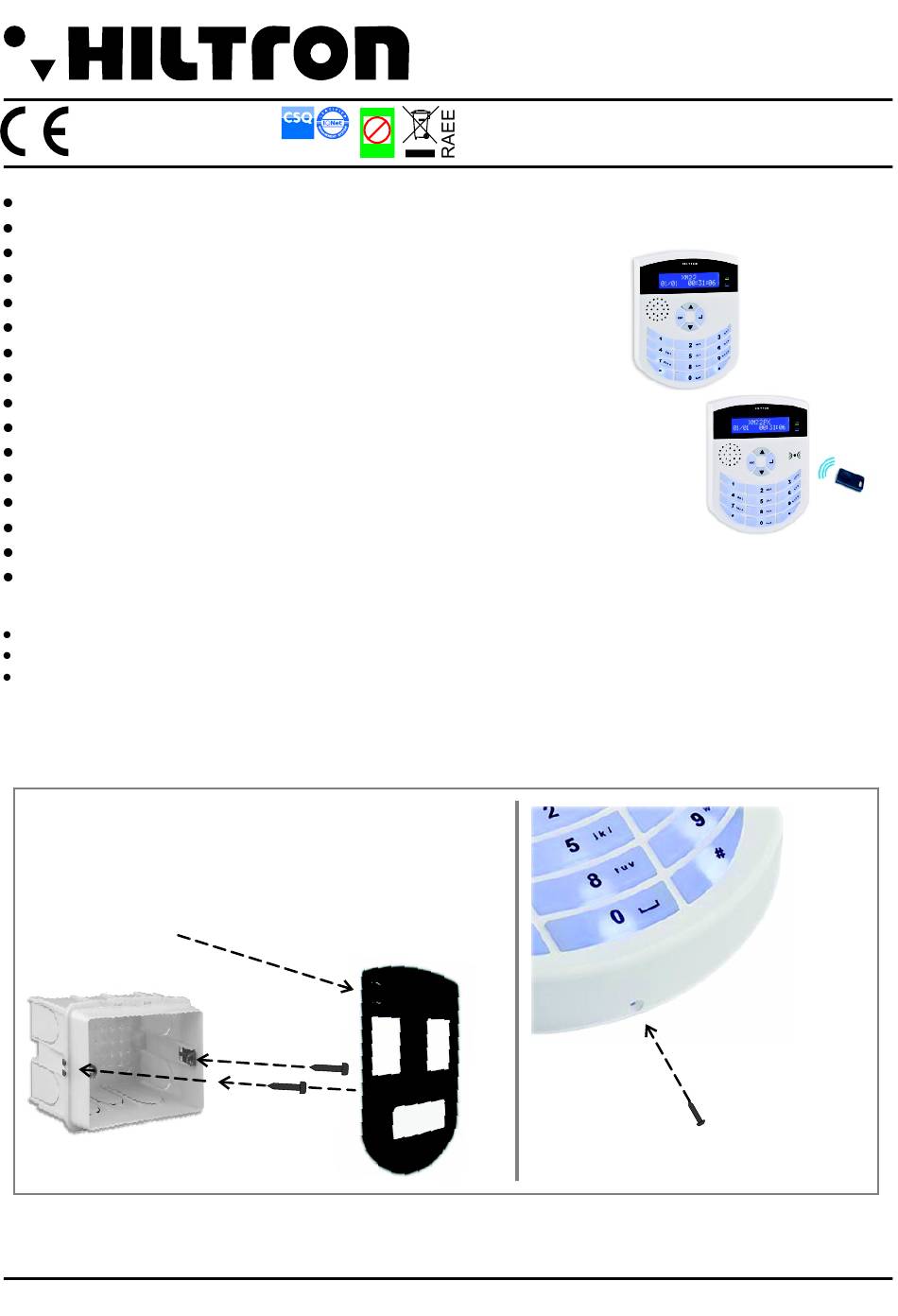

Il fondo della consolle può essere montato
su una comune cassetta murale tipo "503".
Per la protezione antistrappo,fissare
con la vite in dotazione
Lead free
Lead free
Lead free
Lead free
Pb
Pb
Pb
Pb
Azienda con Sistema di
RoHS
RoHS
RoHS
RoHS
gestione per la Qualità
compliant
compliant
compliant
compliant
UNI EN ISO 9001:2000
XM22PX - Consolle XM con lettore XMK
Serrare la vite come in figura per
fissare il coperchio con la base
XM22
XM22PX

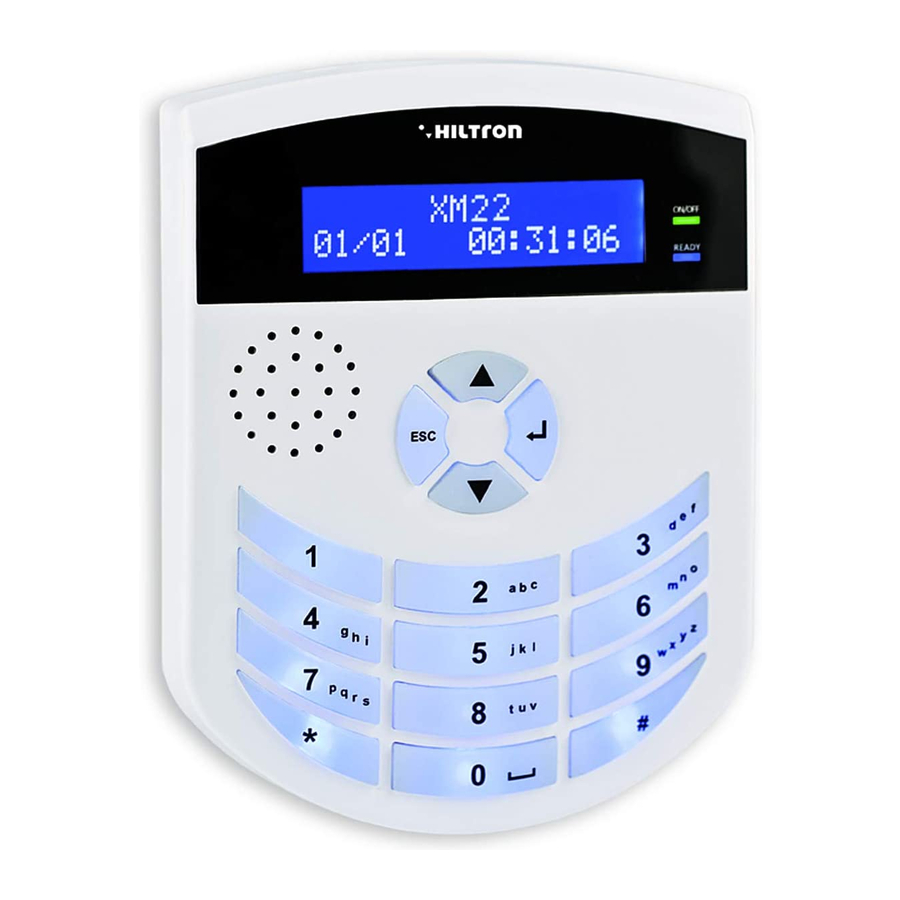

XM22 - Consolle XM
1
Advertisement
Table of Contents
Summary of Contents for Hiltron XM22
- Page 1 XM22 XM22PX XM22 - Consolle XM Lead free Lead free Lead free Lead free MADE IN ITALY EMC/2006/95/CE XM22PX - Consolle XM con lettore XMK Azienda con Sistema di RoHS RoHS RoHS RoHS gestione per la Qualità compliant compliant compliant...
- Page 2 '+ EXT e 'GND' che alimentano la linea multiplexer. Lettore di chiave XM22PX (Tipo 08) Ogni consolle XM22 e XM22B è dotata di un lettore di chiave di prossimità: Per usarlo è necessario collegare anche il cavo blu sulla linea Multiplexer.
- Page 3 Funzionamento LED Sulle consolle XM22 e XM22PX i due LED indicano normalmente lo stato dell’inseritore presente al suo interno. Se si preme un tasto qualunque i due LED indicano, invece, lo stato della consolle per 5 secondi.
- Page 4 XM22 - XM22PX - Consolle con display alfanumerico Serie XM Tabella consolle XM22/XM22PX (Tipo 04) La seguente tabella illustra quali sono le funzionalità principali del Tipo04 PARAMETRI ABILITAZIONE DESCRIZIONE SERIALE FUNZIONE STATO MPX NESSUNA ERRORE LINK MPX DISINSERIMENTO TAMPER / INPUT 24H INSERIMENTO POLAR.
- Page 5 XM22 XM22PX Lead free XM22 - Consolle for centrals XM Series MADE IN ITALY EMC/2006/95/CE Azienda con Sistema di XM22PX - Consolle for centrals XM Series with reader XMK RoHS gestione per la Qualità compliant UNI EN ISO 9001:2000 Alphanumeric backlit display LCD (2x16 characters)
- Page 6 ' + EXT and ' GND ' which feed the line multiplexer. XM22PX Key reader (Type 08) Each console XM22 and XM22B is equipped with a proximity key player: To use it you must also connect the blue wire on the Multiplexer.
- Page 7 LED operation On the console XM22 and XM22PX the two LEDs indicate the status of the connector normally present within it. If you press any button the two LEDs indicate the status of the console for 5 seconds.
- Page 8 XM22 - XM22PX - Consolle with alphanumeric display Serie XM XM22/XM22PX Console table (Typo 04) The following table shows what are the major features of the Type04 PARAMETERS ENABLING DESCRIPTION FUNCTION SERIAL NONE MPX STATUS DISCONNECTION MPX LINK ALARM CONNECTION...
