dBTechnologies VIO-C Series Instructions

Fly-bar for the usage of vio c12 or c15 (up to 4 elements) as constant curvature array

VIO-C SERIES

FLY-BAR per l'utilizzo in array a curvatura costante di ViO C12 o C15 (fino a 4 elementi).

FLY-BAR for the usage of ViO C12 or C15 (up to 4 elements) as constant curvature array.

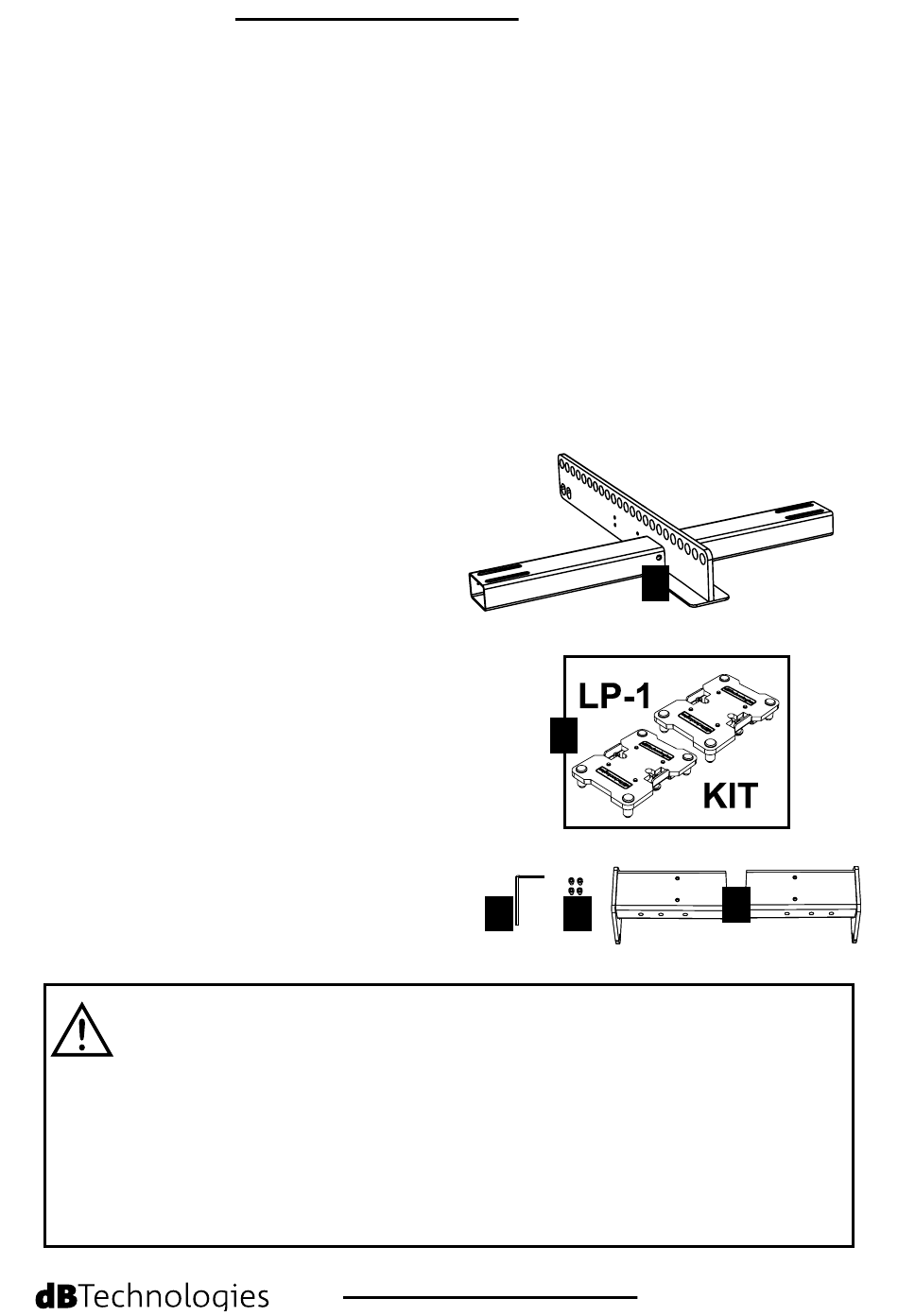

1.Contenuto della confezione

Package content

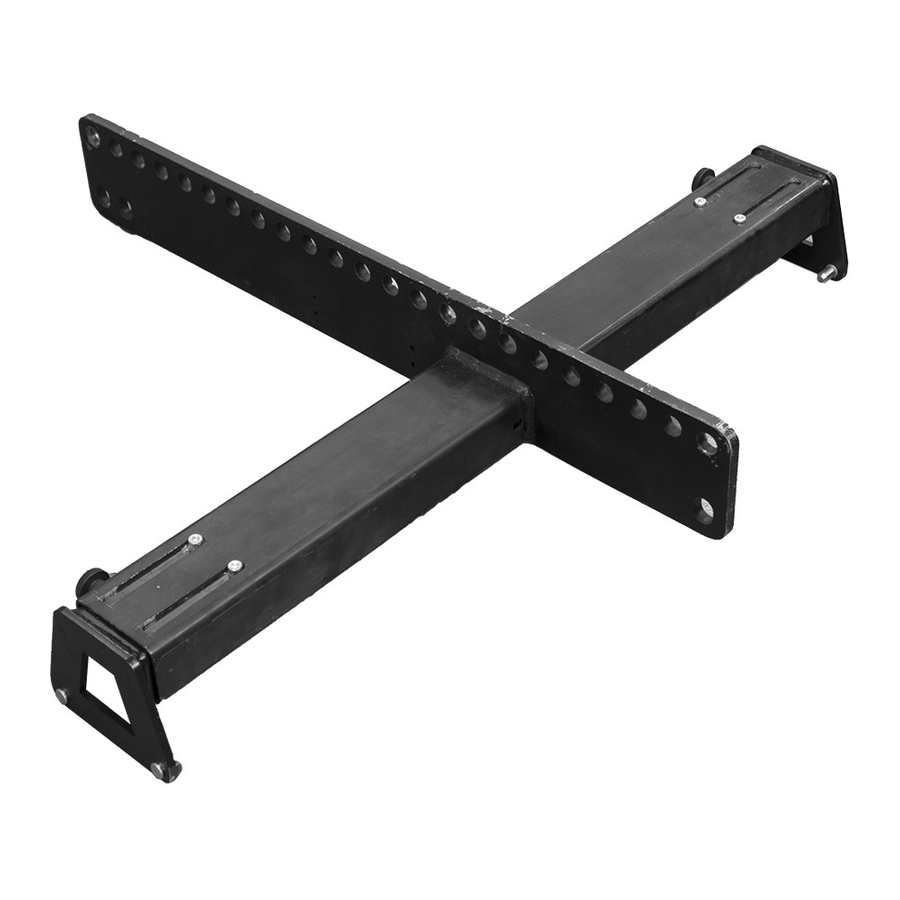

Struttura principale del fly-bar.

Fly-bar main structure.

Kit LP-1 (set di 2 pezzi che con-

tiene le istruzioni relative)

LP-1 kit (2 pieces with related instructions)

Staffe laterali (2x)

Side brackets (2x)

Viti a brugola (4x)

Hex screws (4x)

Chiave a brugola

Allen wrench

ATTENZIONE: DRK-CCA deve essere utilizzato solo da personale qualificato! Operare in 2 persone. Assicu-

rarsi che l'installazione sia posizionata in modo stabile e sicuro per scongiurare ogni condizione di perico-

lo per persone, animali e/o cose. L'utilizzatore è tenuto a verificare le regolamentazioni e le leggi cogenti

in materia di sicurezza nel Paese in cui si utilizza il prodotto. Installare il prodotto attenendosi a quanto

illustrato in queste istruzioni. Al fine dell'utilizzo in sicurezza dell'accessorio, verificarne periodicamente

funzionalità e integrità prima dell'utilizzo.

WARNING: For installation of DRK-CCA use only specialist personnel! Operate in 2 people. Make sure that

the installation is positioned in a stable and secure way in order to avoid any dangerous conditions for

people, animals and/or objects. It is mandatory to follow the safety law and regulations of the Country in

which the equipment is installed. Install the product as described in these instructions. Check periodically

the integrity and functionality of this optional equipment before the use, for a safe installation.

ISTRUZIONI DI UTILIZZO DRK-CCA

DRK-CCA INSTRUCTIONS

DRK-CCA

420120360Q REV.1.1
