Grok Cocktail 10-8327 Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
COCKTAIL
Francesc Vilaró
LUMINOTECHNIC FEATURES
Light source: LED
CRI: 90
MacAdam steps: 3
Photobiological risk: RG0
EMERGENCY MODULE FEATURES
Battery type: Lithium ion
LOGISTICS
Net weight (kg): 0.75
Packaged weight (kg): 1.38
Packaging: 160mm x 160mm x 280mm
LEDS-C4 Afores s/n 25750 Torà (Lleida) Spain +973 468 100 leds-c4@leds-c4.com
10-8327-EX-EX
TECHNICAL FEATURES
Power (W) : 3W
Total power consumption of light (W) : 3.5W
Real lumens : 237
Real lm/W : 68
Colour temperature : LED warm-white 2700K
Structure material : Aluminium
Structure finish : Olive grey
Diffuser material : Polycarbonate
Diffuser finish : Satin
Useful life : 50.000h L80B20
Installation Instructions
IP20
Equipment included : Yes, electronic
Voltage / frequency : 100-240V/50-60Hz
Warranty : 5 Years
Max. temperature : 25ºC
Energy efficiency : LED A++
COCKTAIL
3D File
Photometry
Dialux | ULD
Revit
350º
60º
6 Un
1 / 42
10-8327-EX-EX V0

Advertisement

loading
Need help?

Need help?

Do you have a question about the Cocktail 10-8327 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Grok Cocktail 10-8327

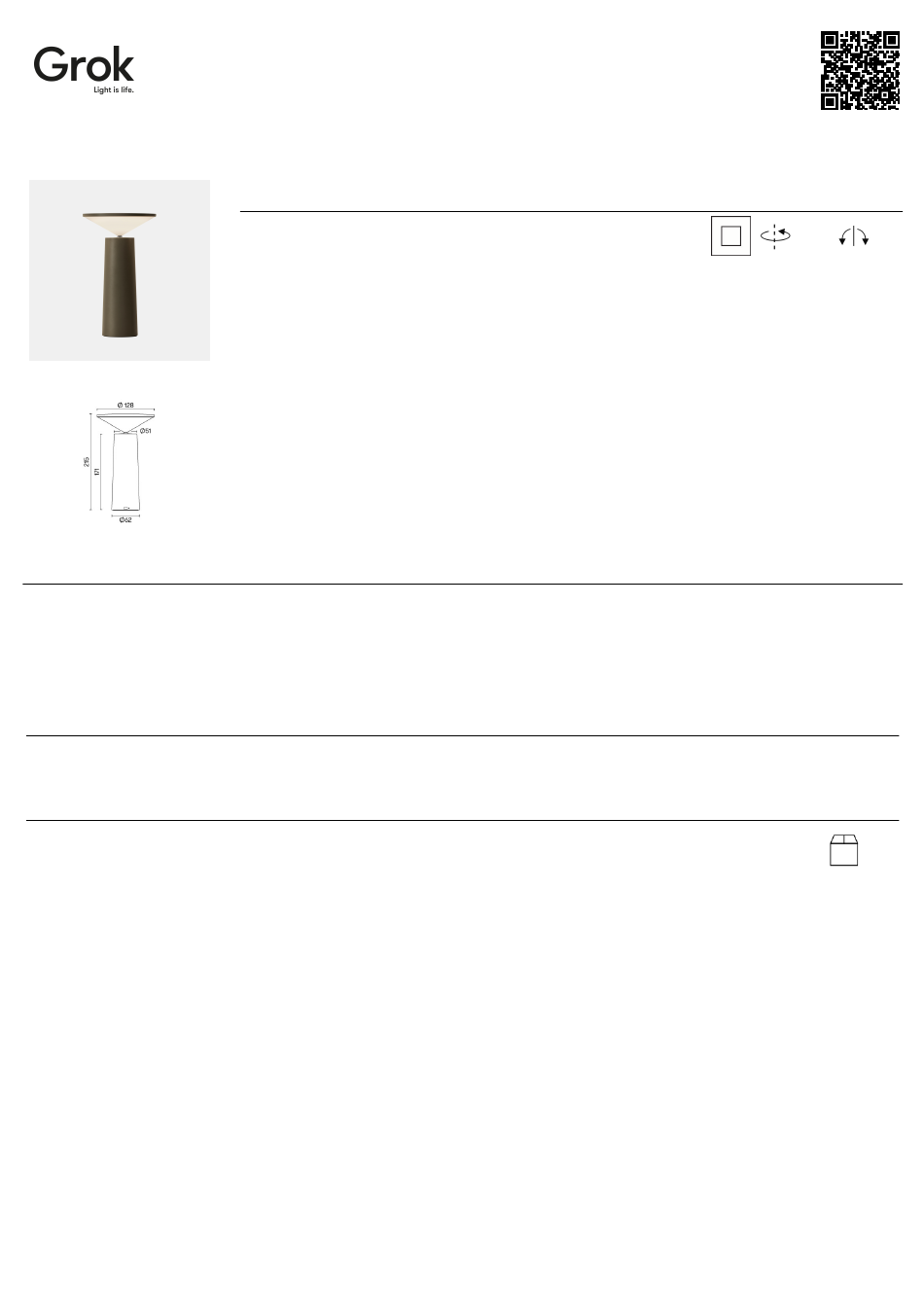

  • Page 1 Installation Instructions 3D File Photometry Dialux | ULD Revit COCKTAIL 10-8327-EX-EX Francesc Vilaró TECHNICAL FEATURES IP20 350º 60º Power (W) : 3W Equipment included : Yes, electronic Total power consumption of light (W) : 3.5W Voltage / frequency : 100-240V/50-60Hz Real lumens : 237 Warranty : 5 Years Real lm/W : 68...
  • Page 2 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Round Luminaire Diam. 128 mm Height 42 mm Round Luminous Area...
  • Page 3 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Luminous Intensity Table cd/klm Table 1/1 C 0.00 C 0.00...
  • Page 4 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Diam=128mm C Halfplanes 180.0 120°...
  • Page 5 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Diam=128mm C Halfplanes 180.0 cd/klm -180°...
  • Page 6 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical S = 0.250 Reflectancies Ceiling/Cavity Walls WorkingPlane...
  • Page 7 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Total Flux=237.27 Luminaire Flux=237.27 0.60 0.80 1.00...
  • Page 8 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Utilizations CIE Mounting Direct Normalization Normalised Suspension Ratio 1/3...
  • Page 9 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Width at 50.00 % of Max Intensity H[m] 1.00 2.00...
  • Page 10 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Isolux (Floor) Luminaire position X=0.00m Y=0.00m Z=2.50m -0.5 -1.5 V0H+...
  • Page 11 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Luminance C Halfplanes 90° 75°...
  • Page 12 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Luminance cd/m2 Table 1/3 C 0.00 C 10.00 C 20.00...
  • Page 13 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Luminance cd/m2 Table 2/3 C 130.00 C 140.00 C 150.00...
  • Page 14 Luminaire Code 10-8327-EX-EX Name COCKTAIL Measurem. Code 10-8327-EX-EX Name COCKTAIL Luminaire Flux 237.27 lm Luminaire Power 3.60 W Efficacy 65.91 lm/W Efficiency 100.00% Sources Flux 237.27 lm Maximum value 217.63 cd/klm Position C=0.00 G=31.00 CG Rotosymmetrical Luminance cd/m2 Table 3/3 C 260.00 C 270.00 C 280.00...
  • Page 15 Cocktail 10-8327...
  • Page 17 Ø128 Ø51 Ø62...
  • Page 18 (EN) ENGLISH CHARACTERISTICS • Light source: 26 LED diodes • Power: 3.5W • Colour temperature: 2700K (CRI >90) • Power source: 5V DC, 1A • IP20 WARNINGS Please read this manual thoroughly before using the product. To charge the battery, connect the charger provided to the Keep this manual until the product comes to the end of its light’s charger connector (B) and plug into the mains.
  • Page 19 (РУС) РУССКИЙ ХАРАКТЕРИСТИКИ • Источник света: 26 светодиодов (LED) • Мощность: 3.5W • Цветовая температура: 2700K (CRI >90) • Аккумулятор: 5V DC, 1A • IP20 ПРЕДУПРЕЖДЕНИЕ светящийся индикатор (А) начинает мигать красным. Внимательно прочтите инструкцию перед использованием Когда аккумулятор полностью разряжается, светильник продукта.

  • Page 20: (It) Italiano

    (IT) ITALIANO CARATTERISTICHE • Fonte di illuminazione: 26 diodi emittori di luce (LED) • Potenza: 3.5W • Temperatura del colore: 2700K ( CRI >90) • Alimentazione: 5V DC, 1A • IP20 AVVERTENZE Leggere attentamente questo manuale prima di utilizzare il zione, alla presa di ricarica dell’apparecchio (B) e collegarlo prodotto e conservarlo fino alla fine della vita utile dell’appa- alla rete.
  • Page 21 (ES) ESPAÑOL CARACTERÍSTICAS • Fuente de luz: 26 diodos luminosos (LED) • Potencia: 3.5W • Temperatura de color: 2700K ( CRI >90) • Alimentación: 5V DC, 1A • IP20 ADVERTENCIAS Lea atentamente este manual antes de utilizar el producto. conector de carga de la luminaria (B) y enchúfelo a la red Consérvelo hasta el final de la vida útil del aparato.
  • Page 22 (FR) FRANÇAISE CARACTÉRISTIQUES • Source lumineuse : 26 diodes lumineuses (LED) • Puissance : 3.5W • Température de couleur : 2700 K (IRC > 90) • Alimentation : 5 V CC, 1 A • IP20 MISES EN GARDE Veuillez lire attentivement le présent manuel avant d’utiliser le teur de charge du luminaire (B) et branchez-le sur le réseau produit.
  • Page 23 (DE) DEUTSCHE EIGENSCHAFTEN • Lichtquelle: 26 Leuchtdioden (LED) • Leistung: 3.5W • Farbtemperatur: 2700K (CRI>90) • Stromversorgung: 5V DC, 1A • IP20 HINWEISE Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor leerem Akku schaltet sich die Leuchte aus. Laden Sie dann den Sie das Produkt verwenden.

  • Page 25: Instrucciones De Seguridad

    (ES) Derechos de garantía El fabricante LEDS-C4, S.A. garantiza al consumidor y usuario el correcto funcionamiento del producto y posibles reparaciones o suministro de recambios del modelo debidos a defectos de fabricación durante el periodo de 5 años* desde la fecha de entrega, pero no puede responsabilizarse de daños y/o perjuicios causados por un mal empleo del mismo.
  • Page 26 25. No modificar o manipular la fuente de luz de ninguna manera no descrita en este manual. No adherir etiquetas u otros materiales directamente sobre la fuente de luz. Para modificar el aspecto del haz, solo utilizar accesorios aceptados por el fabricante. 26.
  • Page 27 Altura máxima montaje de la luminaria permitida. dmàx:... La luminaria solo debe ser conectada a una base de enchufe con el mismo IP que la luminaria. IPxx Uso exclusivo de lampara LED. Potencia máxima indicada. Luminaria no apta para el paso de vehículos a motor. VOLUMEN ACCESIBILIDAD: La luminaria debe montarse sólo fuera de la zona al alcance de la mano indicada (*).

  • Page 28: Led Driver

    TYPE - Conexiones tipo X: que tengan un cable flexible o cordón especialmente preparado: Si el cable TYPE flexible o cordón de está dañado, debe sustituirse por un cable flexible o cordón especial que suministre exclusivamente el fabricante o su servicio técnico. - Conexiones tipo Y: Si el cable flexible o cordón de esta luminaria está...

  • Page 29: Safety Instructions

    (EN) Warranty rights The manufacturer LEDS C4, S.A. guarantees to the consumer and user the correct functioning of the product, and possible repairs or the supply of replacement parts of the model due to manufacturing defects for a period of 5 years* from the delivery date, but cannot accept any responsibility for damages and/or losses caused by its misuse.
  • Page 30 25. Do not modify or handle the light source in any way other than as described in this manual. Do not stick labels or other materials directly onto the light source. To modify the appearance of the light beam, only use accessories approved by the manufacturer.
  • Page 31 Maximum permitted height for the installation of the luminaire. dmàx:... The luminaire must only be connected to a socket with the same IP protection as the luminaire. IPxx Only use LED bulbs. Maximum power indicated. Luminaire not suitable for vehicle crossings. ACCESSIBILITY RANGE: The luminaire must only be installed outside of the indicated arm’s length range (*).

  • Page 32: Connection Diagram

    TYPE - Type X connections: must have a flexible wire or specially prepared cord: If the flexible wire or cord TYPE is damaged, it must be replaced by a special flexible wire or cord that is supplied only by the manufacturer or its technical service.

  • Page 33: Consignes De Sécurité

    (FR) Drots de garantie Le fabricant LEDS C4, S.A. garantit au consommateur et à l’utilisateur le fonctionnement correct du produit, ainsi que les éventuelles réparations ou la fourniture de pièces de rechange du modèle dues à des défauts de fabrication pendant une période de 5 ans* à compter de la date de livraison, mais il ne peut être tenu responsable des dommages et/ou préjudices occasionnés par un mauvais emploi de ce dernier.
  • Page 34 24. Les luminaires équipés de modules LED doivent être positionnés de telle sorte qu’ils ne soient pas exposés au rayonnement solaire direct ou à d’autres sources de chaleur. 25. Évitez de modifier ou de manipuler la source lumineuse d’une manière non décrite dans le présent manuel. Ne collez pas d’étiquettes ou autres matières directement sur la source lumineuse.
  • Page 35 Hauteur maximale autorisée pour l’installation du luminaire. dmàx:... Le luminaire ne doit être raccordé qu’à une prise de courant dotée du même IP que le luminaire. IPxx Usage exclusif d’ampoule LED. Puissance maximale indiquée. Luminaire non adapté au passage de véhicules à moteur. VOLUME D’ACCESSIBILITÉ: Le luminaire ne doit être installé...

  • Page 36: Schéma De Raccordement

    TYPE - Raccordements de type X : dotés d’un câble flexible ou d’un cordon spécialement préparé. Si le TYPE câble ou cordon flexible est endommagé, il doit être remplacé par un câble flexible ou cordon spécial fourni exclusivement par le fabricant ou son service technique. - Raccordements de type Y : si le câble flexible ou le cordon de ce luminaire est endommagé, il doit être remplacé...
  • Page 37 (DEU) Garantieansprüche Der Hersteller LEDS-C4, S.A. garantiert dem Verbraucher und Nutzer gemäß den allgemeinen, nachfolgend aufgeführten Bedingungen die einwandfreie Funktionsweise des Produkts und eventuelle Reparaturen oder einen Modellaustausch aufgrund von Herstellungsmängeln für einen Zeitraum von 5 Jahren* nach Lieferdatum. Der Hersteller kann aber nicht für Schäden und/oder Verletzungen haftbar gemacht werden, die durch Missbrauch oder falsche Anwendung verursacht wurden.
  • Page 38 23. Externe Kabel und Kabelfasern, die innerhalb oder durch eine Leuchte miteinander verbunden sind, müssen so ausgewählt und verlegt werden, dass sie nicht durch Hitze oder UV-Strahlung der Leuchte oder Leuchtmittel (z.B. durch Abschirmung) beschädigt werden. 24. Leuchten die über LED-Modulen verfügen, sollten so positioniert werden, dass sie keiner direkten Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt sind.
  • Page 39 Die Leuchte funktioniert nur mit einem Trenn- und Sicherheitstransformator. Maximal zulässige Montagehöhe der Leuchte. dmàx:... Die Leuchte sollte nur an eine Steckdose angeschlossen werden, die über dieselbe IP wie die Leuchte verfügt. IPxx Ausschließliche Verwendung von LED-Lampen. Maximale Leistung angegeben. Leuchte, die nicht für den Durchgang von Kraftfahrzeugen geeignet ist.
  • Page 40 - Anschlüsse vom Typ X: Mit flexiblem Kabel oder speziell vorbereiteter Litze: Wenn das flexible Kabel TYPE oder die Litze beschädigt ist, muss es durch ein flexibles Kabel oder eine spezielle Litze ersetzt werden, die ausschließlich vom Hersteller oder seinem technischen Kundendienst geliefert werden. - Anschlüsse vom Typ Y: Wenn das flexible Kabel oder die Litze dieser Leuchte beschädigt ist, darf es nur durch den Hersteller, seinen technischen Service oder eine gleichwertige Person mit entsprechender Qualifikation ersetzt werden, um eventuelle Risiken zu vermeiden.
