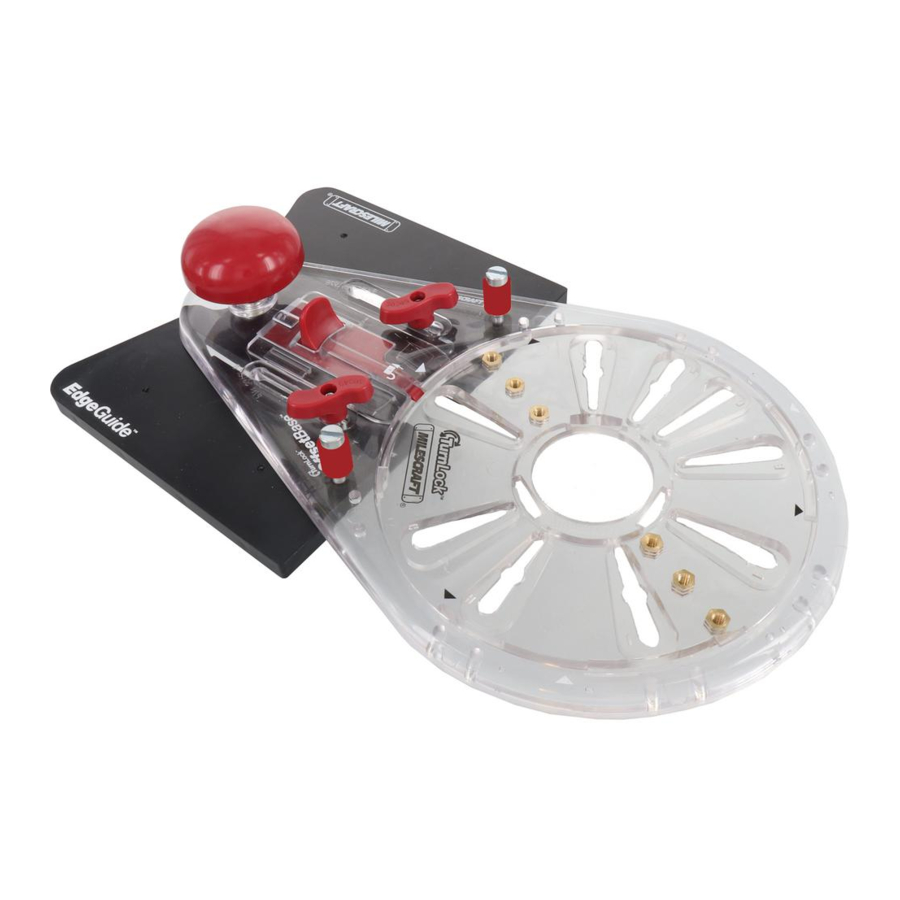

Milescraft Edge&MortiseGuide 1224 Instruction Manual

Edge&MortiseGuide
GB
™
1 – Offset Base
2 – Base Plate
3 – Edge Guide
4 – T-Bolt (2)
5 – Washer (2)
6 – S-Knob (2)
7 – 5/8˝ Bushing
8 – Centering Pin
9 – Base Plate Mounting Screws (6)
10 – Mortising Pins (2)
Edge&MortiseGuide
MR
E
1 – Base de apoyo
2 – Placa Base
3 – Guía de borde
4 – Perno para pista T (2)
5 – Arandela (2)
6 – Perillas tipo S (2)
7 – Buje de 16mm
8 – Perno de Centrad
9 – Tornillos de Montaje (6)
10 – Clavijas mortajadoras (2)
© 2021 Milescraft, Inc. • U.S. Patents #7,089,978 / 7,467,651 / 9,726,469
Edge&MortiseGuide
F
MC
1 – Plaque de base déportée
2 – Semelle de Base
3 – Guide de bord
4 – Boulon de rainure de fixation (2)
5 – Rondelle (2)
6 – Boutons de style en S (2)
7 – Douille de 16mm
8 – Pion de centrage
9 – Vis de montage (6)
10 – Goupilles à mortaiser (2)
Edge&MortiseGuide
D
1 – Ausgleichsplatte
2 – Grundplatte
3 – Führungsanschlag
4 – T-Nut Bolzenschraube (2)
5 – Unterlagscheiben (2)
6 – S-förmige Feststellknöpfe (2)
7 – Kopierhülse
8 – Zentrierstift
9 – Montageschrauben (für Oberfräse) (6)
10 – Anlaufrollen (2)
www.milescraft.com
•
Model Model
1224 1274
Modèle Modèle
Modelo Modelo
Modell Modell
7
8
1 0
9
3
1
1
M1224MRV2 • M1274MRV2 • 06/21
®
2
6
5
4
