Hadex D344A Quick Start Manual

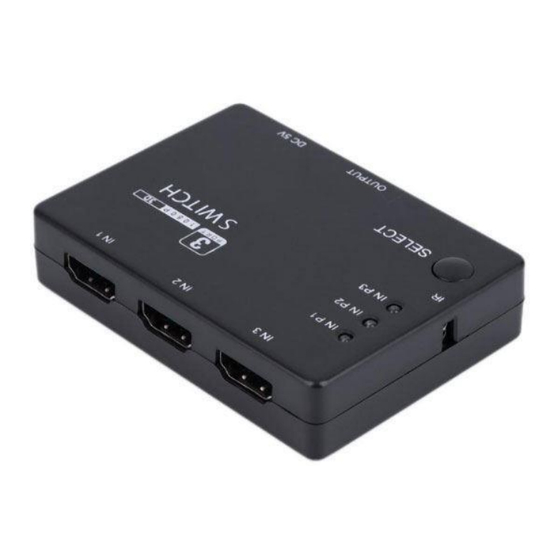

D344A – HDMI přepínač 3x HDMI s ovladačem
PS3
Návod k použití
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup tohoto produktu.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité
pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže
výrobek předáte jiným osobám, dbejte na to, abyste jim
odevzdali i tento návod. Ponechejte si tento návod, abyste si jej
mohli znovu kdykoliv přečíst!
Úvod
Jedná se o vysoce výkonný mini HDMI zesilovač. Tento druh přepínače HDMI má nejen funkci přepínání
stiskem tlačítka, ale také IR dálkové ovládání a inteligentní funkci. To znamená, že jakmile je napájení
zdrojového zařízení zapnuto, tento přepínač bude reagovat automaticky. Kromě toho je vybaven
standardním infračerveným přijímačem, bezpečným a pohodlným.
Tento druh přepínače HDMI přenáší video s vysokým rozlišením (ve více rozlišeních až do 1080p) a
digitální zvuk z libovolného zdroje na zobrazovací jednotky. Všechny vstupy umožňují připojení zdrojů
videa s vysokým rozlišením současně, kompatibilní pro HD-DVD , SKY-STB, PS3, Xbox360 atd. Výstup
posílá audio / video signály s vysokým rozlišením na displej s vysokým rozlišením.
1.1 Inteligentní funkce
1. Při napájení ze sítě tento přepínač automaticky vybere zařízení se zapnutým zdrojem napájení v
závislosti na sekvenci (vstup1> vstup2> vstup3).
2. Jakmile je zdrojové zařízení zapnuto nebo zapojeno, přepínač automaticky vybere tento zdroj.
3. Jakmile je zdrojové zařízení vypnuto nebo odpojeno, přepínač automaticky vybere další zdroj
napájení v závislosti na sekvenci automaticky (vstup1> vstup2> vstup3)
Poznámka:
Pokud je zdrojové zařízení v pohotovostním režimu, mělo by být jeho napájení vypnuto, jinak tento
přepínač nemůže splňovat inteligentní funkci.
1.2 Funkce
Tento mini HDMI přepínač má mnoho funkcí, které mu umožňují podatt vynikající výkon. Mezi funkcemi
najdete:
1. Multifunkční spínání: inteligentní nebo mechanické
2. Přijímač IR (součástí balení)
3. IR dálkové ovládání (součástí balení)
4. Kompatibilní s HDMI 1.4a
5. Podporuje rychlost signalizace 2,5 Gbps pro rozlišení 480i / p, 720i / pa 1080i / p až do 12bitové
barevné hloubky
6. Podporuje šířku pásma 250 MHz / 2,5 Gbps na kanál (7,5 Gbps na všechny kanály)
7. Podpora hloubky barvy 12bit na kanál (36bit všech kanálů).
8. HDCP
9. Podpora nekomprimovaného zvuku, jako je LPCM
10. Podpora komprimovaného zvuku jako DTS Digital, Dolby Digital (včetně DTS-HD a Dolby True HD)
11. Integrované koncovky přijímačů
12. Adaptivní vyrovnávání přijímače pro přizpůsobení různým délkám vstupního kabelu
