Deutsch
1
1 Ein-/Ausschalter
2 Feststellknopf für Dauerbetrieb
3 Justierknopf für Bandlauf
4 Staubsack
5 Antriebswalze
6 Hebel für Schleifbandwechsel
7 Laufrolle
8 Stellrad für elektronische Steuerung
Technische
Daten
Leistungsaufnahme
Bandgeschwindigkeit
im Leerlauf
Schleifbreite
Schleiffläche
Schleifbandgröße
Gewicht ca.
Verwendung

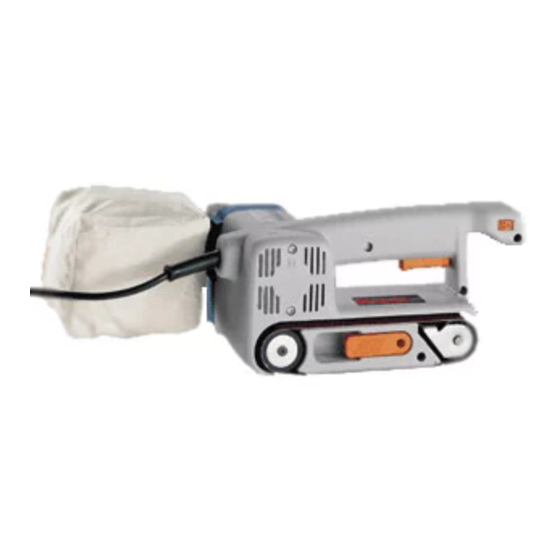

Der Bandschleifer ist universell ein-
setzbar für die Bearbeitung von Holz-
werkstoffen,
Kunststoffen,
und Baustoffen, Grob- und Feinschliff
von Flächen, Kanten, Leisten und Fal-
zen unter Verwendung entspechender
Schleifbänder.
Sicherheitshinweise und Unfallschutz
Bevor Sie die Maschine in Betrieb neh-
men, lesen Sie die Bedienung vollstän-
dig durch, befolgen Sie die Sicher-
heitshinweise in dieser Anleitung so-
wie die Allgemeinen Sicherheitshin-
weise
für
Elektrowerkzeuge
beigelegten Heft.
Doppelte Isolation
Unsere Geräte sind zur größtmöglichen
Sicherheit des Benutzers in Überein-
stimmung mit den Europäischen Vor-
schriften (EN-Normen) gebaut. Doppelt
isolierte Maschinen tragen stets das
internationale Zeichen
nen brauchen nicht geerdet zu werden.
Es genügt ein zweiadriges Kabel. Die
Maschinen
sind
EN 55014.
Sicherheitsbestimmungen und Hin-
weise, die Sie unbedingt beachten
müssen:
1. Vor allen Arbeiten an der Ma-
schine stets den Netzstecker
aus der Steckdose ziehen.
2. Das Motorgehäuse darf nicht
angebohrt werden, da dadurch
die Schutzisolation beschädigt
werden könnte (nur Klebeschil-
der verwenden!).
3. Anschlußkabel nur bei ausge-
schalteter Maschine an das Netz
anschließen.
4. Keine angerissenen oder ver-
schlissenen Schleifbänder ver-
wenden.
5. Nicht in das laufende Schleifband
greifen (Verletzungsgefahr!).
6. Beim Arbeiten mit dem Band-
schleifer stets den Staubsack
anschließen!
7. Bei der Bearbeitung von Metal-
len Schutzbrille tragen!
8. Während des Schleifens ist dar-
auf zu achten, daß das Anschluß-
kabel nicht mit dem Schleifband
in Berührung kommt.
9. Das zu bearbeitende Werkstück
ist gegen Verrutschen zu si-
chern.
10. Für den gewerblichen Verwen-
der:
Die speziellen Vorschriften der
6800 E
600 Watt
140 ...230 m/min.
65 mm
65 110 mm
65 410 mm
2,0 kg
Metallen
. Die Maschi-
funkentstört
nach
zuständigen
schaft sind zu beachten!
11. Der Bandschleifer darf nur für
Trockenschliff verwendet werden.
12. Nicht mit offenen Haaren und
loser Kleidung arbeiten!
13. Gerät vor Nässe schützen, wenn
im Freien gearbeitet wird.
14. Gerät außer Reichweite von
Kindern halten!
15. Bei länger andauernden Arbei-
ten
Gehörschutzes empfohlen.
16. Kein asbesthaltiges Material be-
arbeiten!
17. Steckdosen
müssen über Fehlerstrom Schutz-
schalter (FI-) abgesichert sein.
Wartung und Pflege
Der Bandschleifer ist weitgehend war-
tungsfrei. Die Schmierung der Wälz-
lager und des Getriebes ist für die Le-
bensdauer der Maschine ausreichend.
Es empfiehlt sich, gelegentlich die Lüf-
tungsschlitze und den Staubansaug-
kanal bei stehender und laufender Ma-
schine mit Druckluft auszublasen, um
ein Zusetzen der Öffnungen zu verhin-
dern.
Verwenden Sie zur Pflege des Kunst-
stoffgehäuses nur ein feuchtes Tuch,
niemals aber scharfe Lösungsmittel
oder sonstige Chemikalien.
Sollten Sie die Maschine über einen
längeren Zeitraum sehr stark bean-
spruchen, so empfehlen wir Ihnen,
diese gelegentlich zu einer gründlichen
Reinigung und Inspektion unserem
Service einzusenden. Sie ersparen sich
im
unnötige Reparaturkosten und erhöhen
die Lebensdauer Ihrer Maschine.
Inbetriebnahme
Prüfen Sie vor Inbetriebnahme, ob die
Netzspannung mit der Angabe auf
dem Typenschild des Gerätes überein-
stimmt.
Schalter mit Feststellknopf
für Dauerbetrieb
Durch Eindrücken des Schalters (1) im
Handgriff wird die Maschine in Betrieb
gesetzt. Bei Dauerschaltung wird zu-
sätzlich der an der Seite des Schalters
befindliche Feststellknopf (2) einge-
drückt. Dauerschaltung auflösen: Ein-
fach den Schalter durchdrücken, der
Feststeller springt automatisch her-
aus.
Elektronische Steuerung
Mit dem Stellrad (8) kann die Band-
geschwindigkeit
140–230 m/min vorgewählt werden.
Die optimale Bandgeschwindigkeit ist
zu Beginn der Schleifarbeiten durch
Versuche zu ermiteln. Eine Empfeh-
lung kann nicht gegeben werden, da
mehrere Faktoren, wie z. B. Werk-
stückoberfläche,
fenheit, Zustand des Schleifbandes,
Körnung, das Schleifergebnis beein-
flussen können.
Arbeiten mit dem Bandschleifer
Holzoberflächen sind, um ein gutes
Schleifergebnis zu erzielen, stets in
Richtung der Holzmaserung zu schlei-
fen.
Großer Anpreßdruck ist nicht erforder-
lich, das Eigengewicht der Maschine
ist ausreichend.
Aus Sicherheitsgründen und zur Errei-
chung eines optimalen Schleifergeb-
nisses bitte stets beachten:
Die Maschine muß vor dem Ein- und
Ausschalten vom Werkstück abge-
hoben werden!
Berufsgenossen-
wird
das
Tragen
im
Außenbereich
im
Bereich
Werkstückbeschaf-
eines
von
