S.C.A.T. Europe SymLine asecos Assembling And Installation Manual

Standard waste system with tube and type 90 waste under bench cabinets

Hide thumbs

page of 24

/ 24
Bookmarks

Available languages

Quick Links

Download this manual

M.Sa

Anleitung

/ Manual

Montage- und Einbauanleitung

Standard-Entsorgungssysteme mit Schlauch

und Typ 90 Entsorgungs-Unterbauschränken

Assembling and Installation Manual

Standard Waste System with tube

and Type 90 waste under bench cabinets

Sym Line ® is a Brand of

www.symline.de

Need help?

Do you have a question about the SymLine asecos and is the answer not in the manual?

Questions and answers

Summary of Contents for S.C.A.T. Europe SymLine asecos

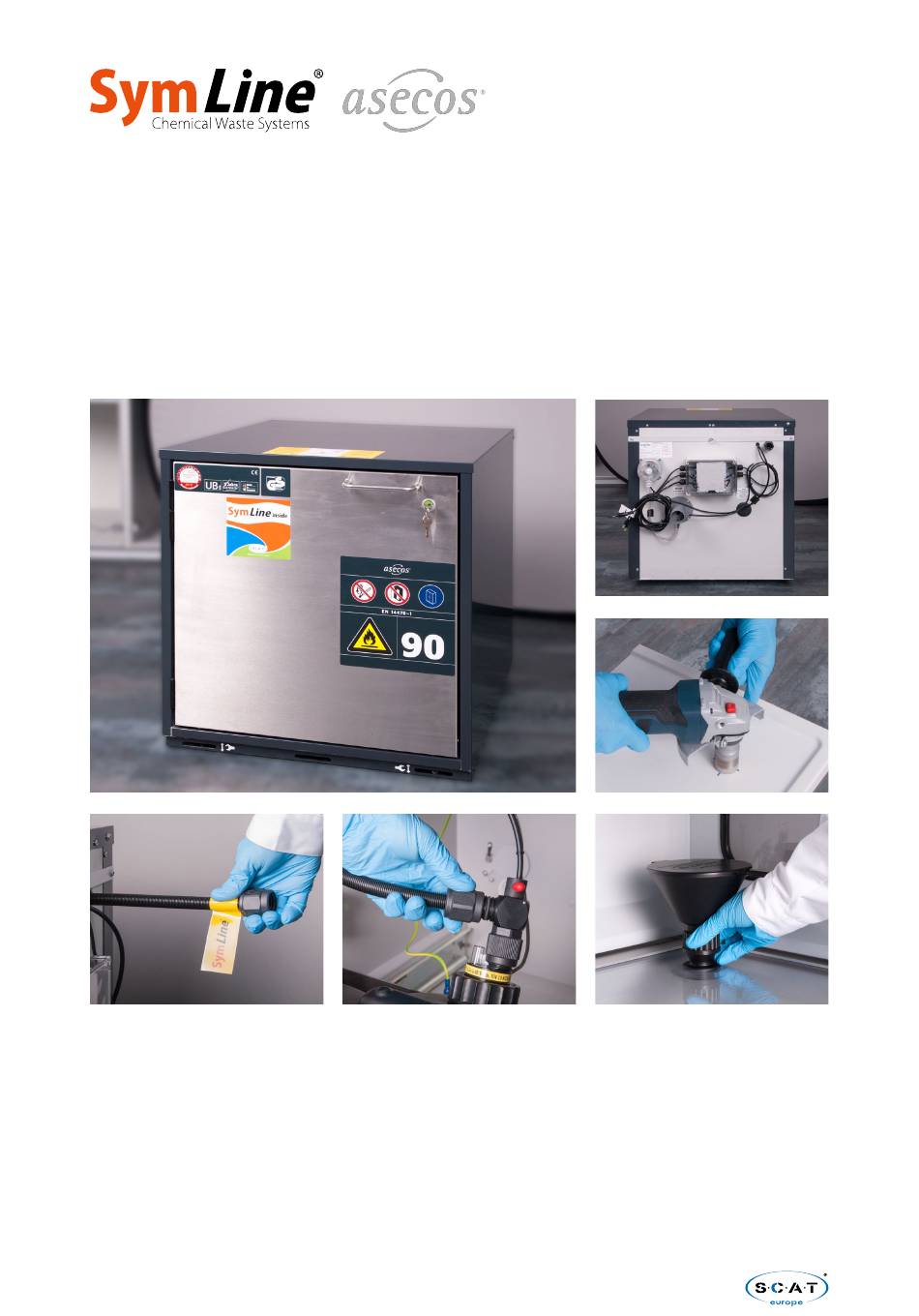

Page 1 M.Sa Anleitung / Manual Montage- und Einbauanleitung Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken Assembling and Installation Manual Standard Waste System with tube and Type 90 waste under bench cabinets Sym Line ® is a Brand of www.symline.de...
Page 2 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken LIEFERZUSTAND Frontansicht. Rückansicht. Offene Ansicht. STROM-VORBEREITUNG/ ERDUNG Die Sensorkabel der Füllstands- und/oder Abluftüberwachung müssen vorhanden sein. Mögliche elektronische Signalboxen sind die Einbausignalbox Tischsignalbox 1, oder Tischsignalbox 5. Weitere Informationen auf Seite 6. Elektronische Füllstandssignalboxen. Ein Erdungskabel (Labor/ Weitere Informationen auf Seite 6.
Page 3 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken BOHRUNG FÜR TISCHDURCHFÜHRUNG Legen Sie die gewünschte Position des Sicherheitstrichters auf der Arbeitsoberfläche fest. Beachten Sie den Durchmesser des Trichters und die Ausmaße bei geöffnetem Klappdeckel. Planen Sie genügend Abstand zu möglichen Rück- oder Seitenwänden ein.
Page 4 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken BOHRUNG AUSSPARUNGEN Bohren Sie die Aussparungen mit einem geeigneten Bohrer/ Aufsatz von 5mm. Fertiges Bohrloch für die Tischdurchführung und Aussparungen für den Verdrehschutz. TISCHDURCHFÜHRUNG MIT SILIKON PRÄPARIEREN 10a. Vorbereitung, Silikon in Kartuschenpresse und Tischdurchführung.
Page 5 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken ANSCHLUSS DES SYMLINE® FLEXTUBE PRO AN DER TISCHDURCHFÜHRUNG 13a. Greifen Sie das markierte Ende des SymLine® FlexTube Pro aus der Rückseite des Sicherheitsschrankes. 13b. Ziehen Sie den SymLine® FlexTube Pro aus dem 13a. 13b.
Page 6 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken SENSORKABEL UND STROMVERSORGUNG 17a. Die Sensorkabel der Füll- oder Abluftüberwachung und des Trennschaltverstärkers heranholen. 17a. 17b. 17b. Die Sensorkabel „1“ miteinander verbinden. 17c. Die Sensorkabel der Füll- oder Abluftüberwachung und des Trennschaltverstärkers heranholen. 17d.
Page 7 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken SICHERHEITSSCHRANK EINSCHIEBEN. SYMLINE® FLEXTUBE PRO HERAUSZIEHEN. Bringen Sie den Sicherheitsschrank in Position, vor den Unterbau. Greifen Sie vor dem Einschub des Sicherheitsschranks in den Unterbau, dass offene Ende des SymLine® FlexTube Pro und halten es parallel zur Tür fest.
Page 8 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken SymLine® FlexTube Pro: Schlauchmutter, Dichtring 25a. 25b. und Stopfen. SYMLINE® FLEXTUBE PRO INSTALLATION 25a. Ziehen Sie die Schlauchmutter wie abgebildet über den SymLine® FlexTube Pro. 25b. Ziehen Sie den Dichtring wie abgebildet auf den SymLine® FlexTube Pro.
Page 9 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken SYMLINE® FLEXTUBE PRO SCHLAUCHHALTER UND ERDUNGSKLEMME Führen Sie die Schutzhülse über dem SymLine® FlexTube Pro in Höhe/Position der Schlauchhalterung an der Seitenwand des Sicherheitsschranks. Führen 29a. Sie den SymLine® FlexTube Pro und die Schutzhülse in die Schlauchhalterung.
Page 10 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken FESTER STAND 32a. Unterhalb der Sicherheitsschranktür befindet sich der höhenverstellbare Rollschutz. 32b. Verwenden Sie den mitgelieferten Schlüssel. 32c. Durch drehen im Uhrzeigersinn 32a. 32b. wird der Rollschutz aktiviert. Die Stellschrauben berühren den Boden. 32d.
Page 11 Standard-Entsorgungssysteme mit Schlauch und Typ 90 Entsorgungs-Unterbauschränken BITTE DEN BEIGEFÜGTEN AUFKLEBER AUF DER OBERSEITE DES SICHERHEITSSCHRANKS, AN DER VORDEREN KANTE AUFBRINGEN. BITTE ENTNEHMEN SIE DEN AUFKLEBER AUF SEITE 21 Sa 11 www.symline.de Sym Line ® is a Brand of...
Page 12 Standard Waste System with tube and Type 90 waste under bench cabinets DELIVERY CONDITION Front view. Rear view. Open view. PREPARATIONS: POWER SUPPLY AND GROUNDING Be sure that sensor cables of level or exhaust air control are available. Appropriate electronic signalboxes are Built-in Signalbox , Signalbox T1 or Signalbox T5.
Page 13 Standard Waste System with tube and Type 90 waste under bench cabinets BOREHOLE FOR DESKTOP MOUNT Define the position of the safety funnel on the workplace surface. Pay attention to the funnel diameter and the dimensions with a fold out lid. Keep a distance to potential rear and side walls.
Page 14 Standard Waste System with tube and Type 90 waste under bench cabinets BORES/RECESSES Drill the recesses with an appropriate drill/bit of 5mm. Final borehole for the desktop mount and recesses for the anti- rotation protection. PREPARE OF DESKTOP MOUNT WITH SILICONE 10a.
Page 15 Standard Waste System with tube and Type 90 waste under bench cabinets CONNECTION OF SYMLINE® FLEXTUBE PRO TO DESKTOP MOUNT 13a. Grab the marked ending of SymLine® FlexTube Pro from rear of safety cabinet. 13b. Pull out the SymLine® FlexTube Pro from safety cabinet.
Page 16 Standard Waste System with tube and Type 90 waste under bench cabinets SENSOR CABLES AND POWER SUPPLY 17a. Take the sensor cables of fill/ empty state level control and the switch amplifier. 17b. Connect sensor cables marked 17a. 17b. with „1“ to each other. 17c.
Page 17 Standard Waste System with tube and Type 90 waste under bench cabinets SAFETY CABINET INSERTION. PULL OUT OF SYMLINE® FLEXTUBE PRO. Place the safety cabinet into position in front of substructure. Grab the SymLine® FlexTube Pro at the open end before pushing in the safety cabinet below substructure.
Page 18 Standard Waste System with tube and Type 90 waste under bench cabinets SymLine® FlexTube Pro: Tube nut, sealing ring and plug. 25a. 25b. SYMLINE® FLEXTUBE PRO INSTALLATION 25a. Pull tube nut over the SymLine® FlexTube Pro as shown. 25b. Pull sealing nut over the SymLine®...
Page 19 Standard Waste System with tube and Type 90 waste under bench cabinets SYMLINE® FLEXTUBE PRO TUBE MOUNT AND GROUNDING CLAMP Lead the protection sleeve over the SymLine® FlexTube Pro at position of tube mount at the side wall of safety cabinet. Put SymLine®...
Page 20 Standard Waste System with tube and Type 90 waste under bench cabinets FIRM STAND 32a. The safety cabinet is equipped with a roll protection which is adjustable in height. 32b. Use the supplied mounting key. 32c. To activate the roll protection turn the screw clockwise till the adjusting screws get in contact 32a.
Page 21 Standard Waste System with tube and Type 90 waste under bench cabinets PLEASE AFFIX THE ATTACHED STICKER AT THE TOP OF SAFETY CABINET AT THE FRONT EDGE. Sa 21 www.symline.de Sym Line ® is a Brand of...
