Schnellstartanleitung AS400- / Relaiskarte, Art.-Nr. DWAS400DC

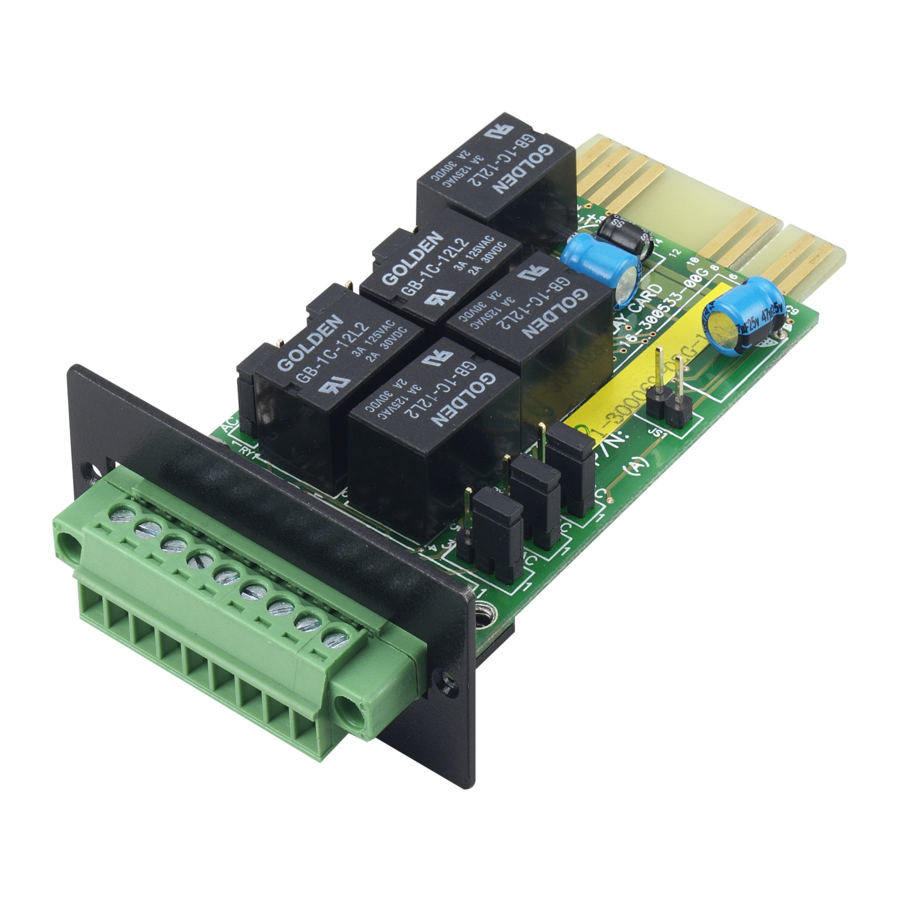

Produktübersicht
Abbildung 1: Draufsicht
Produktbeschreibung
Die AS400-/Relaiskarte ist eine elektronische Baugruppe zum potentialfreien Signalaustausch zwischen
einer USV-Anlage (ZINTO, XANTO) und einer Steuerung. Der Nutzer kann Signale / Betriebszustände
von der USV-Anlage empfangen oder ein Shutdown-Kommando an die USV-Anlage senden.
Installation
1. Entfernen Sie die Schrauben an der Abdeckung des Slots an der USV-Anlage.
2. Schieben Sie die AS400- / Relaiskarte in den Slot. Die USV sollte während der Installation ausge-
schaltet sein. Die Karte ist jedoch „HOT PLUG"-fähig, kann also auch während des USV-Betriebes
installiert werden.
3. Befestigen Sie die AS400- / Relaiskarte mit den zuvor entfernten Schrauben der Abdeckung an der
USV-Anlage.
Spezifikation
Diode
Sperrspannung
Durchlassstrom
Durchlassstrom, max.
Relais
Spannungs-Kontaktbelastbarkeit
Strom-Kontaktbelastbarkeit
PIN
Funktion
1
Nicht verwendet
2
Bypass
3
GND / - Pol für Remote Shutdown
4
Remote Shutdown, liegt hier eine Spannung von 6 - 12V
gegenüber PIN 3 an, fährt die USV-Anlage herunter
ONLINE USV-Systeme AG - Luise-Ullrich-Straße 8 - 82031 Grünwald / Germany - www.online-usv.de
ONLINE USV-Systems S.r.l. - Via Ferruccio Gilera 110 - I-20862 Arcore (MB) - www.online-ups.it
ONLINE USV-Systeme AG - c/o POTESTA AG - Hertistraße 29 - 8304 Wallisellen (Zürich) - www.online-usv.ch
\DWAS400DC_quickstart_ger-engl-it_final_20170330.docx
Tabelle 1: Spannungen und Ströme
Abbildung 2: Seitenansicht Kontaktleiste
6V
50mA
1A
24V DC
1A DC
Bemerkung
Eingang
Advertisement
Table of Contents
Summary of Contents for Online AS400
- Page 1 1. Entfernen Sie die Schrauben an der Abdeckung des Slots an der USV-Anlage. 2. Schieben Sie die AS400- / Relaiskarte in den Slot. Die USV sollte während der Installation ausge- schaltet sein. Die Karte ist jedoch „HOT PLUG“-fähig, kann also auch während des USV-Betriebes installiert werden.
- Page 2 ONLINE USV-Systeme AG - Luise-Ullrich-Straße 8 - 82031 Grünwald / Germany - www.online-usv.de ONLINE USV-Systems S.r.l. - Via Ferruccio Gilera 110 - I-20862 Arcore (MB) - www.online-ups.it ONLINE USV-Systeme AG - c/o POTESTA AG - Hertistraße 29 - 8304 Wallisellen (Zürich) - www.online-usv.ch \DWAS400DC_quickstart_ger-engl-it_final_20170330.docx...
- Page 3 1. Remove the screws on the cover of the slot on the UPS system. 2. Push the AS400 / relay card into the slot. The UPS should be switched off during installation. How- ever, the card is “HOT PLUG”-compatible, meaning it can also be installed while the UPS is running.
- Page 4 Figure 4: Jumper position for closer (AC) Example application: Compatibility list The AS400 / relay card is compatible with the following UPS models from ONLINE UPS systems AG: ZINTO series, model 2017 Serial no. Z800, Z1000, Z1500, Z2000, Z3000 XANTO series, model 2017 Serial number X700/R, X1000/R, X1500/R, X2000/R, X3000/R, X6000, X10000, X1000031, X2000031 ONLINE USV-Systeme AG - Luise-Ullrich-Straße 8 - 82031 Grünwald / Germany - www.online-usv.de...
- Page 5 Descrizione del prodotto La scheda AS400 / relè è un modulo per lo scambio di segnali a potenziale zero tra un UPS (ZINTO, XANTO) e un sistema di controllo. È possibile ricevere segnali / stati operativi dal sistema UPS o inviare un comando di shutdown al sistema UPS.
- Page 6 Figura 4: Config. ponticello per Normalmente aperto (AC Esempio di applicazione Elenco di compatibilità La scheda AS400 / relè è compatibile con i seguenti modelli UPS di ONLINE USV-Systeme AG: serie ZINTO, modello 2017: cod art. Z800, Z1000, Z1500, Z2000, Z3000 serie XANTO, modello 2017: cod art.
